直销经济型高效CNC三轴线轨小型数控铣床XK715
上海有色网
7月3日
产品详情
| 模具原料 | 有色金属合金 | 模具类型 | 落料模 |
| 年剩下产能 | 20000件 | 年出产才能 | 500000件 |
| 模具用处 | 曲折 | 模芯加工 | 铣床加工 |
| 打样周期 | 8-15天 | 模具功用 | 变形抗力 |
| 加工周期 | 16天及以上 |
三轴线轨加工中心 小型立式数控铣床机技能功用介绍
机床结构简述
本机台选用先进的、高科技的规划理念及高质量、模块化零件, 擅长于3D模具成型加工、合适航空、汽车零件、电极制作、电子、计算机等相关配件及医疗器件、光学仪器等严密组件之制作加工。
机床结构简述如下:
01、铸件:对铸件进行有限元素分析(FGA), 以得最佳化的机台结构, 铸件具高钢性和高强度。
02、主轴最高转速为8000rpm（标配）10000-15000rpm（选配）, 两种办法皆可接连24小时加**转。
03、主轴选用全体箱结构, 输出扭矩大、传动灵敏度高。三轴选用滚珠丝杆数控驱动电机传动；三轴联动具有空隙自补偿功用, 进步了定位精度。
04、主轴选用气动松刀, 蝶簧拉紧主动拉刀设备; 整管式主轴结构装备P4级高精细度轴承, 主轴定位及刀柄主动夹紧精确牢靠。
05、三轴导轨选用淬硬表面加耐磨滑动导轨副,切削抗振性好。
06、螺杆选用加大直径高精细滚珠螺杆, 它与进给电机直接连接可置与轴向中心挨近切削点。
07、换刀设备换刀时气动换刀按钮,主轴向Z轴方向移动,缩短刀具移动间隔;此办法可以简化换刀体系, 并缩短交流时刻, 进步加工功率。
08、内建式吹设备可坚持刀具清洁。
09、机器选用激光干涉仪精度校对, 在交货前均经精细测验, 定位和重复定位精度高、精度坚持安稳、承载才能强、切削抗振性好。
10、操控体系可以选用FANUC 0I mateMD、FANUC 0IMD、 FANUCOMC、 MITSUBISHI64M 、DIMA DIMB、华中数控、广州数控等目前市场所运用体系中的任一种。
11、光滑体系：主轴前轴承选用进口高速光滑脂进行光滑, 各导轨副及滚珠丝杠经过会集主动光滑站进行主动空隙光滑。
12、选用进口旋转接头, 光滑冷却选用外循环恒温主动操控, 能有用操控主轴温升及反转精度。
13、机器选用全罩式保护罩, 机床全体结构紧凑、漂亮, 并能有用地避免铁屑及冷却液外溅。
立式加工中心机结构简介
|
三轴传动均选用**闻名厂商专业配套出产供应商供给的C3级双螺母精细滚珠丝杆，并设备P4级斜角配对组合的滚珠丝杆专用轴承，确保定位精度和重复定位精度。 |
|
三轴丝杆与驱动马达选用德国专用联轴器直接联接，
然后使得三轴的传动刚性强，安稳牢靠。 |
|
主轴箱选用关闭结构，具有很好的刚性，具有杰出的
散热性和密封性。增强了主轴箱的刚性。 |
|

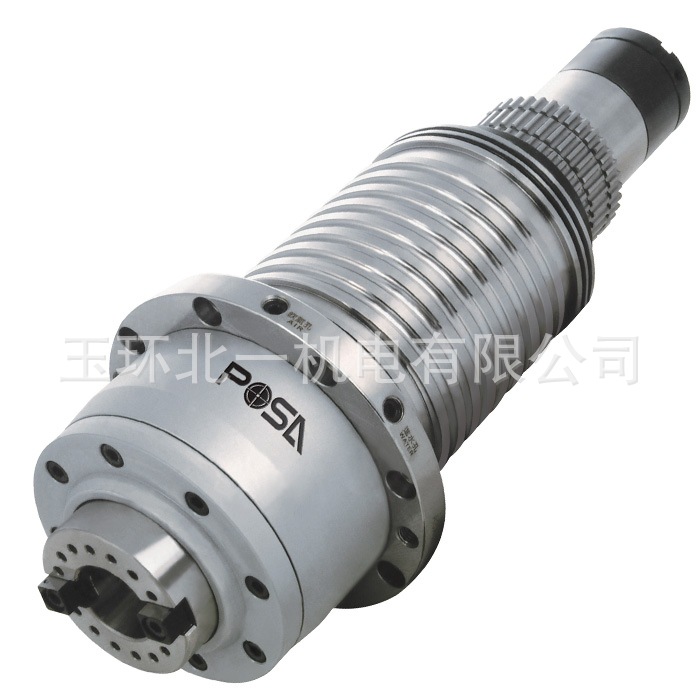

主轴轴芯为**闻名主轴单元，转速高，输出功率大，主轴电机经过一对皮带轮驱动主轴，转速达8000r/min，主轴轴承选用日本NSK高精细、成对角触摸球轴承。 |
|
当机器发作反常或作业人员操作失误时，机器配有防
碰击设备，可吸收碰击发生的振荡，使碰击的危害减
至最低，确保原有的精度。 |
|
立柱选用人字形矩形导轨，为了确保导轨的精度和进步耐磨性，选用单侧导向，导向比较大，一同选用了与底座加大结合的技能，具有杰出的抗扭、抗弯性。导轨选用超频淬火（HRC48～52）后圆周磨削工艺 |
|
国内闻名品牌限位开关，抗振荡、耐冲击，在温度骤变、腐蚀性极强的冷却剂、光滑剂以及很多切屑液下仍能确保机器正常作业。 |
BYVM600L立式加工中心机参数简介
作业台 | 作业台尺度 | mm × mm | 800×360 |
作业台T型槽 | 个×mm | 3×18 | |
作业台最大承重 | Kg | 400 | |
行程 | 作业台左右行程(X向) | mm | 600 |
作业台前后行程(Y向) | mm | 380 | |
主轴箱上下行程(Z向) | mm | 480 | |
主轴 | 主轴中心线距立柱导轨平面间隔 | mm | 420 |
主轴端面距作业台面最大间隔 | mm | 100-580 | |
主电机功率 | kw | 5.5/7.5 | |
主轴转速规模 | r/min | 60-8000 | |
主轴锥孔 | / | BT40 | |
主轴内轴承数量 | 付 | 5 | |
进 给
| 快速移动速度（X/Y/Z） | m/min | X/Y:30 Z:30 |
切削进给速度 | m/min | 12 | |
驱动电机联接办法 | / | 直联 | |
主电机与主轴的传动 | / | 选用同步齿形带传动，传动份额1:1 | |
刀库
| 换刀办法 | / | 气动打刀 |
刀库办法 | / | 圆盘式/刀臂式 | |
刀库数量 | Pcs | 16 | |
换刀时刻 | Sec | 2 | |
精度 | 最小设定单位 | mm | 0.001 |
定位精度(全程X/Y/Z) | mm | ±0.005/±0.004/±0.004 | |
重复定位精度(全程X/Y/Z) | mm | ±0.004/±0.003/±0.003 | |
其他 | DNC功用 | / | DNC功用 |
支撑宏程序功用 | / |
