5W 车灯专用黄金铝壳功率线绕电阻器

■ 产品特色

金**铝壳电阻叫做金属铝壳电阻、 无感铝壳电阻、黄金铝壳电阻、LED铝壳电阻、**铝壳电阻等。外壳选用铝合金制作,表面具有散热沟 槽，具有体积小，功率大，耐高溫，过载能力强，耐气候性、高精度、高安稳、强构架特性，有利于机械维护，装置便利。
 黄金铝壳电阻因为精度小，温度系数安稳，也是电流感测电阻，标准低电感电阻，高精密电阻器最理想的挑选。
 黄金铝壳电阻应用于轿车LED灯职业时，可为客户配套焊接高温线和不同类型及色彩夹套。
 1、中心电阻芯部件选用绝缘耐高温陶瓷棒 作为电阻骨架，选用高档优质合金丝均匀绕 制，外加金属铝外壳，以高绝缘不燃性电子浆料或硅铜模压工艺进行灌封，使金属铝外壳与电阻中心部件紧密结合成一个坚实安定的实体，不受外界空气 、振荡和尘埃影响，具有很高的安定性和热传导性。
 2、铝外壳选用优质工业型6063铝材，并通过表面高温阳极处理，以到达更好的外观和更好的散热作用 。
 3、引出端依据客户需求选用螺杆式或带孔端片或焊接高温导线，便利客户恣意衔接 。

■ 规格尺度和技术指标

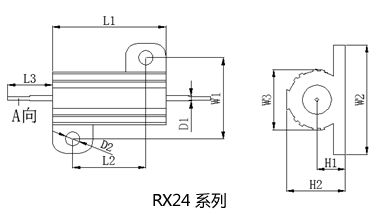

◆ 规格尺度尺度单位：mm

*补白 分量仅供参考。

◆ 技术指标

*补白 a、黄金铝壳电阻需配套标准散热基板运用，且散热基板需大于规格尺度中的表面积。

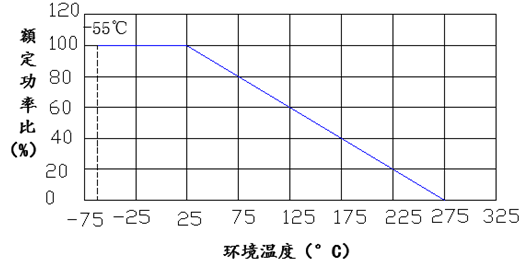

■ 额定功率递减图

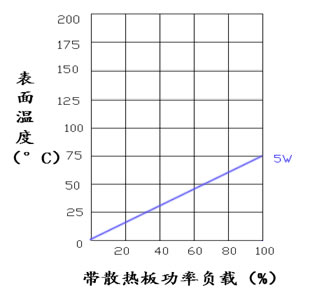

■ 表面温度上升图（带散热基板）

■ 客户选型 例如：RX24 50W 0.1Ω ±5% ,类型：RX24-50-0R1J；低电感，在类型中参加字母N，例如： N RX24-50-0R1J

■ 电阻运用主张

◆电阻在运用电路中最好留1.5倍的功率余量，如电路中电压100V，电流0.01A，核算功率：P=100*0.01=1W，这时候电阻不能运用1W的，核算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。

◆电阻在运用过程中不能超过电阻的运用电压，例如电阻1/4W 10K的运用电压为：V= 20.25*10000 =50V，不是4.0中的250V。或许1/4W 1M ，核算V= 20.25*1000000 =500V，此刻的运用电压为4.0中的250V，而不是核算得到的500V，取两者中的较小值。

◆电阻运用需配套相应的散热板，不然功率会达不到相应的要求。
