船用减压阀组

船用减压阀组

船用减压阀组

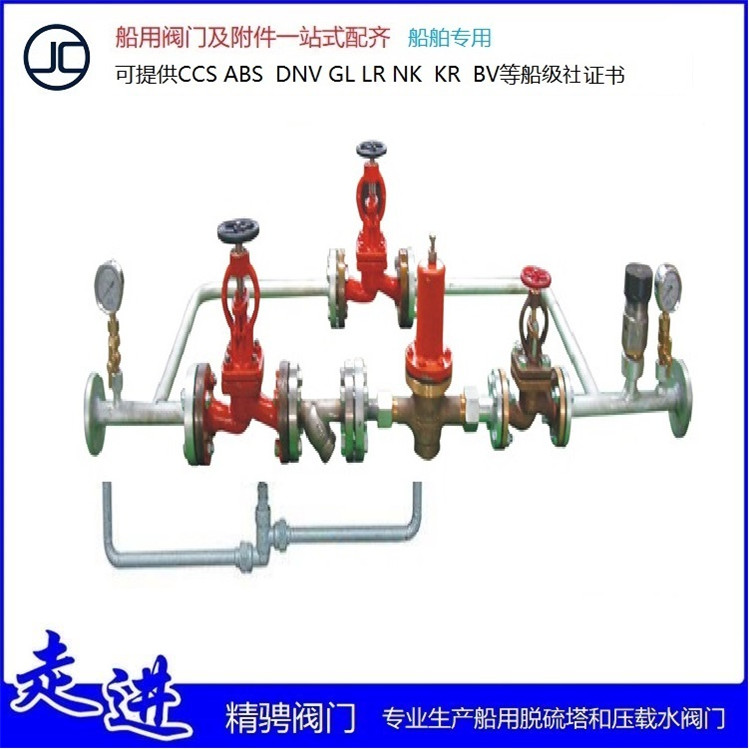

减压阀组一般由可调式减压阀、压力表、铜阀门、Y型过滤器、橡胶软接头、弹簧压力表、压力表气门、压力表弯管等组成。

减压阀组由4个阀组成：自动阀、量程阀、快开阀、遥控阀组成。 自动阀：在减压阀组控制顶压时实现自动调节。 量程阀：在自动阀自动控制时起辅助调节作用。 快开阀：用于 TRT故障时与减压阀组快速切换，在高炉减压阀组控制顶压时，作手动阀用。 遥控阀：用于中控时应急手动控制顶压及高炉顶压超高限时紧急连锁，防止损坏炉顶设备。 TRT主要由调速阀、透平机静叶、发电机组等设备组成。 调速阀：用于调节透平机的冲转转速，使之达到发电机发电所需的额定转速，保证发出的电为50Hz。 透平机静叶：在 TRT控制顶压时调节顶压，并调节发电功率。 工艺上要求在顶压稳定的同时TRT的发电功率最大化，这样就要求高炉产生的煤气流经TRT，利用高炉顶压与管网煤气的压力差进行发电。也就是说在TRT控制顶压时，正常时要求减压阀组的所有阀门均处于关闭状态。为了方便控制与切换采取双方共用一个顶压 PID调节器，高炉操作人员可以根据炉况调整顶压的设定值，通过减压阀组或 TRT的静叶进行调节顶压，切换后 TRT人员也可以直接控制减压阀组的自动阀、快开阀。sh-jcfm
