材料因素

管型母线有铜、铝等不同材质，如采用6063G系列材料的产品，不同材质的成本不同，会影响价格。例如铝合金相对成本可能低于铜材，使用铝合金材质的管型母线价格可能会低一些124。

载流量因素

载流量不同的管型母线价格可能有差异，像载流量为2500a、1600a等不同规格的母线，其在制造工艺和材料使用量上可能有区别，从而影响价格1。

绝缘类型因素

有全绝缘铜管式母线和半绝缘管母线等类型，全绝缘的在绝缘材料使用和制造工艺上可能更复杂，价格或许会高于半绝缘的管型母线1。

生产工艺因素

如采用热顶铸造无缝管等先进工艺生产的管型母线，由于工艺成本，价格可能会有所体现。还有如表面光滑度、尺寸精度等工艺要求达到的程度都会影响价格1。

随着我国经济的高速发展，整个社会对电力的需求日益增大。目前110kV和220KV变电所低压侧均采用10kV、35kV电压等级，随着主变容量的加大，变压器低压侧进线侧的额定电流也在不断加大。

常规矩形母线在技术上和结构上越来越难满足母线发热和短路电动力的要求，由此引起附加损耗、集肤效应系数的增大，造成截流能力的下降、电流分布不均匀。尤其是单台主变容量为180MVA及以上时，主变10kV出线侧不仅有母线桥本身的电动力问题、发热问题，还有母线桥支柱绝缘子、钢构架以及母线桥附近混凝上柱、基础内的钢筋在电磁场中感应涡流引起的发热问题。管形母线作为矩形母线的替代品。其具有以下特点:

载流量大

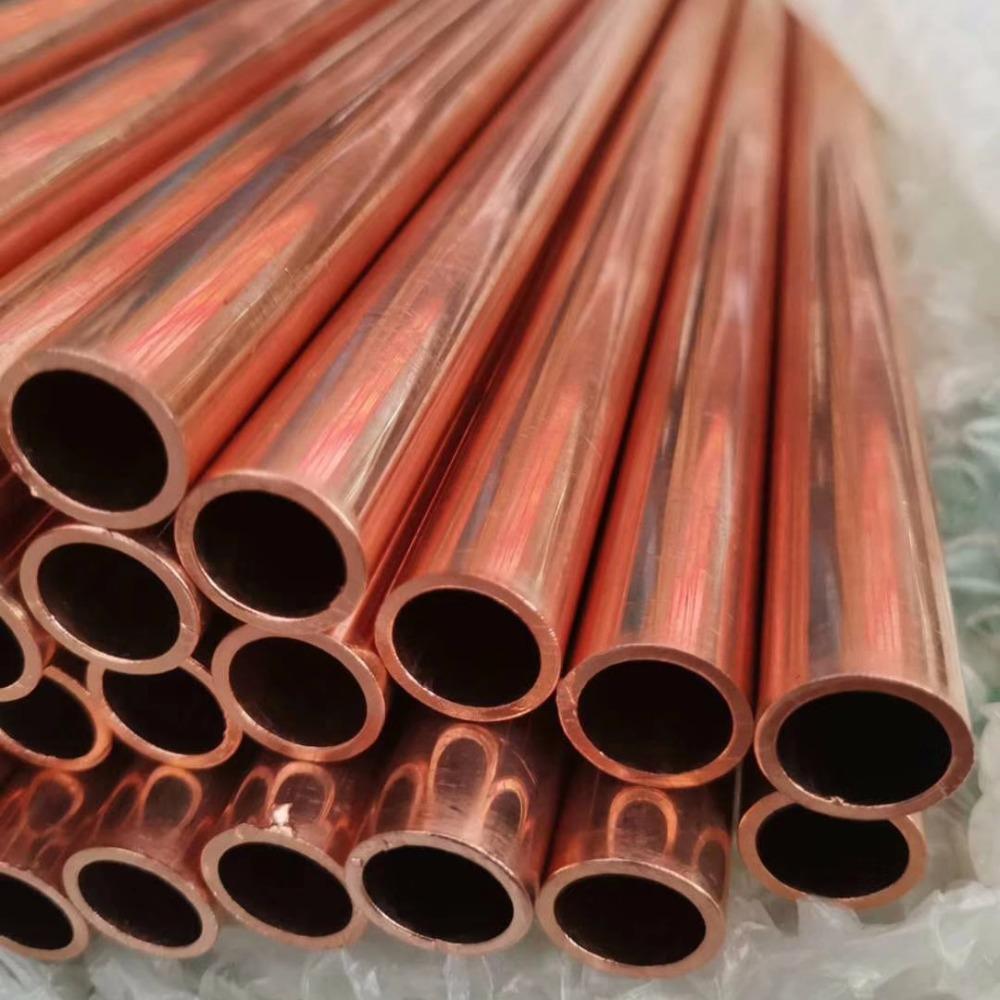

管形母线的主体为空心铜管或铝合金管，表面积大，相对常规矩形母线，其导体表面电流密度分布均匀，最高额定电流可达12000A。

绝缘性能好

管形母线采用密封屏蔽绝缘方式，外壳接地电位为零，母线表面电场分布均匀，电气绝缘性能强。可以直接通过电缆沟和电缆夹层。

机械强度高

管形母线主体允许应力为矩形母线的4倍，可承受的短路电流大，机械强度高，使得母线支撑跨距最大可达8米。

散热好、温升低

管形母线为空心导体，母线两端开有通风孔，内径风道能自然形成热空气对流，散热条件好相比常规母线要好。

损耗低

管形母线的外形决定了其表面集肤效应系数低，Kf≦1，交流电阻小，因而母线的功率损失小。交联屏蔽绝缘母线的绝缘层的介质损耗低于0.01%。

绝缘材料耐热系数高

交联屏蔽绝缘管形母线的主绝缘材料为聚四氟乙烯，有优良的电气性能和化学稳定性，可在-200℃~+200℃中正常工作，介质损耗小、阻燃、耐老化、配合其他绝缘材料，产品的使用寿命≧30年。

抗电气震动能力强

动稳定试验结果表面，电压10kV、额定电流4000A的铜质管母，可承受63kA(4s)短路电流冲击。其可以直接将母线固定在钢构架上或混凝土支架上，取消穿墙套管和支柱绝缘子，具有较强的抗震动能力。

不受环境干扰，可靠性高

管形母线的每相是封闭屏蔽绝缘，内部无凝露产生，且消除了外界潮气，灰尘以及外物所引起的接地和相间短路故障，运行具有高度的可靠性。

母线架构简明、布置清晰、安装方便、维护工作量少。

产品一次安装成功，终身免维护
