BAS建筑设备管理系统与动环监测系统的一体化集成架构

建筑设备监控系统（BAS）与动力环境监测系统（动环）的深度集成，是构建智能化建筑运维体系的关键。本文提出一种基于"云-边-端"协同的一体化集成架构，通过多协议适配、数据融合、智能联动等核心技术，实现设备监控与环境感知的统一管理。在某数据中心的应用表明，该架构可降低运维成本35%，提升故障响应速度60%，并为建筑能效优化提供数据支撑。

1. 系统集成需求分析

1.1 功能互补性

系统监测重点控制对象数据特征

BASHVAC、照明、电梯机电设备控制指令为主

动环温湿度、电力、漏水环境参数实时监测为主

1.2 集成价值

数据互通：设备状态与环境参数关联分析

资源整合：减少重复部署传感器（如温湿度探头）

协同控制：空调启停与机房热环境联动

2.2 关键技术

(1) 多协议适配层

协议转换矩阵：

设备类型原生协议统一接口

冷水机组BACnet/IPRESTful API

精密空调Modbus TCPMQTT

温湿度传感器SNMPOPC UA

(2) 数据融合引擎

时间对齐：采用NTP协议保证时间同步

空间映射：建立设备ID与环境监测点的拓扑关系

(3) 智能联动策略

3. 核心功能实现

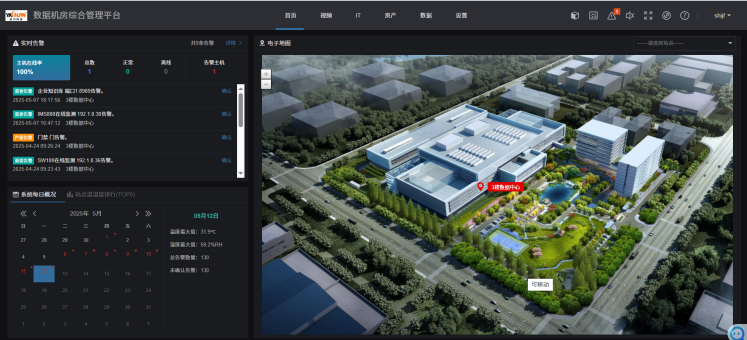

3.1 统一监控看板

设备健康度评分：综合振动、电流、效率等指标

热力图叠加：BAS设备状态与动环温湿度分布可视化

3.2 典型联动场景

该架构通过数据融合与智能联动，实现了1+1>2的管理效能提升，特别适用于数据中心、医院等重点场景。随着AI技术的深化应用，一体化系统将向自主决策方向发展。
