【5】我司的产品为原厂替代件，本公司涉及的其它品牌均无品牌意义，只是作为产品型号参照和客户选型对照使用。

杭州佳洁长期生产食品级不锈钢过滤器，产品经第三方检测认证，公司生产的滤芯滤材经第三方按FDA标准检测认证，各个微米，颗粒物数量经第三方检测认证，除尘、除油水、除菌效果经第三方检测认证。杭州佳洁提供不锈钢过滤器GMP认证、AIB认证材料，帮助企业顺利通过生产认证考核。

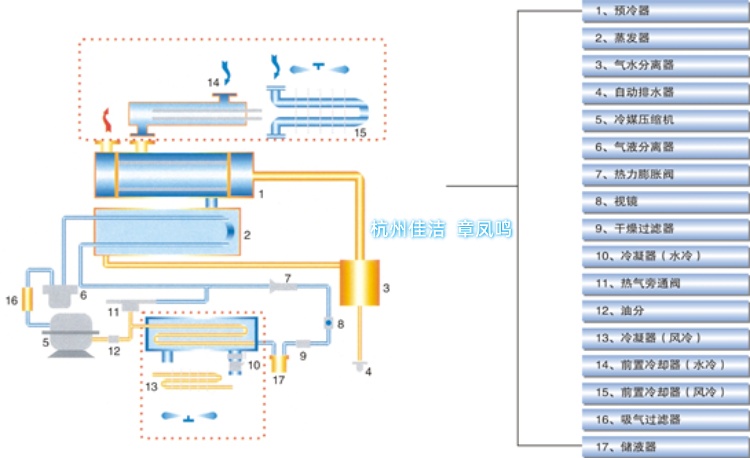

一、流程图

二、工作原理　
    冷冻式干燥机是根据冷冻除湿原理，利y全f闭压缩式制冷系统，对经空压机排出的压缩气体冷却降温，使其中所含的大量饱和水蒸气、油雾凝结液滴，经过经气水分离后由自动排水器排出。较高温度的饱和压缩气体进入冷干机的预冷器，在预冷器中与来自蒸发器的干冷气体进行热交换，降低温度后进入制冷系统的蒸发器，与冷媒蒸汽进行d二次热交换，使本身温度降到接近于冷媒的蒸发温度，在两次降温过程中，压缩气体中的水蒸汽得以凝结成液态水滴并随气流进入气水分离器，分离下来的液态水经自动排水器排出机外，温度较低的干燥压缩气体进入预冷器，与刚进入的湿饱和气体进行热交换，使本身温度得到提高，从而在冷干机排气口得到含水量较低（即l点较低）、相对湿度也很低的干燥压缩气体。冷冻式干燥机由于工作可靠、管理方便、运行f用低l而成为各行业空压站房净化设备的s选机型。

三、产品特点

制冷及空气系统，经z家准q计算，设计参数均留20以上的余量。

制冷压缩机采用g际x进的旋转式或涡旋式、活塞式全f闭制冷压缩机及半封闭螺杆式制冷压缩机（30HP以上），运行稳定、噪音低、性能可靠、省电寿m长、能效比高，防护等j为IP54（防尘及防溅）。

热交换器、风冷凝器选用y质铜管带纯铝鳍片，扰流结构换热效率高、因而体积小，结构紧凑。筒体材料选用不锈钢或碳钢镀锌，可避免对压缩空气的二次污染。

制冷控制元件均采用丹麦丹佛斯（DANFOSS）和美国斯波兰（SPORLAN）、（ALCO）等制冷元件，性能优良，具有热力膨胀阀的节流降压功能，热气旁通阀的能量调节功能，过电流、过负载、冷媒高低压保护等功能。

气液分离器采用旋风分离与不锈钢丝网捕雾的有机结合，具有气液分离效果彻底，避免水份的二次蒸发，确b冷干机的干燥效果。它比旋风分离器性能好，同时又比过滤式气液分离器使用成b低，具有较高的性能价g比。

水冷凝器为y质低翅铜管，慢水流、多冲程，换热效l高，长q使用不宜结垢。

自动排水器按需设置，除水加节能，效果好；浮球式，电子定时可选择。

外转子冷却风扇，大风量、低噪声，频繁启停长s命。

承压部件均按g家GB150-1998《钢制压力容器》和GB151-1999《管壳式换热器》进行制造、试验和验收，并接受《压力容器安全技术监督规程》的监督。

设备结构设计合理，便于维护保养；表面热喷塑，外形美观，不易生锈；无基础安装，运行平稳无振动，维修率低，无消耗品，运行f用少，连续运行无须z人守候。

四、工况条件与技术指标

进气温度：常温型≤50℃，高温型≤80℃

冷却方式：风冷（水冷）

环境温度：≤40℃（风冷）

压力l点：1.7℃～10℃（0.7 MPa）

制冷剂：R-22或根据客户要求可采用R134a，R404a，R507等无氟环保制冷剂

进气压力：0.2～1.0MPa（6.4 MPa以下接受订货）

压力损失：≤0.02 MPa

冷却水进水温度：≤32℃（水冷）

冷却水进水压力：0.15～0.4 MPa（水冷）
