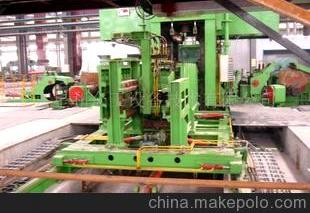

六辊冷轧机组

轧辊直径

150~330（mm）mmmm

辊身长度

650~1450（mm）mmmm

六辊冷轧机组机组设备组成及技能特性：  1、机组设备组成：机组设备由开卷机、上卷车、最初矫直机，左卷取机、上卸卷设备、（左）机前设备、六辊UCM型可逆冷轧机作业机列、（右）机后设备、右卷取机、上卸卷设备、助卷器等，配套的换辊体系及流体设备（液压、设备光滑、工艺光滑）和电仪体系有机组成的机、电、仪、液一体化的主动化成套设备。2、机组全体配备技能特性概述2.1全数字直流操控体系。2.2根底主动化计算机体系。2.3CPC主动对中设备。2.4液压AGC。别的还有如下较杰出的技能特性：--最大轧制速度为1200m/min。这个速度足以在6500小时内出产要求的产品。--作业辊及中辊由坐落固定在牌坊上的弯辊块上供给弯辊。这种规划能够不必拆开与液压缸的衔接就可换辊，而且可供给大的弯辊力，取得十分有用的板型操控。--具有作业辊中辊换辊辊面快速主动别离组织。--悉数CAD规划，机架选用了三维有限元优化规划。--支承辊中间辊及作业辊选用四列短园柱滚子轴承，油雾光滑，确保高速轧制。--轧辊分段冷却是经过喷嘴组合履行的，遥控阀门在每50mm宽的距离内可调流量喷射来操控轧制热变形，因此可操控板型。--作业辊会集辊换辊体系可快速换辊。--卷取机有反转支承，可涨缩的卷筒的悬臂端放在外置轴承上，这样可防止由卷筒带钢大张力和钢卷分量导致的曲折。--开卷机还设备有（CPC）主动带钢对中设备，它能够确保第一道次轧制顺利进行。--两个卷取机选用下卷取，其长处是能够查看带钢的双面且削减带钢小车的根底量。--轧机顶部及外部装备全体排烟防护罩，以降底污染。--*化液体系选用大流量亚稳态*化液（皂化值为140或更大），以适于薄带（减薄到0.2毫米）轧制。为了削减地下室的深度，主油箱安排在地面上，搜集箱在地下室。--选用上位机总线网络操控的电气主动化设备装备一流，数据预设置经过可视化的屏幕和键盘完结，削减在面板上操控的数量。--老练的主动厚度操控（ＡＧＣ）及上下辊主动同步的首要抢先技能内容使得该机可处于同类轧机市场上的高牢靠实用性的顶尖水平。
