带钢三连轧冷轧机组

¥ 3000000/个

上海有色网

9月8日

产品详情

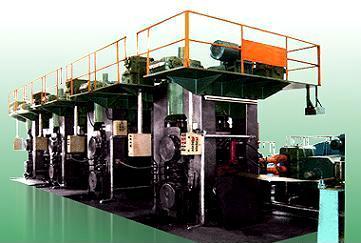

带钢三连轧冷轧机组

带钢三连轧、四连轧、五连轧冷轧机组

1、用处

本系列冷轧机为单向不可逆四辊冷轧连轧机组。用于轧制普碳钢、不锈钢、铝、铜、锌等金属带材。

2、结构特色

本机由主电机、减速机、人字齿轮箱、万向节轴、辊系部分、压下部分、机架、电控柜等组成，辊系选用轧机专用轴承，轧辊原料选用9Cr2Mo。较大型轧机轴承座有换辊设备。

本系列中：可选用φ140/φ350×400,φ140/φ400×400，φ150/φ450×450，φ175/φ550×650等作业辊传动的四辊冷轧机的相同机型，二至六机架串连装置，再装备活套、放卷机、收卷机和测张、测厚、测速及直流电气操控体系、即可装备成连轧机组。

3、设备组成：

　　开卷箱、三辊直头机、液压喂料、主机(三--四台)工艺台、液压收卷机、台式小车、电器操控等整套设备。

实践参数依据客户要求另作计划，一般连轧机引荐运用螺旋活套开卷放料，这样节省时间，便利操作，产值高.

技能参数表Technical parameter table

机型Model		φ140/φ350×400	φ140/φ400×400	φ150/φ450×450	φ175/φ550× 650
材料规格（厚×宽）Material spec ( thicknessX width)		2.5×280	2.5×330	2.75×380	2.75×550
制品规格（厚×宽）Product specification ( thick width)	三连轧Three rolling mill	1.3×280	1.3×330	1×380	1×550
制品规格（厚×宽）Product specification ( thick width)	五连轧Five rolling mill	0.8×280	0.6×330	0.6×380	0.6×550
轧制压力Rolling pressure		180T	200T	300T	500T
轧制速度（五连轧最快速度）Rolling speed ( five rolling speed)		120m/min	120m/min	150m/min	150m/min
卷重Volume weight		3T	3T	5T	7T
主电机动率（直流）Main electric motor rate ( DC )		160KW	250KW	355KW	550KW
液压涨缩收卷机功率Hydraulic expansion and contraction coiling machine power		75KW	110KW	180KW	300KW
减速器Retarder		选用硬齿面减速器The use of hardened gear reducer
电控Electric control		选用590欧陆操控体系The 590 European control system

注：活套另配Note: live sets with
