揭秘十字滑台：核心构造与运行机制

                                                                      揭秘十字滑台：核心构造与运行机制
十字滑台在工业自动化领域中扮演着重要角色，它能实现精准的直线运动和定位，广泛应用于各种设备和生产线上。北重小编带您详细了解一下十字滑台的核心结构与工作原理。
十字滑台的基本概念与应用场景
十字滑台，也被称为十字模组，是一种由两个直线滑台垂直组合而成的机械装置。它可以在两个相互垂直的方向上进行直线运动，从而实现平面内的任意位置定位。这种装置在自动化生产中有着广泛的应用，比如在电子制造行业，它可以用于电路板的插件、贴片等操作；在激光加工领域，能带动激光头进行精确的切割和雕刻；在检测设备中，可用于样品的移动和定位，以便进行高精度的检测。
以手机屏幕的生产为例，在屏幕贴合工艺中，十字滑台可以精确地将屏幕和手机边框进行对位和贴合，确保贴合的精度和质量。在3D打印设备中，十字滑台可以带动打印喷头在平面内移动，按照预设的路径进行材料的堆积，从而实现三维物体的打印。
十字滑台的核心结构组成

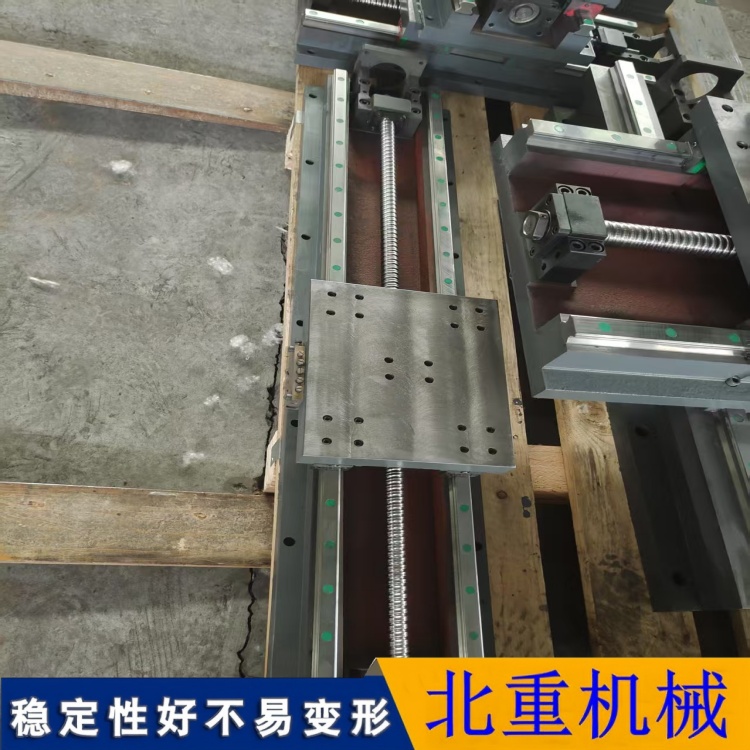

十字滑台主要由以下几个核心部分组成。首先是导轨，它是十字滑台实现直线运动的基础部件。导轨通常采用高精度的线性导轨，具有高刚性、低摩擦、高定位精度等特点。线性导轨一般由导轨滑块和导轨本体组成，滑块可以在导轨上做平滑的直线运动，并且能够承受一定的负载。
其次是丝杆，丝杆是将旋转运动转化为直线运动的关键部件。常见的丝杆有滚珠丝杆和梯形丝杆。滚珠丝杆由于其内部有滚珠滚动，摩擦系数小，传动效率高，能够实现高精度的直线运动，因此在高精度的十字滑台中应用较为广泛。梯形丝杆则结构简单，成本较低，但传动效率相对较低，适用于一些对精度要求不是特别高的场合。
电机也是十字滑台的重要组成部分，它为滑台的运动提供动力。常用的电机有步进电机和伺服电机。步进电机可以根据脉冲信号进行精确的角度控制，从而实现滑台的精确位移，但它的扭矩相对较小。伺服电机则具有更高的精度、更快的响应速度和更大的扭矩，能够满足更复杂、更高速的运动需求。
此外，十字滑台还包括安装板、联轴器等部件。安装板用于固定导轨、丝杆和电机等部件，确保它们之间的相对位置精度。联轴器则用于连接电机和丝杆，将电机的旋转运动传递给丝杆。
十字滑台的工作原理详解
十字滑台的工作原理基于电机驱动丝杆旋转，丝杆再将旋转运动转化为滑块的直线运动。当电机接收到控制信号后开始旋转，通过联轴器带动丝杆转动。丝杆上的螺母与滑块相连，随着丝杆的旋转，螺母会沿着丝杆做直线运动，从而带动滑块在导轨上滑动。
在十字滑台中，两个相互垂直的滑台分别由独立的电机驱动。通过控制系统对两个电机的精确控制，可以实现滑台在平面内的任意位置定位。例如，当需要滑台从一个点移动到另一个点时，控制系统会根据目标位置计算出两个电机需要转动的角度和速度，并分别向两个电机发送相应的控制信号。电机按照信号的要求进行旋转，带动丝杆和滑块运动，最终使滑台到达指定位置。
为了保证滑台的运动精度和稳定性，控制系统还会采用反馈机制。例如，在伺服电机系统中，会使用编码器来实时监测电机的旋转角度和速度，并将这些信息反馈给控制系统。控制系统根据反馈信息对电机的运行进行调整，确保滑台的实际运动与预设的运动轨迹一致。
十字滑台的精度影响因素与提高方法
十字滑台的精度受到多种因素的影响。首先是导轨和丝杆的精度。导轨的直线度、平行度以及丝杆的螺距精度等都会直接影响滑台的运动精度。如果导轨的直线度不好，滑块在运动过程中就会出现偏差，导致定位不准确。丝杆的螺距误差也会使滑台的位移产生偏差。
电机的控制精度也是影响滑台精度的重要因素。步进电机的步距角误差、伺服电机的控制算法等都会对电机的旋转精度产生影响，进而影响滑台的运动精度。此外，环境因素如温度、湿度等也会对滑台的精度产生一定的影响。温度变化会导致导轨和丝杆等部件的热膨胀或收缩，从而影响滑台的尺寸精度和运动精度。
为了提高十字滑台的精度，可以采取以下措施。选择高精度的导轨和丝杆，确保其制造精度符合要求。采用高性能的电机和先进的控制算法，提高电机的控制精度。同时，对滑台进行温度补偿和环境控制，减少环境因素对精度的影响。此外，定期对滑台进行维护和保养，检查导轨和丝杆的磨损情况，及时更换磨损严重的部件，也可以保证滑台的精度和稳定性。
十字滑台的未来发展趋势
随着工业自动化的不断发展，十字滑台也在不断地进行技术创新和升级。未来，十字滑台将朝着更高精度、更高速度、更小体积和智能化的方向发展。
在精度方面，随着制造工艺和材料技术的不断进步，导轨和丝杆的精度将进一步提高，从而使十字滑台能够实现更高的定位精度和重复定位精度。在速度方面，高性能的电机和先进的控制算法将使滑台的运动速度得到大幅提升，满足更高效的生产需求。
小型化也是十字滑台的一个重要发展趋势。随着电子设备等产品的不断小型化，对十字滑台的体积要求也越来越高。未来的十字滑台将采用更紧凑的结构设计和更小的零部件，以满足小型化设备的应用需求。
智能化是十字滑台未来发展的另一个重要方向。通过集成传感器和智能控制系统，十字滑台可以实现自我诊断、自我调整和自适应控制。例如，滑台可以实时监测自身的运行状态，当检测到异常情况时能够自动报警并进行调整，提高设备的可靠性和稳定性。
总之，十字滑台作为工业自动化领域的重要部件，其核心结构和工作原理的不断优化和创新将为工业生产带来更高的效率和更好的质量。
