支恩科普：GH4093合金

GH4093，通常简称为GH93，是一种以镍-铬-钴为基体的沉淀硬化型变形高温合金。该合金因其在高温下优异的综合性能，特别是在815℃以下良好的组织稳定性和高强度，被广泛应用于航空航天、能源装备等关键领域的热端部件制造。其英国相近牌号为Nimonic93，在法国则被称为NCK2OTA 。

一、 合金成分与设计特点

GH4093合金的化学成分是其优异高温性能的基石。它是一种典型的沉淀硬化型镍基合金，通过添加多种合金元素实现固溶强化和沉淀强化。

合金的基体是镍（Ni），其在成分中占据余量，保证了材料优异的高温稳定性和良好的组织稳定性。核心的强化元素包括铝（Al）、钛（Ti）和钴（Co）。其中，铝和钛的含量分别控制在1.0%～2.0%和2.0%～3.0%之间，它们是形成主要强化相γ'-Ni3(Al、Ti)的关键元素。通过热处理，这些元素会从基体中析出细小弥散的γ'相，有效阻碍高温下的位错运动，从而大幅提升合金的强度和蠕变抗力 。

钴（Co）是GH4093的另一重要合金元素，其含量高达15.0%～21.0%。钴的加入不仅降低了基体的堆垛层错能，固溶强化了基体，还能抑制有害相的析出，提高γ'相的溶解温度，从而增强了合金在高温下的组织稳定性和热强性 。铬（Cr）的含量控制在18.0%～21.0%，其主要作用是提供抗氧化和抗热腐蚀性能，在合金表面形成致密的氧化铬保护膜，确保材料在高温燃气环境下长期工作 。

此外，GH4093对杂质元素和有害元素的控制非常严格。例如，碳（C）的含量要求不超过0.13%，适量的碳可以与钛、钽等元素形成MC型碳化物，对晶界起到强化作用；但过量的碳则可能影响疲劳性能。铁（Fe）含量被限制在1.00%以下，硫（S）和磷（P）分别控制在0.015%以下，铅（Pb）等有害杂质则需控制在极低水平（≤0.0025%），以确保合金的纯洁度和热加工塑性 。同时，合金中允许按计算量加入微量的硼（B）、铈（Ce）、锆（Zr）和镁（Mg）等元素，这些微量元素能进一步净化晶界，改善合金的持久性能和塑性。

二、 材料规格与供货形式

GH4093合金作为一种成熟的高温结构材料，已建立起完善的技术标准和规格体系，以满足不同应用场景的需求。

在技术标准方面，GH4093合金遵循国家及行业多项标准。其基础标准通常参考GB/T 14992《高温合金和金属间化合物高温材料的分类和牌号》，而具体的产品标准则涵盖了棒材、板材、锻件等多种形式。例如，长城钢厂三分厂曾制定有C3S 163-1985《GH93合金热轧和锻制棒材》和C3S 164-1985《GH93合金冷轧薄板》等专用技术条件 。在航空领域，其应用还需符合如HB/Z 91-2014《航空用高温合金涡轮叶片模锻件规范》等更为严格的航空行业标准 。

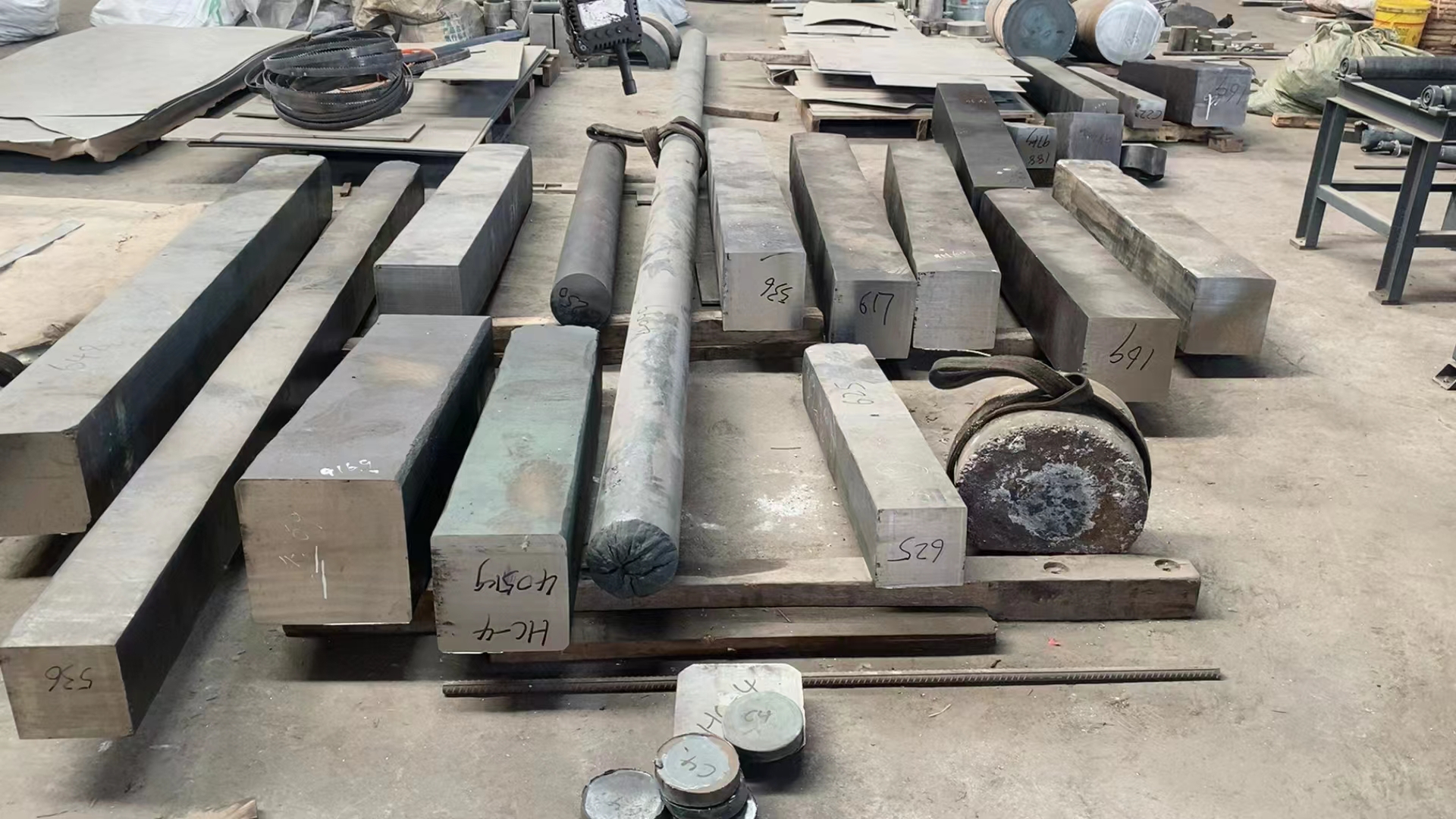

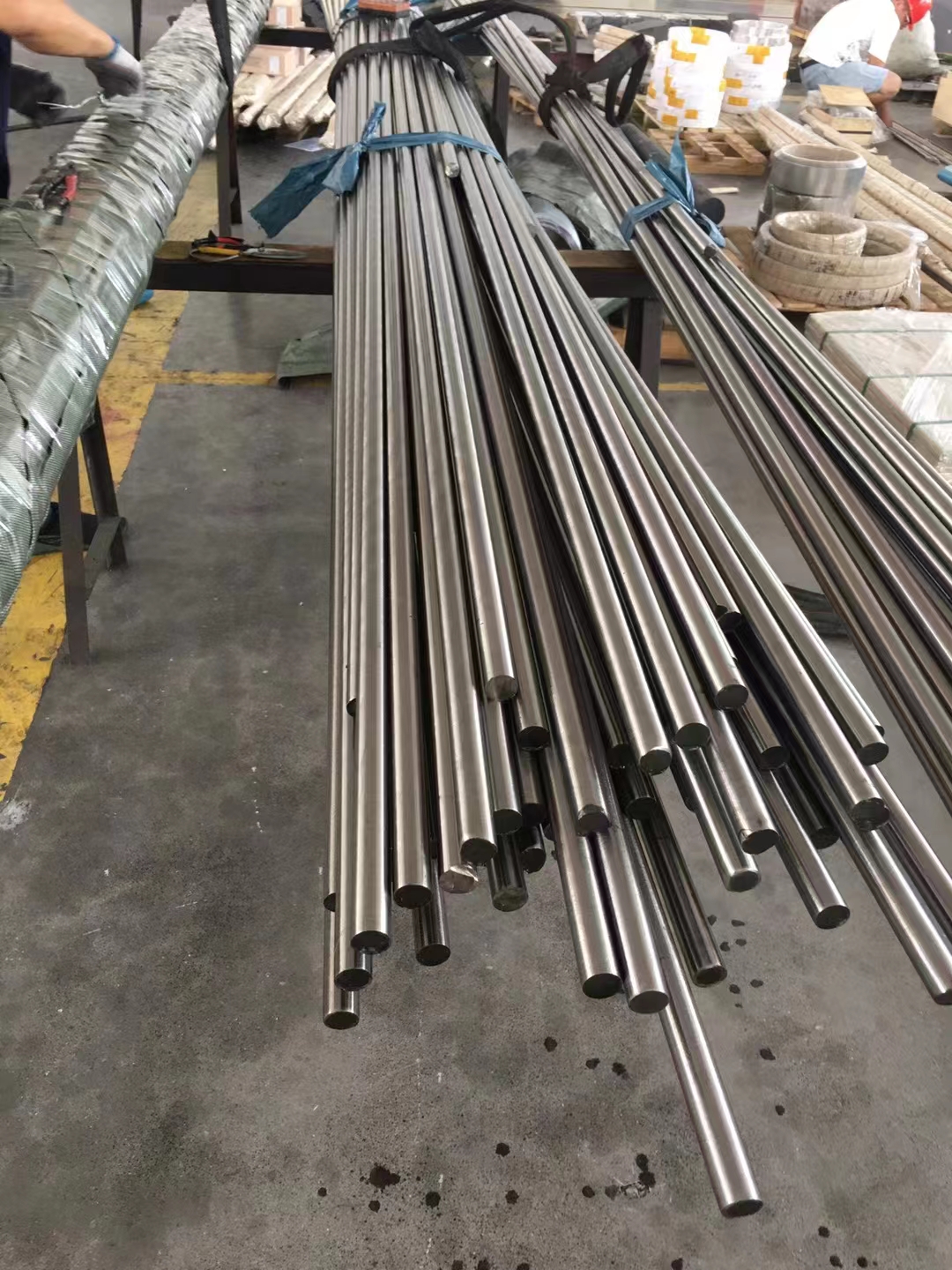

关于产品的供货规格与状态，GH4093合金的生产方式灵活多样。常见的供应产品包括直径20～22毫米的热轧棒材、直径120毫米以下的锻材和锻件，以及厚度0.4～4毫米的冷轧薄板 。为了满足增材制造等新兴技术需求，目前市面上还供应GH4093的球形粉末，粒度范围可控制在5～150微米之间 。在交货状态上，不同形态的产品有所区别：板材通常以固溶状态交货，以便于用户后续的成形加工；而棒材和锻件则多以锻态或轧制状态（即热加工状态）交货，此时材料已经过初步的热加工成形 。合金的冶炼工艺也直接关系到材料质量，GH4093通常采用真空感应熔炼（VIM）加真空电弧重熔（VAR）或电渣重熔（ESR）的双联工艺，以确保合金的纯净度和组织均匀性 。

三、 显微组织与物理性能

GH4093合金的优异性能与其特定的显微组织结构密不可分。其基体组织为奥氏体（γ相），这是一种面心立方结构，具有良好的韧性和塑性。合金的主要强化相是γ'相，这是一种与基体共格析出的金属间化合物Ni3(Al、Ti)。在标准热处理状态下，γ'相以细小的颗粒状弥散分布在奥氏体晶粒内部，有效地钉扎位错，从而赋予合金极高的高温强度。研究表明，γ'相的开始溶解温度约为950℃，这也是该合金能在较高温度下保持稳定的重要原因 。

除了γ'相外，晶界上的碳化物也对合金性能起着关键作用。在GH4093中，主要存在两种类型的碳化物：一种是链状分布在晶界的M23C6型碳化物，它能有效强化晶界，防止高温下晶间滑移和开裂；另一种是以颗粒状弥散分布于晶内的MC型碳化物（如TiC）。这种合理的碳化物分布形态，使得合金在获得高强度的同时，也保持了较好的塑性和持久性能 。

在物理性能方面，GH4093合金表现出典型的镍基高温合金特征。其密度为8.19克/立方厘米，熔化温度范围在1360℃至1390℃之间 。合金的热导率随温度升高而增加，在20℃时为11.47 W/(m·℃)，至1000℃时可达27.88 W/(m·℃) 。线膨胀系数也随温度升高呈增长趋势，在20～700℃范围内约为15.61×10⁻⁶/℃ 。值得注意的是，该合金无磁性，这使其在某些特殊电磁环境中具有应用优势 。在化学性能上，GH4093表现出良好的抗氧化和耐热腐蚀能力，在700℃至900℃的空气介质中，其氧化速率保持在较低水平 。

四、 工艺性能与热处理制度

GH4093合金的工艺性能决定了其从锭坯到零件的制造可行性，而其最终的性能则依赖于精确的热处理制度。

在成形性能方面，GH4093合金的热加工塑性良好。锻造开坯时，加热温度通常控制在1130～1150℃，终锻温度需不低于950℃；轧制加热温度可略高，约为1150～1170℃，终轧温度不低于1000℃。在1050～1150℃的温度范围内，该合金允许进行大变形量加工，例如镦粗变形量可达80%而不产生开裂 。然而，由于合金强度高，在锻造过程中需注意避免重锤打击和低温倒棱，以防止产生内裂 。

焊接性能方面，GH4093板材可采用氩弧焊进行连接。在固溶状态下，其焊接性尚可。为了消除焊接残余应力并恢复时效强化效果，焊后通常需要进行消除应力处理和完整的热处理（固溶+时效） 。切削加工性能则与材料状态密切相关：在固溶状态下，合金硬度较低，切削性能较好；而经过时效处理后，由于γ'相的析出，材料强度大幅提高，切削变得困难，因此机械加工宜在固溶状态下进行 。

热处理是GH4093合金获得目标组织和性能的关键环节。其标准热处理制度为“固溶处理+时效处理”。固溶处理通常在1050～1080℃进行，保温8小时后空冷，其目的是使强化元素充分溶解到基体中，并形成均匀的奥氏体晶粒。随后进行的时效处理为710℃±10℃，保温16小时后空冷，这一过程促使γ'相从基体中均匀、弥散地析出，从而产生显著的沉淀强化效果 。对于薄板类产品，固溶温度可能略高，约在1100～1150℃ 。经过上述标准热处理后，GH4093合金在室温下的抗拉强度通常不低于1080兆帕，屈服强度不低于685兆帕，延伸率保持在20%以上，布氏硬度约为290，充分满足了航空发动机涡轮叶片、涡轮盘及高温紧固件等关键部件的设计要求 。
