GH4090，通常简称为GH90，是一种以镍-铬-钴为基体的沉淀硬化型变形高温合金。该合金因含有较高量的钴及多种强化元素，在815～870℃范围内具有较高的抗拉强度和抗蠕变能力，同时在冷热反复交替作用下表现出优异的疲劳强度，以及良好的抗氧化、耐腐蚀性能。其英国相近牌号为Nimonic 90，法国牌号为NCK20TA，美国牌号为UNS N07090。

一、合金成分与设计特点

GH4090合金的化学成分是其卓越高温性能的根本保障。作为一种典型的沉淀硬化型镍基合金，其通过多元合金化策略，构建了以基体强化和沉淀强化为核心的强化体系。

合金的基体为镍（Ni），在成分中占据余量，确保了材料优异的高温稳定性和良好的组织稳定性。铬（Cr）的含量控制在18.0%～21.0%之间，其主要作用是提供抗氧化和抗热腐蚀性能，在合金表面形成致密的Cr₂O₃保护膜，使合金在1040℃以下具有良好的抗氧化和耐腐蚀能力。

钴（Co）是GH4090区别于普通镍基合金的重要元素，其含量高达15.0%～21.0%。钴的加入显著降低了基体的堆垛层错能，起到固溶强化作用，同时能抑制有害相的析出，提高γ′相的溶解温度，从而增强合金在高温下的组织稳定性和热强性。

核心的强化元素是铝（Al）和钛（Ti），其含量分别控制在1.0%～2.0%和2.0%～3.0%之间。它们是形成主要强化相γ′-Ni₃(Al、Ti)的关键元素。通过精确的热处理工艺，这些元素会从基体中析出细小弥散的γ′相，有效阻碍高温下的位错运动，从而大幅提升合金的强度和蠕变抗力。部分标准还允许添加微量的硼（B，≤0.020%）和锆（Zr，≤0.15%）以强化晶界，铈（Ce）则用于净化合金、改善热加工性能。

GH4090对杂质元素和有害元素的控制极为严格。铁（Fe）含量被限制在1.5%以下，硫（S）和磷（P）分别控制在0.015%和0.020%以下，铅（Pb）、银（Ag）、铋（Bi）等有害杂质则需控制在极低水平（如Pb≤0.002%、Bi≤0.0001%），以确保合金的纯洁度和热加工塑性。

二、材料规格与供货形式

GH4090合金作为一种成熟的高温结构材料，已建立起完善的技术标准和规格体系，以满足航空发动机、工业燃气轮机等关键领域的需求。

在技术标准方面，GH4090合金遵循国家及行业多项标准。基础标准通常参考GB/T 14992《高温合金和金属间化合物高温材料的分类和牌号》，而具体产品则执行更为专业的专用技术条件。其中，航空工业广泛采用的标准包括WS9 7014《GH90合金弹簧用冷拉丝材》、WS9 7015.1《GH90合金冷拉和固溶处理的弹簧丝材》、WS9 7016《GH90合金冷拉棒材》、WS9 7086《GH90合金冷轧薄板和带材（硬态）》以及WS9 7087《GH90合金冷轧薄板和带材（软态）》等。此外，棒材、锻件等还参照GB/T 14994、HB 5287等标准执行。

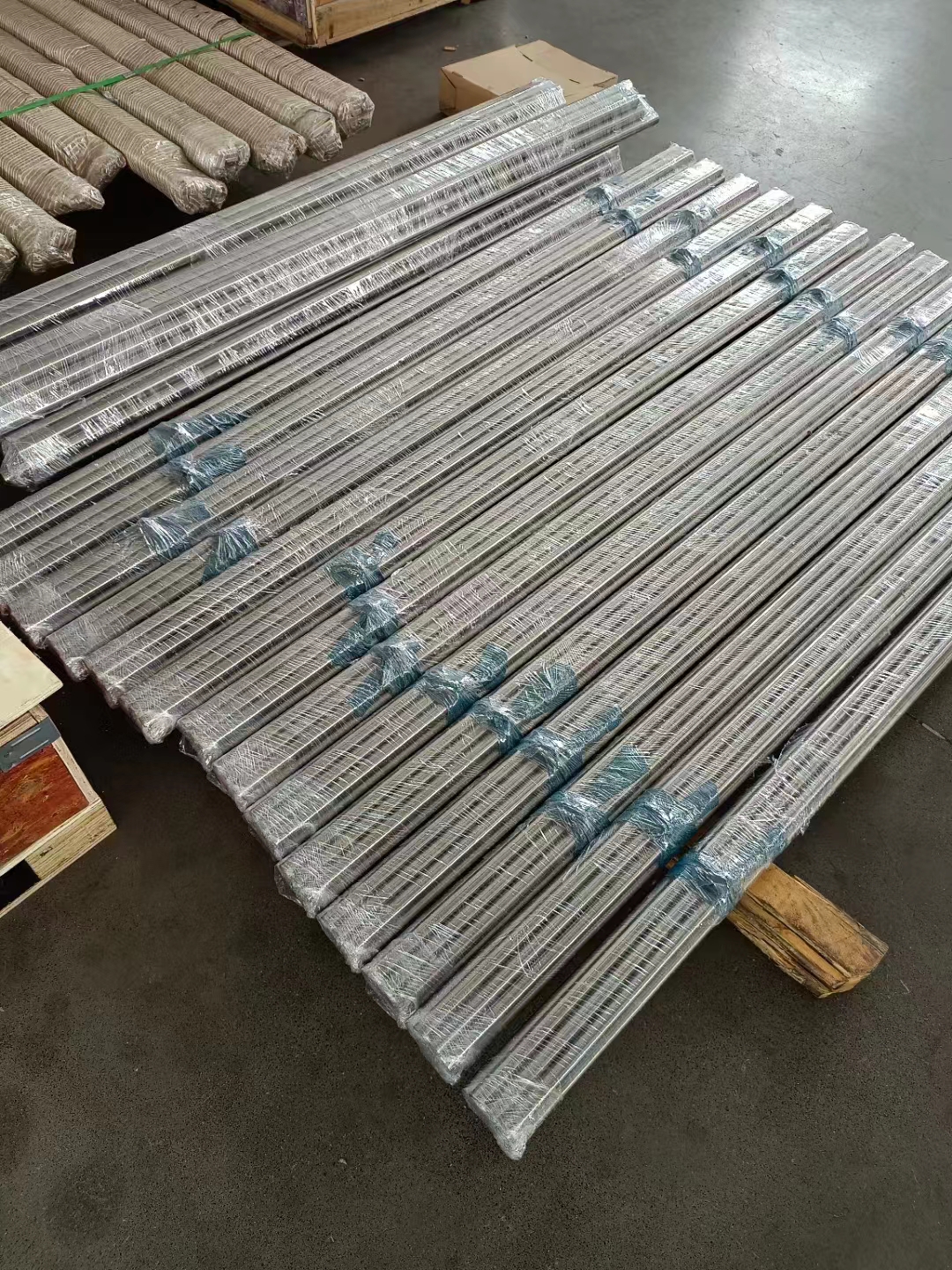

关于产品的供货规格与状态，GH4090合金的生产方式灵活多样。常见的供应产品包括直径或内切圆直径不大于25mm的冷拉棒材或冷拉六角棒材；厚度不大于4mm的冷轧薄板和厚度不大于0.8mm的冷轧带材；直径不大于8mm的弹簧用冷拉丝材。在交货状态上，不同形态的产品有所区别：冷拉棒材按用途分为镦锻用棒（以冷拉磨光状态交货）和机加工用棒（经固溶并除氧化皮状态交货）；冷轧薄板和带材（软态）经软化处理、碱酸洗、切边后交货；硬态则以冷轧、切边后交货；弹簧用丝材以冷拉状态或冷拉后固溶处理状态交货。

合金的冶炼工艺直接关系到材料质量，GH4090通常采用以下四种工艺之一进行熔炼：（1）感应熔炼加电渣重熔；（2）真空感应熔炼加电渣重熔；（3）真空感应熔炼加真空电弧重熔；（4）真空感应熔炼。这种双联或多联工艺确保了合金的高纯净度和组织均匀性。

三、显微组织与物理性能

GH4090合金的优异性能与其特定的显微组织结构密不可分，其物理性能也呈现出典型的镍基高温合金特征。

在显微组织方面，GH4090的基体组织为奥氏体（γ相），具有面心立方结构，保证了良好的韧性和塑性。合金的主要强化相是γ′-Ni₃(Al、Ti)，这是一种与基体共格析出的金属间化合物。在标准热处理状态下，γ′相在晶内以大小不同的方形颗粒状弥散析出，有效地钉扎位错，从而赋予合金极高的高温强度。在晶界上同样可以观察到这种形状的γ′相。此外，碳化物在晶界上呈不连续的链状析出，这些碳化物（主要是M₂₃C₆型）能够有效强化晶界，防止高温下晶间滑移和开裂。

在物理性能方面，GH4090合金的密度约为8.20～8.22g/cm³，熔点约为1400℃。合金无磁性，这一特性使其在某些特殊电磁环境中具有应用优势。热导率随温度升高而增加，在600℃时为21.76 W/(m·℃)，至800℃时升至25.57 W/(m·℃)。线膨胀系数也随温度升高呈增长趋势，在20～100℃范围内为12.71×10⁻⁶/℃，至20～900℃时可达17.38×10⁻⁶/℃。弹性模量在室温下约为215GPa，随着温度升高而下降，在700℃时约为175GPa。

在化学性能上，GH4090合金在1040℃以下具有良好的抗氧化性和耐腐蚀性能；当温度超过1040℃时，易产生晶间氧化。这一特性决定了该合金的实际应用温度范围，也是零部件设计时需重点考虑的因素。

四、工艺性能与热处理制度

GH4090合金的工艺性能决定了其从锭坯到零件的制造可行性，而其最终性能的获得则依赖于精确的热处理制度。

在成形性能方面，GH4090合金的热加工需严格控制工艺参数。钢锭装炉温度不高于700℃，最终加热温度为1150℃±10℃，开锻温度不低于1060℃，终锻温度不低于950℃。轧制加热温度约为1160℃，终轧温度不低于950℃。值得注意的是，合金在锻造时易产生内裂，操作中允许重锤打击，但不允许低温倒棱。合金的晶粒度与锻件的变形程度、终锻温度密切相关，需通过工艺控制获得理想的组织。对于冷拔材，在最终中间退火后应进行8%～12%的冷变形。

焊接性能方面，GH4090合金在固溶状态下可进行惰性气体保护钨极电弧焊及闪光对焊。焊接时需注意保护气体纯净度和焊接热输入的控制，以防止焊接热影响区出现裂纹或组织劣化。对于重要结构件，焊后通常需要进行消除应力处理。

切削加工与磨削性能方面，GH4090在固溶处理状态具有良好的机械加工性能；而在时效处理后，由于γ′相的析出使材料强度大幅提高，切削变得困难，此时需使用坚硬刀具并按规定进刀量进行慢速加工。
