百科解读：GH1035（GH35）

GH1035合金，旧牌号为GH35，是我国自主研发的一款极具代表性的Fe-Ni-Cr基固溶强化型变形高温合金。作为高温合金家族中的“功勋老将”，它在900℃以下的高温环境中展现出卓越的综合性能，其强度、抗氧化性及耐腐蚀能力等多项指标均达到了国际同类合金的先进水平。凭借其成熟可靠的特性和优异的表现，GH1035已成为航空航天、能源动力及石油化工等高端装备制造领域不可或缺的关键结构材料，特别是在制造复杂形状的焊接结构件方面具有不可替代的地位。

第一部分：合金成分与强化机理

GH1035合金的性能根基在于其精妙的化学成分设计。它并非单一元素的简单堆砌，而是通过多种元素的协同作用，构建起一个在高温下依然坚不可摧的金属“骨架”。其成分体系主要由基体元素、固溶强化元素和微量添加元素三大部分构成，各元素比例控制极为严格，以确保材料在高温下的组织稳定性和加工性能。

首先，镍（Ni）、铁（Fe）和铬（Cr）共同构成了合金的基体。其中，镍的含量通常在35.0%至40.0%之间，这一高镍配比确保了合金具有稳定的奥氏体组织，赋予材料在高温下极佳的韧性和抗热疲劳性能。铁作为余量元素，不仅平衡了材料的热膨胀系数，还有效降低了合金成本，使其在工程应用中更具经济性。铬的含量则控制在20.0%至23.0%之间，这是GH1035合金的一大亮点。如此高的铬含量，不仅对基体起到了显著的固溶强化作用，更重要的是，它能在合金表面形成一层极其致密且稳定的氧化铬保护膜，极大地提升了材料的抗氧化和耐腐蚀能力，使其在高温燃气环境中依然能保持“金身不破”。

其次，固溶强化元素是GH1035合金获得高温强度的关键。钨（W）和钼（Mo）是其中的核心力量。钨的含量通常在2.5%至3.5%之间，钼的含量在2.5%至3.5%之间。这两种元素都是原子半径较大的难熔金属，它们溶解于基体中，通过原子尺寸的差异造成晶格畸变，从而有效阻碍位错的运动。这种机制不仅提高了合金的室温强度，更显著增强了其在高温下的抗蠕变能力。与时效强化合金相比，固溶强化的优势在于其组织在长期高温工作中更加稳定，不会因为沉淀相的粗化或溶解而导致性能急剧下降。

此外，微量的铝（Al）、钛（Ti）和铌（Nb）则进一步完善了合金性能。虽然铝和钛在GH1035中主要不是作为沉淀强化相的生成元素（含量较低，Al为≤0.50%，Ti为0.70%至1.20%），但它们有助于脱氧和净化晶界。铌（1.20%至1.70%）的加入，能形成稳定的碳化铌，进一步强化合金。这种以高铬、钨、钼为主的固溶强化体系，使得GH1035在保持中等热强性的同时，拥有了极高的塑性和优异的焊接性。

第二部分：规格形态与热处理制度

GH1035合金具有优良的冷热加工性能，可以通过锻造、轧制、拉拔等工艺加工成多种规格的半成品。其产品形态丰富，涵盖了从薄板到厚壁管材的各个维度，且针对不同形态有着严格的热处理规范，以确保性能的均一性。

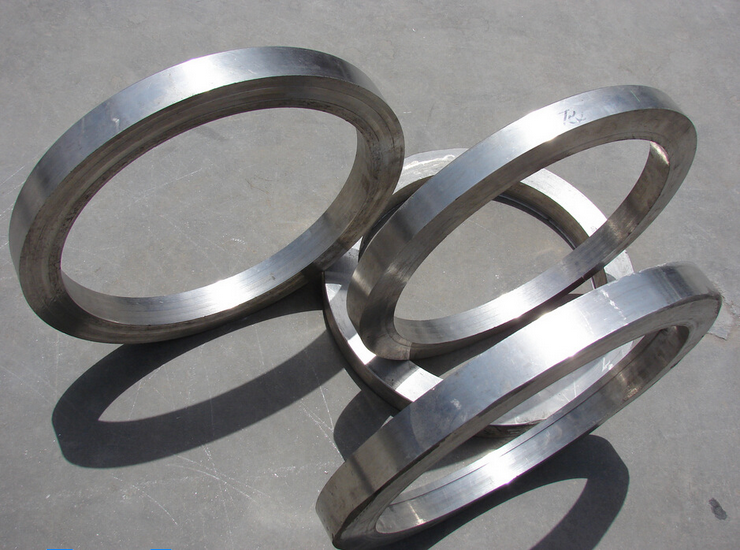

在规格形态方面，GH1035主要产品包括热轧板、冷轧薄板、带材、棒材、丝材、管材、锻件和环形件等。其中，板材是其最主要的应用形式，广泛用于制造航空发动机的燃烧室壳体等薄壁结构件。棒材和锻件则用于制造承力环、支板等受力部件。管材和丝材则多用于复杂的管路系统和连接件。由于合金具有良好的冷成型性能，冷轧压下率可达30%至40%，能够制造出形状复杂的零件。

热处理是GH1035合金生产过程中的关键环节，其唯一的热处理方式是固溶处理。对于板材、带材和带材，标准的固溶处理制度为在1100℃至1140℃的温度下保温，随后空冷。这一步旨在消除加工硬化，使碳化物充分溶解，获得均匀的单相奥氏体组织，从而最大限度地提高材料的塑性和韧性。对于棒材和环坯，固溶温度通常控制在1130℃至1150℃，保温后炉冷。而丝材和管材则可以在1100℃至1140℃之间进行固溶处理，根据规格不同可选择空冷或水冷。

值得注意的是，GH1035合金在焊接后通常不需要进行复杂的热处理，只需进行消除应力退火（通常在940℃或更高温度下进行固溶处理）即可。这种简单的热处理制度，大大简化了制造工艺，降低了生产成本，是其成为焊接结构件首选材料的重要原因之一。

第三部分：物理与力学性能

经过恰当热处理的GH1035合金，展现出一系列优异的物理和力学性能，使其能够从容应对900℃以下的极端工况挑战。其密度约为8.17g/cm³，这一数值适中，有利于实现航空部件的轻量化设计。

在力学性能方面，GH1035的表现以“高塑性”著称。在室温条件下，其抗拉强度虽然不如时效硬化型合金那样极高，但依然能达到令人满意的水平，且延伸率非常高，这意味着它可以承受极大的变形而不破裂。这种特性使其非常适合进行深冲、旋压等复杂成型工艺。在高温性能方面，GH1035具有中等的热强性。在800℃至900℃的温度区间内，它能保持稳定的力学性能，抗蠕变能力良好。虽然其持久强度略低于某些沉淀硬化型合金，但其组织稳定性极佳，长期在高温下工作不会出现脆化现象。

更为重要的是其物理性能的特殊性。GH1035合金在室温下是无磁性的，这一特性在某些对磁场敏感的航空电子部件应用中尤为重要。同时，其室温电阻率约为0.44×10⁻⁶Ω·m，具有较好的电热性能。在抗氧化性能方面，得益于高铬含量，它在900℃以下具有极佳的抗氧化能力。但在1000℃以上长期工作时，可能会出现氧化剥落现象，因此在超高温使用时，通常需要采用渗铝或涂敷珐琅涂层等表面防护措施。

此外，GH1035的焊接性能是其最大的亮点。它可以使用手工氩弧焊、自动钨极氩弧焊、缝焊、点焊和钎焊等多种方法进行连接。焊接接头的强度系数高，焊缝质量稳定，且焊后裂纹敏感性极低。这种卓越的焊接性，使得它在制造复杂的航空发动机燃烧室等焊接结构件时，具有其他高温合金无法比拟的优势。

第四部分：应用领域与工程价值

凭借上述卓越性能，特别是其优异的焊接性和高塑性，GH1035合金在众多高精尖领域找到了用武之地，其工程价值得到了实践的充分检验。

在航空航天领域，GH1035是制造航空发动机燃烧室部件的首选材料。它被广泛用于制造工作温度在900℃以下的燃烧室火焰筒、加力燃烧室扩散器、整流支板、稳定器以及加力可调喷口壳体等。这些部件通常结构复杂、壁厚较薄，且需要通过大量的焊接工艺组装而成。GH1035合金的高塑性和优异焊接性，完美解决了这些制造难题，确保了发动机核心部件的安全可靠。此外，它还用于制造飞机机尾罩蒙皮等高温承力结构件。

在能源工业领域，GH1035同样扮演着重要角色。它是工业燃气轮机燃烧室板材结构件的理想选择，能够有效提升发电设备的效率和运行可靠性。在石油化工领域，该合金因其良好的耐腐蚀和耐高温性能，被用于制造高温反应器内衬、换热器及蒸汽管道等设备。

在汽车工业中，随着发动机排放标准的日益严格，高性能的涡轮增压器壳体及排气系统也开始采用这种先进材料，以提升发动机的耐热性能和耐久性。综上所述，GH1035合金作为一种以“高塑性、优焊接、稳组织”为核心竞争力的高端材料，已成为支撑国家高端装备制造业发展的重要基石，特别是在解决复杂焊接结构制造难题方面，展现了不可替代的工程价值。
