1J77铁镍软磁合金管材1J77高磁导率与低矫顽力

1J77铁镍软磁合金管材：高磁导率与低矫顽力的精密软磁解决方案

一、 产品概述

1J77是一种高性能的铁镍软磁合金，以其极高的初始磁导率（μi）和最大磁导率（μm）、极低的矫顽力（Hc）以及较高的饱和磁感应强度而著称。在弱磁场环境下，1J77合金表现出卓越的软磁性能，是制造精密电磁元件的关键材料。上海墨钜特殊钢有限公司提供的1J77合金管材，严格遵循国家标准与行业规范，旨在满足高端电子、电气领域对低损耗、高灵敏度磁性器件的严苛需求。

品牌与产地：

品牌/生产商： 上海墨钜特殊钢有限公司
产地： 中国上海

核心功能： 在弱磁场工作条件下，实现高效的电能-磁能转换与信号传递，核心功能表现为：

高效磁通路建立： 极高的磁导率使其能快速响应微弱的磁场变化，建立高密度的磁通。
极低的磁滞损耗： 低矫顽力意味着磁化与退磁过程消耗的能量极少，尤其适用于交变磁场，能显著降低铁芯损耗。
优异的屏蔽与传感特性： 对微弱磁场的高灵敏度，使其既能用于磁屏蔽，也能作为高精度磁传感器的核心材料。

技术特点：

成分精密控制： 精确的镍、铁比例，并添加钼、铜等元素，优化磁性能，确保批次稳定性。
特殊热处理工艺： 通过氢气或真空高温退火，充分消除内应力，净化材料，使磁畴结构最优化，从而获得最佳的软磁特性。
低磁致伸缩系数： 在磁化过程中尺寸变化极小，有利于器件工作的稳定性。
良好的加工性： 经过适当软化处理后，可进行切削、冲压、弯曲等机械加工，并可通过特定工艺进行氩弧焊。

应用领域：

精密仪器仪表： 高灵敏度继电器、磁放大器、电流互感器、磁屏蔽罩的核心磁芯。
通信与电子设备： 高频变压器、脉冲变压器、磁调制器、磁头、电感元件。
航空航天与军工： 陀螺仪、导航系统、精密传感器的关键磁性部件。
科研与医疗设备： 核磁共振成像（MRI）设备部分组件、高能物理实验装置。

二、 产品参数

详细参数（典型值）：

化学成分（主要元素，wt%）： Ni: 76.0-78.0, Mo: 3.8-4.2, Cu: 4.8-5.2, Fe: 余量。
磁性能（经最终氢气退火后）：
初始磁导率 μi (0.002A/m): ≥ 35,000 mH/m
最大磁导率 μm: ≥ 150,000 mH/m
矫顽力 Hc: ≤ 1.2 A/m
饱和磁感应强度 Bs (在800A/m下): ≥ 0.75 T
物理性能：
密度: ≈ 8.6 g/cm³
电阻率: ≈ 0.55 μΩ·m
居里温度: ≈ 400 °C
机械性能（退火态）：
抗拉强度: ≈ 550 MPa
伸长率: ≥ 30%

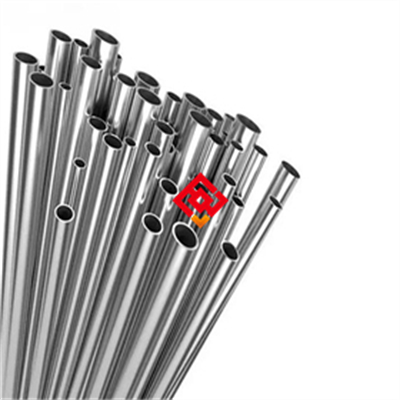

规格范围（管材示例）：
外径：可根据需求定制，常见范围φ5mm - φ100mm。
壁厚：可根据需求定制，常见范围0.5mm - 10mm。
长度：常规直管长度≤6000mm，可协商。
交货状态： 通常为冷拉/轧+软化退火态，表面可进行酸洗或抛光处理。具体状态标识（如“M”代表软态）需在订单中明确。

注意事项：

磁性能对加工应力敏感： 任何冷加工（切割、冲孔、弯曲）都会引入内应力，严重劣化磁性能。关键部件必须在最终形状加工完成后，进行严格的氢气或真空高温退火处理，以恢复最佳磁性能。
避免高温氧化与污染： 热处理需在保护性气氛（高纯氢气或真空）中进行，防止表面氧化和渗碳/渗氮。
防腐蚀： 1J77合金耐蚀性一般，储存和使用环境中应避免接触腐蚀性介质（如氯离子、酸雾），长期存放建议涂防锈油并置于干燥环境。
禁止与强磁性物质混放/碰撞： 运输和储存时，应与永磁体等强磁性材料隔离，避免因意外磁化影响性能。
性能验证： 磁性能与最终热处理工艺密切相关，建议用户根据自身热处理条件进行性能测试确认。

三、 应用与购买建议

购买建议：

明确应用场景： 首先确认您的器件是否工作于弱磁场（通常< 1000 A/m），且对低损耗、高灵敏度有严格要求。1J77适用于中高频弱磁场场景，若追求极高Bs或用于强磁场，需考虑其他材料。
细化专业参数要求： 除基本尺寸外，必须明确对μi、μm、Hc、Bs等关键磁性能的具体要求范围，以及所需的最终交货磁性能状态（是供后续自行热处理，还是要求供应商提供最终磁性能热处理后的产品）。
关注加工与热处理能力： 评估自身是否具备后续精密加工能力以及关键的高纯氢气/真空退火设备。若无，可优先考虑能提供“加工+最终热处理”一站式服务的供应商。
索取样品测试： 对于批量采购，强烈建议先索取样品进行尺寸、加工性及最终热处理后的磁性能测试，确保材料满足设计预期。

价格标准： 1J77合金管材的价格受以下因素综合影响：

规格尺寸： 外径、壁厚、长度，尤其是薄壁、小口径或超长尺寸的管材，因加工难度大，单价较高。
技术状态： 仅提供软化退火态（便于加工但磁性能未最佳化）的价格，低于提供最终磁性能热处理态的产品。后者包含了复杂的退火工艺成本。
品牌与品质： 上海墨钜等知名品牌，凭借稳定的成分控制、纯净的原料和规范的工艺，产品一致性和可靠性高，价格通常高于普通小厂。
采购数量： 大批量订单享有显著的单价优惠。
市场行情： 镍、钼等主要合金元素的市场价格波动会直接影响材料成本。 （注：具体价格需根据实时订单详情向供应商询价。）

服务与保障（以上海墨钜特殊钢有限公司为例）：

技术咨询： 提供材料选型、加工工艺及热处理规范的免费技术咨询。
质量文件： 随货提供质量证明书，注明化学成分、尺寸公差、交货状态等信息，确保可追溯性。
定制生产： 支持非标尺寸、特殊技术要求的定制化生产。
售后支持： 对使用过程中出现的问题提供技术分析与建议。
包装与运输： 采用防锈、防撞包装，确保货物安全抵达。可根据客户要求选择物流方式。

四、 使用说明概要

产品概述与适用范围： 本产品为高磁导率、低矫顽力软磁合金管材，推荐在-40°C至+120°C环境下使用于弱磁场精密电磁元件。其核心优势在于极低的磁滞损耗与高磁响应灵敏度。

产品规格与标识解读： 管材上贴有标签，注明牌号（1J77）、规格（如Φ外径×壁厚×长度）、状态（如“软态”）、炉批号。炉批号用于质量追溯，请核对与质保书一致性。

存储与运输指南： 应存放于清洁、干燥、无腐蚀性气体的室内仓库，底层垫高，防止受潮。包装通常为木箱或铁架，内衬防锈纸。运输中需防止剧烈碰撞、雨淋及与酸碱化学品混装。禁止暴晒、禁止与腐蚀性物质同仓存放。

加工操作规范：

切割： 推荐使用慢走丝线切割或水刀切割，以减少应力与热影响区。若用砂轮片，需充分冷却。
焊接： 可采用氩弧焊，使用匹配焊材，焊后必须进行整体去应力退火。
热处理（关键）： 最终磁性能热处理需在1200°C左右的高纯氢气或高真空环境中进行，并按要求速度冷却。具体工艺参数需根据部件尺寸和装炉量严格制定。 （示意图：略，建议向供应商索取详细加工指南。）

安装与维护建议： 安装时避免敲击或施加不当应力。日常使用中保持器件清洁干燥，长期停用可做防锈处理（如涂覆薄层仪器油）。若磁性能随时间衰减，需检查是否受机械冲击或环境腐蚀，必要时可重新进行净化退火。

安全警示与应急处理：

高温热处理操作需佩戴专业防护用具，严格按安全规程操作。
切割加工时佩戴护目镜、口罩，防止金属粉尘。
若产品发生严重腐蚀或变形，应立即停用并更换。废弃材料应按金属废弃物回收处理，避免环境污染。

如需获取完整、图文并茂的详细产品使用说明书，请随时联系我们。

联系我们 上海墨钜特殊钢有限公司 联系人：曾先生 业务咨询电话：021-67898711 移动电话：13472787990
