DDC控制器与BAS建筑设备监控管理系统建设方案

本方案围绕“精准控制、智能监测、节能降耗、高效运维”核心目标，构建以DDC（直接数字控制器）为现场控制核心、建筑设备监控管理系统（BA系统）为中枢的一体化管控体系，打通建筑机电设备（暖通、给排水、照明、变配电等）的感知、控制、分析、运维全链路，彻底解决传统建筑设备管控粗放、能耗偏高、运维低效、数据孤岛等痛点，实现建筑设备“自动化运行、精细化管控、智能化优化”，适配住宅、商业综合体、写字楼、园区等各类建筑场景，同时满足绿色建筑、双碳政策及节能考核相关要求。

一、建设背景与核心需求

1.1 建设背景

当前各类建筑机电设备（空调、新风机、水泵、照明等）普遍存在“分散控制、人工操作、能耗浪费、故障处置滞后”等问题：传统人工管控依赖经验，控制精度低，易出现温湿度波动、设备空载运行等情况；各设备独立运行，数据不互通，无法实现协同优化；故障需人工巡检发现，响应慢、处置成本高；能耗计量不精准，节能潜力无法挖掘，难以满足现代建筑“绿色、智能、高效”的运营需求。

DDC控制系统作为现场设备的“控制终端”，可实现设备参数的实时采集与精准调节；建筑设备监控管理系统作为“中枢大脑”，可实现全区域设备的集中监控、联动控制与数据分析。二者协同建设，是实现建筑设备智能化管控、节能降碳的核心路径，也是现代建筑智能化升级的必备方案。

1.2 核心需求

控制需求：实现建筑机电设备（暖通、给排水、照明、变配电等）的自动控制、精准调节，保障设备稳定运行，维持舒适的建筑环境。

监测需求：实时采集设备运行参数、环境参数、能耗数据，实现全点位、全时段监测，异常情况及时告警。

节能需求：通过智能控制、负荷优化、联动调节，降低建筑综合能耗，提升设备运行能效，实现节能降耗目标。

运维需求：实现设备全生命周期管理，故障自动预警、工单闭环处置，减少人工巡检成本，提升运维效率。

兼容需求：支持与IBMS、能耗管理、消防、安防等系统对接，实现数据互通、协同联动，消除信息孤岛。

合规需求：满足绿色建筑认证、能耗在线监测、双碳政策相关要求，提供完整的运行数据与报表支撑。

二、总体建设目标

本方案通过DDC控制系统与建筑设备监控管理系统的协同建设，实现“控制精准化、监测全面化、运维高效化、能耗最优化”，具体目标如下：

设备控制：实现暖通、给排水、照明、变配电等核心机电设备的自动化控制，控制精度达到温湿度±0.5℃、压力±0.01MPa，设备运行稳定率≥99.9%。

监测覆盖：实现建筑全区域、全设备、全参数的实时监测，数据采集频率≤15分钟，异常告警响应时间≤10秒。

节能降耗：通过智能优化控制，建筑综合能耗降低15%~30%，设备运行能效提升20%以上，减少无效能耗浪费。

运维提效：故障自动预警、工单闭环处置，人工巡检成本减少50%以上，故障定位时间缩短70%，设备运维效率大幅提升。

数据互通：实现与IBMS、能耗管理等系统的无缝对接，数据共享、协同联动，形成完整的建筑智能化管控体系。

合规达标：满足绿色建筑、能耗在线监测、双碳政策相关要求，可自动生成运行报表、能耗报表，支撑合规验收与考核。

三、总体架构设计（云-边-端三级架构）

本系统采用“端-边-云”三级架构，以DDC控制器为现场控制终端（端），以边缘网关为数据传输与本地控制核心（边），以建筑设备监控管理平台为中枢（云），实现“感知-传输-控制-分析-运维”全链路闭环，架构清晰、层次分明，兼顾稳定性、实时性与扩展性。

3.1 感知控制层（端层）——现场设备与控制终端

作为系统的“手脚”，负责现场设备的参数采集、指令执行，是整个系统的基础，核心设备包括：

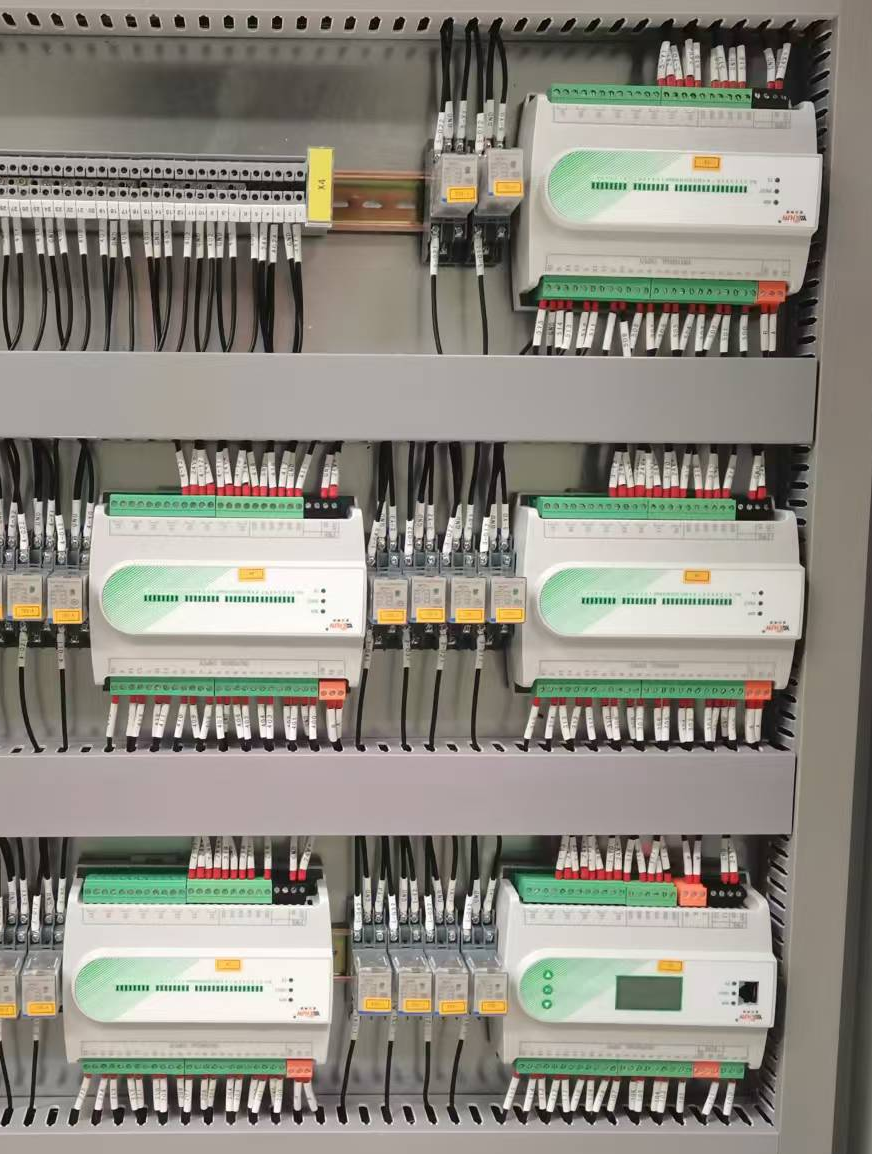

DDC控制器：核心控制终端，采用国产高可靠性控制器（如北京海林、天津万盟、西安亚川等品牌），按区域/设备类型部署，支持DI/DO/AI/AO多接口，可直接接入各类传感器与执行器，实现现场设备的实时控制与参数采集。

感知设备：温湿度传感器、CO₂传感器、压力传感器、流量传感器、水浸传感器、烟感传感器、电流/电压传感器等，覆盖建筑各区域，精准采集环境参数与设备运行参数。

执行设备：空调机组、新风机、水泵、冷却塔、电动阀门、照明控制器、变频器等，接收DDC控制器指令，完成启停、调节等操作。

辅助设备：信号隔离器、浪涌保护器、接线端子等，保障设备运行安全与信号稳定。

核心特点：具备本地自主控制能力，断网情况下可独立运行，保障设备基本控制功能不受影响；支持多种通信协议，适配不同品牌、不同类型的设备。

3.2 边缘传输层（边层）——数据传输与本地联动

作为系统的“神经中枢”，负责数据传输、协议转换与本地联动控制，连接感知控制层与平台层，核心设备包括：

边缘网关：采用工业级边缘网关，支持BACnet/IP、Modbus TCP/RTU、MQTT等多种标准协议，实现DDC控制器、感知设备与平台的数据互通；具备数据清洗、断点续传、边缘计算能力，可本地处理简单的联动逻辑，降低平台压力，提升响应速度。

传输网络：采用工业以太网、光纤、无线LoRa/4G/5G等多种传输方式，根据建筑场景灵活选择；核心区域采用双网冗余设计，保障数据传输的稳定性与可靠性，避免通信中断。

协议转换模块：针对不同品牌、不同协议的设备，通过协议转换模块实现统一接入，消除协议壁垒，确保数据互通。

3.3 平台管理层（云层）——集中监控与智能分析

作为系统的“大脑”，负责全系统的集中监控、数据分析、智能优化与运维管理，核心包括建筑设备监控管理平台（BA平台）及配套软件模块，具备以下核心能力：

集中监控：实现全区域设备运行状态、参数、告警信息的集中展示，支持分屏显示、多画面轮巡、点位定位。

数据分析：对设备运行数据、能耗数据、环境数据进行统计分析，生成趋势曲线、同比环比报表，挖掘节能潜力。

智能优化：通过AI算法，根据环境参数、负荷变化，自动优化设备运行策略，实现节能降耗。

告警运维：分级告警、工单闭环，支持短信、APP、弹窗等多种告警方式，实现故障快速处置。

报表管理：自动生成设备运行报表、能耗报表、告警报表，支持导出、打印，支撑合规验收与考核。

系统对接：支持与IBMS、能耗管理、消防、安防等系统对接，实现数据共享与协同联动。
