铁方管封口打磨四面焊道抛光直角焊缝铣磨一机

一、设备简介

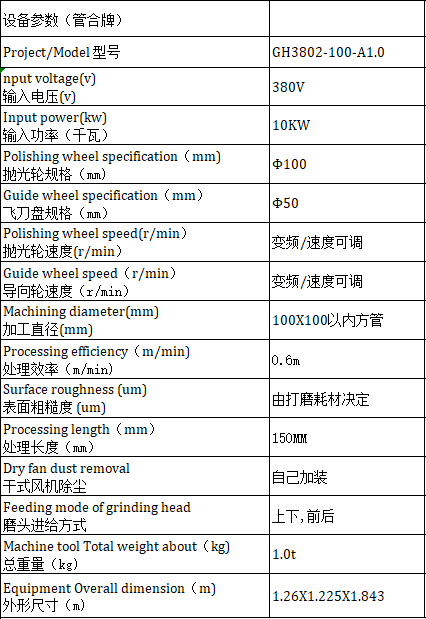

GH3802-100 数控铣磨机为管合牌定制款方管焊缝专用加工设备，主打 45° 拼接形成 90° 直角方管工件、方管封口四条焊道加工，可一次性同步打磨工件上下两道焊疤。设备搭载四组同步加工单元，上下各配置一把 Φ50 飞刀铣刀与一组 Φ100 砂带，伺服摆头自动走刀，搭配气动压紧定位结构，无需人工频繁翻面，单次装夹即可完成双面焊缝粗铣、精磨全流程作业。整机适配 100×100mm 以内不锈钢、铝合金、紫铜、铁方管，加工行程覆盖 150mm，采用 380V 工业三相供电，输入总功率 10KW，加工行进效率 0.6m/min，整机重 1 吨，外形尺寸 1.26×1.225×1.843m。

应用场景：
广泛应用不锈钢护栏、铝艺大门、管材机架、五金装饰管、不锈钢五金制品行业、铝艺金属装饰制品行业、家具五金管材加工行业、机械设备机架制造行业、机械设备机架制造行业、园林护栏、市政工程五金行业、卫浴五金、箱包管材配件加工行业、门窗、庭院大门金属加工工厂材加工厂，解决拼角焊缝凹凸不平、人工打磨效率低、纹路杂乱等行业痛点。

二、设备特点

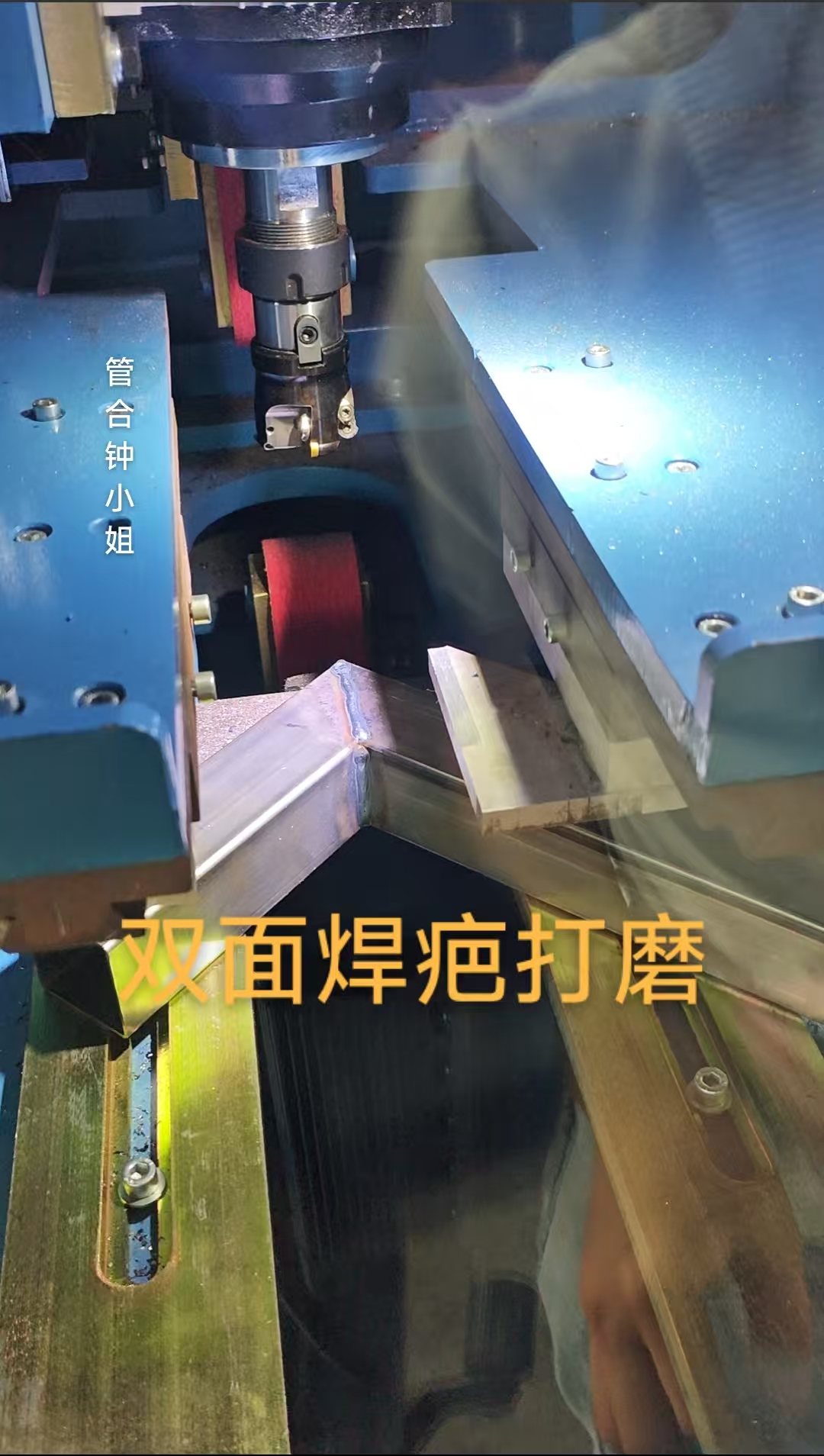

双面同步加工，省去人工翻面，可设置单独加工一个面的焊缝。
上下两套铣磨单元同步作业，气动装置自动压紧固定工件，伺服摆头自主行走加工，一次装夹完成上下两面焊缝处理，无需二次翻转工件，大幅缩减加工工时，避免人工翻面带来的尺寸误差。PLC 数控智能调控，多规格一键切换搭载数控 PLC 系统，可存储多组不同方管加工参数，打磨行进速度、磨头下压压力、伺服加工行程均可独立调节；更换管材规格时直接调取预设程序，调试简单，适配多品类批量生产。宽行程通用加工，材质适配性强，加工行程区间 0-150mm，兼容市面上常规不锈钢、铝合金方管、铁管、铜艺等金属材质管材，变频调速控制铣刀、砂带转速，适配薄管、厚管、高低焊疤多种工况。环保除尘配套，生产安全合规机身预留干式粉尘收集接口，可便捷加装防爆除尘风机，集中回收铣磨产生的金属粉尘，降低车间扬尘，满足五金加工环保、安检标准。

三、设备技术工艺

设备采用粗铣削 + 精砂磨分步一体化工艺，四道加工头同步运行。首先 Φ50 飞刀铣刀切削，快速剔除焊缝凸起焊瘤、焊疤，抹平管壁高低落差，从根源避免打磨后出现凹坑；第二步 Φ100 砂带紧随铣刀轨迹精磨拉丝，完整覆盖铣削刀痕，成品管材表面纹路均匀统一。铣刀与砂带均支持变频无极调速，可根据焊疤厚度、管材材质匹配对应转速；磨头支持上下、前后多维度进给调节，伺服系统精准控制走刀行程，加工粗糙度可通过更换不同目数打磨耗材灵活调整，成品表面平整美观，满足装饰管材拉丝抛光工艺标准。
