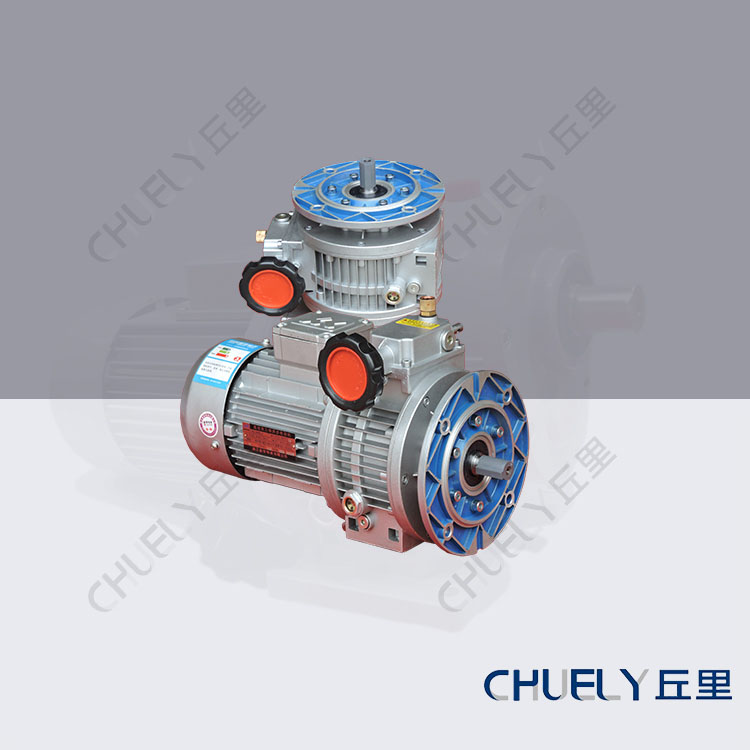

丘里传动MBW07-2C-0.55KW二级齿轮减速机

MBNW、MBNWY 、 MBNL（F）、MBNL（F）Y 、 MBNW-C、MBNWY-C 、MBNL（F）-C、MBNL（F）Y-C 、 MBNW-2C、MBNWY-2C 、MBNL（F）-2C、MBNL（F）-2C 、 MBW、MBWY 、 MBL（F）、MBL（F）Y 、 MBW-C、MBWY-C 、 MBL-C、MBLY-C 、MBN-RV、MB-RMB、

UD系列行星锥盘无级变速器类型UD0.18 UD0.25 UD0.37 UD0.55 UD0.75 UD1.1 UD1.5 UD2.2 UD3 UD4 UD5.5UD7.5 UD0.18B5-WJ40/PC UD0.25B5-WJ49/PC UD0.37B5-WJ49/PC UD0.55B5-WJ62/PCUD0.75B5-WJ62/PC UD1.1B5-WJ87/PC UD1.5B5-WJ87/PC UD0.18B5-WJ40/…UD0.25B5-WJ49/… UD0.37B5-WJ49/… UD0.55B5-WJ62/… UD0.75B5-WJ62/… UD1.1B5-WJ87/…

UD系列行星锥盘无级变速器产品简介 行星锥盘无极变速器，首要传动元件有内行星轨10.13，行星轮8，外行星轨5.9和加压设备调整轨2等组成。电机轴即为输入轴，带动内行星轨旋转时，内行星在碟形绷簧作用下双面夹紧行星轮，在油膜牵引下驱动行星轮，行星轮在作自转的一起又绕内行星轨公转，其公转运动由行星轮轴通过行星架传递给输出轴。调速时翻滚操作手轮使活动外行星轨5发生摇摆，通过加压设备使行星轮沿径向向内（增速）或向外（减速）移动，以改动行星轮与表里行星轨的触摸半径，即改动行星轮的自转与公转速度。

上海丘里专业出产 无级变速机首要由压紧的自动轮设备、摩檫传动组织、调速操控组织组成。其特色有：1.高强度：在加冲击负栽或机器反转时，本机功能牢靠，能准确翻滚。2.变速规模大：变速比均为1：5，即输出转速可在1：45至1：7.25之间恣意改动。3.调速精度高：调速精度为1--0.5转。4.功能安稳：本机的传动部件都通过特殊的热处理，精密度加工摩檫部位，光滑杰出，作业平稳、噪音低、寿命长。5.同轴结构：输入轴、输出轴同向旋转，体积小、重量轻。6.组合能力强：本机可与各种类型减速机组合，完成低转速，大扭规的变速作用。7.在答应负载的情况下，调定的转速安稳；8.全机密封，可适用于湿润、多尘、有轻度腐蚀性的作业环境。

MB04 MB02 MB07 MB15 MB22 MB40MB75 MB150 MB220 MBW02 MBW04 MBW07 MBW15 MBW22 MBW40 MBW75 MBW150 MBW22 0MBL02MBL04 MBL07 MBL15 MBL22 MBL40 MBL07减速机MBW07减速机MBL02减速机MBW02减速机MBL75减速机MBW75减速机MBL150减速机 MBW150减速机MBL220减速机MBW220减速机MBW55减速机 MBL55减速机 MBL75 MBL75减速机无级变速机

无极变速机传动变速原理:MB系列行星冲突式机械无级变速器首要由压紧的自动设备、冲突传动组织、调速操控组织组成。带锥度的自动轮和压盘被一组碟形绷簧压紧，输入轴与自动轮用键联接，而组成压紧的自动设备。一组带锥度的行星冲突轮内侧夹在压紧的自动轮和压盘之间，外侧夹在带锥度的固定环和调速凸轮之间，而组成冲突副；当压紧的自动设备作业时，冲突轮就做纯翻滚，因为固定环和调速凸轮不动，因而，冲突轮在自转的一起作公转作业，通过行星冲突轮的中心轴及滑块轴承而带动行星架翻滚。

翻滚手轮带动调速凸轮改动角向方位的一起，调速凸轮的端面曲线经平面弹子夹和固定凸轮的端面曲线作用，使调速凸轮发生轴向移动，然后均匀改动调速凸轮和固定环之间的距离，使锥度行星冲突轮发生径向移动。最终均匀地改动了行星冲突轮与自动轮、压盘及固定环、调速凸轮冲突处的作业半径，完成安稳的无级变速。

无级变速机类型:ZH系列锥盘环盘无级变速机UDL系列行星锥盘无级变速机RX系列行星环锥式无级变速机TXF行星锥盘无级变速机WMB型三相并排脉动无级变速机V型宽带无级变速机MB系列行星冲突机械无级减速机P型齿链式无级变速机UD系列行星锥盘无级变速机MB、MBN型行星锥盘无级变速机JWB行星锥盘无级变速机Spt系列锥盘环盘无级变速机 无级变速机职业标准JB-T6952-1993 P型齿链式无级变速机JB-T6951-93 U34系列三相并排连杆脉动无级变速机JB/T7683-95 机械无级变速机分类及类型编制办法JB/T7346-94 机械无级变速机实验办法MB型无级变速机的设备运用及光滑 设备、运用及光滑

一、设备：1、输出轴在加装联轴器、皮带轮、链轮等时，请勿重击。运用输出轴外端螺孔，旋入螺钉，压入联接件。2、在基础上设备底座式无级变速机时应校准该机的设备中心线标高，水平度及相联部件的相关尺度，校准传动轴的同轴度不该超越联轴器答应的规模。3、立式MB无级变速机可恣意视点设备，油位有必要超越较高一侧的油标中心线。

二、运用：1、在运用前，无级变速机和减速机应分别参加指定的光滑油。2、MB无级变速机作业环境的温度不超越40℃，作业油温表面不得超越70℃。如较高的输入转数和新机运用时会呈现略高的温升，经饱满作业80小时后，温升逐步下降，尔后，温升高于环境温度20℃—25℃并保持安稳温升。3、MB无级变速机有必要在开机情况下方可调速，否则将损坏零件。4、无级变速机出厂时，调速限位螺钉现已调整在极限方位，不得恣意调整，避免损坏零件。5、无级变速机不得超越额外转矩T运用。6、无级变速机适用于正反两向作业。7、如替换电机，应保存原装油封的电机法兰，避免光滑油滑入电机。

三、光滑：1、MB无级变速机专用光滑油有必要运用Ub-1或Ub-3牵引液，在任何情况下，要保证牵引液按油标定量供给。变速器在作业500小时后，应替换牵引液，再作业1000小时替换一次，今后每隔2000作业小时左右替换一次牵引液。

概述： 首要由压紧的自动轮设备、摩檫传动组织、调速操控组织组成。

1.高强度：在加冲击负栽或机器反转时，本机功能牢靠，能准确翻滚，屋后座历。

2.变速规模大：变速比均为1：5，即输出转速可在1：45至1：7.25之间恣意改动。

3.调速精度高：调速精度为1--0.5转。

4.功能安稳：本机的传动部件都通过特殊的热处理，精密度加工摩檫部位，光滑杰出，作业平稳、噪音低、寿命长。

5.同轴结构：输入轴、输出轴同向旋转，体积小、重量轻。

6.组合能力强：本机可与各种类型减速机组合，完成低转速，大扭规的变速作用。

7.在答应负载的情况下，调定的转速安稳；

8.全机密封，可适用于湿润、多尘、有轻度腐蚀性的作业环境。

类型：JWB-X0.25-190D、JWB-X0.25-100D、JWB-X0.25-80D、JWB-X0.25-60D、JWB-X0.25-40D、JWB-X0.25-25D、JWB-X0.25-15D、JWB-X0.25-9D、JWB-X0.37-190D、JWB-X0.37-100D、JWB-X0.37-80D、JWB-X0.37-60D、JWB-X0.37-40D、JWB-X0.37-2D、JWB-X0.55-190D、JWB-X0.55-100D、JWB-X0.55-80D、JWB-X0.55-60D、JWB-X0.55-40D、JWB-X0.55-28D、JWB-X0.55-18D、JWB-X0.55-13D、JWB-X0.55-8D、JWB-X0.55-6.5D、JWB-X0.55-4.7D、JWB-X0.75-190D、JWB-X0.75-100D、JWB-X0.75-80D、JWB-X0.75-60D、JWB-X0.75-40D、JWB-X0.75-13D、JWB-X0.75-8D、JWB-X0.75-6.5D、JWB-X0.75-4.7D、JWB-X0.75-2D、JWB-X1.1-190D、JWB-X1.1-100D、JWB-X1.1-80D、JWB-X1.1-60D、JWB-X1.1-40D、JWB-X1.1-28D、JWB-X1.1-15D、JWB-X1.1-10D、JWB-X1.1-6D、JWB-X1.1-5D、JWB-X1.1-4.7D、JWB-X1.5-190D、JWB-X1.5-100D、JWB-X1.5-80D、JWB-X1.5-60D、JWB-X1.5-56D、JWB-X1.5-40D、JWB-X1.5-28D、JWB-X1.5-15D、JWB-X2.2-190D、JWB-X2.2-80D、JWB-X2.2-60D、JWB-X2.2-40D、JWB-X2.2-30D、JWB-X2.2-20D、JWB-X2.2-16D、JWB-X2.2-6D、JWB-X2.2-4.7D、JWB-X3-190D、JWB-X3-100D、JWB-X3-80D、JWB-X3-60D、JWB-X3-40D、JWB-X4-190D、JWB-X4-100D、JWB-X4-80D、JWB-X4-60D、JWB-X4-40D、JWB-X4-30D、JWB-X4-20D、JWB-X5.5-190D、JWB-X5.5-100D、JWB-X5.5-80D、JWB-X5.5-60D、JWB-X5.5-40D、JWB-X5.5-30D、JWB-X5.5-20D、JWB-X7.5-190D、JWB-X7.5-100D、JWB-X7.5-80D、JWB-X7.5-60D、JWB-X7.5-40D、JWB-X7.5-30D、JWB-X7.5-20D、JWB-X7.5-6.5D
