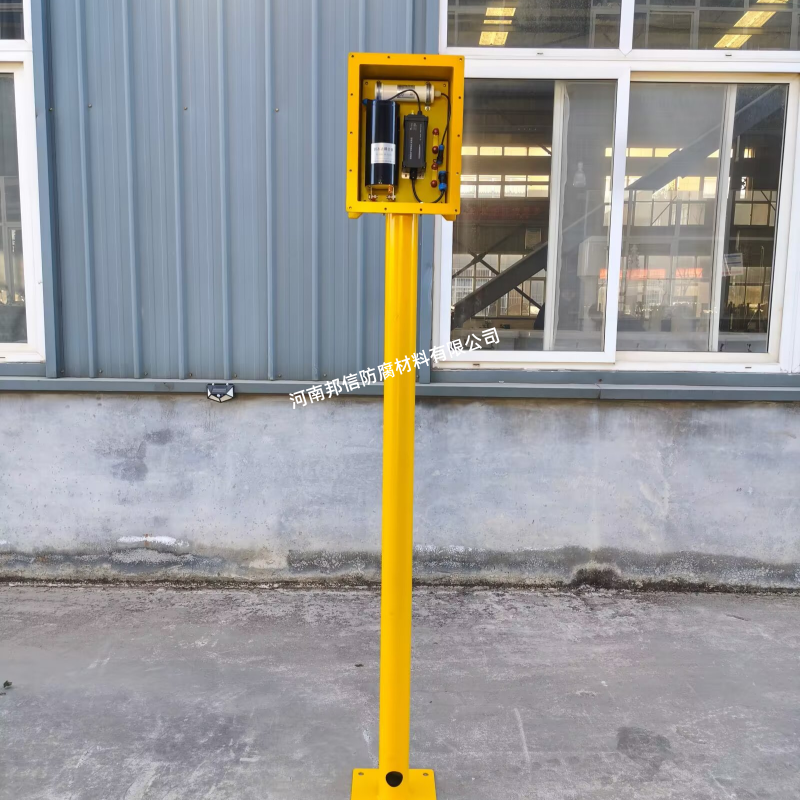

燃气管道排流用智能固态去耦合器 高压线塔燃气管道交叉电磁干扰
智能固态去耦合器在高压线塔 - 燃气管道交叉电磁干扰防护中的应用智能固态去耦合器是高压线塔与燃气管道交叉区域电磁干扰防护的核心设备，能针对性解决该场景下的交流干扰、故障干扰及雷击干扰问题，通过 “阻直通交” 的核心原理保障燃气管道阴极保护系统稳定，同时泄放各类干扰电流，是该复杂电磁环境下管道安全运行的关键防护装置。高压线塔 - 燃气管道交叉的电磁干扰类型及危害高压线塔与燃气管道交叉时，会产生三类典型电磁干扰，对管道结构和阴极保护系统造成多重危害：交流干扰：高压线正常运行时，三相电流形成的交变电磁场会在燃气管道上感应出 50Hz 工频交流电压和电流。长期作用下，会引发管道交流腐蚀（电极表面去极化作用加速腐蚀），还可能逐步老化、击穿管道防腐绝缘层，导致腐蚀漏洞。故障干扰：高压线发生单相接地故障时，短路电流可达 60kA，通过杆塔入地后产生强交变电磁场，使管道杂散电流密度超 30A/m²，瞬间冲击管道阴极保护系统，甚至造成管道金属壁局部熔蚀。雷击干扰：雷击高压线塔时，瞬时感应电压可达数十千伏，易击穿管道绝缘层，不仅破坏防腐体系，还可能危及现场操作人员安全。智能固态去耦合器的防护机制针对上述干扰类型，智能固态去耦合器通过多层防护机制实现精准防护：直流隔离，保障阴极保护：在 - 2V 至 + 2V 直流电压区间内，设备呈现高阻抗（≥1MΩ）状态，阻断燃气管道阴极保护系统的直流电流流失，维持管道电位在 - 0.85V~-1.2V 的安全防腐区间。交流泄放，消除工频干扰：对 50Hz 工频交流杂散电流提供低阻抗通道（≤50mΩ），将高压线感应的交流电流旁路至大地，可将管道交流干扰电压从十几伏降至 1V 以下，彻底消除交流腐蚀风险。过压 / 故障电流防护：内置 ZnO 压敏电阻和气体放电管，可承受 100kA@8/20μs 的雷击浪涌电流，还能耐受 3500A 工频故障电流冲击；当检测到过压或故障电流时，微秒级响应并导通泄流，故障消除后自动恢复直流隔离状态。智能动态调节：内置传感器实时监测管道电位、交流排流量、设备温度等参数，通过 4G/LoRa 无线模块上传数据；当高压线负荷波动导致干扰电流突变时，设备可自动调整排流强度，将交流电位有效值稳定控制在安全范围。该场景下的安装与应用要点安装位置：需精准布设在高压线塔与燃气管道交叉点两侧 3~5m 的干扰峰值点测试桩处，安装高度≥0.3m，避免水浸；金属安装支架需做防腐涂装处理。接地配置：搭配低阻接地极（优选铜包钢接地极，Φ20mm×6m），强干扰场景要求接地电阻≤4Ω；土壤电阻率 > 100Ω・m 时，采用深井接地或填充化学降阻剂，确保排流通路高效。布线要求：用截面积≥16mm² 的短直粗电缆连接设备与管道，减少阻抗损耗；焊接点需牢靠无虚焊，焊接后做密封防腐处理，防止接头处腐蚀。运维管理：每季度检测接地电阻和设备运行参数，每年通过专业仪器校准排流阈值；依托远程监控系统，可实现故障预警和参数远程调整，大幅降低现场巡检成本。应用效果案例某油气管道与 220kV 高压线交叉处，安装前管道交流干扰电压达 12V，阴极保护电位波动剧烈；安装智能固态去耦合器后，交流干扰电压降至 1V 以下，阴极保护电位稳定在 - 1.1V CSE 左右，完全满足防腐要求，且设备长期运行无故障。
-
然气管道交流干扰电磁防护SSD智能固态去耦合器 风电场极性排流器
燃气管道交流干扰电磁防护 SSD 智能固态去耦合器燃气管道交流干扰电磁防护 SSD 智能固态去耦合器是针对燃气管道受高压输电、电气化铁路等产生的交流电磁干扰设计的核心防护设备，依托 “阻直通交” 的固态半导体技术，既能阻断阴极保护系统的直流电流流失，又能快速泄放交流杂散电流，同时具备防雷击、智能监测等功能，是燃气管道交流腐蚀防护的关键装置。核心防护原理直流隔离：在 - 2V 至 + 2V 的直流电压区间内，设备内部半导体元件（晶闸管、二极管）呈现高阻抗状态，完全隔离燃气管道与接地极，避免阴极保护直流电流泄漏，确保管道电位稳定在 - 0.85V~-1.20V 的安全防腐区间。交流导通：对 50Hz 工频交流杂散电流提供低阻抗通道（交流阻抗≤30mΩ），将高压线、铁路等感应的交流电流旁路至大地，可将燃气管道交流干扰电压从 35V 降至 2V 以下，腐蚀速率降低 80%。过压自适应保护：当管道因雷击、高压线故障产生瞬时过电压（如 + 2V 以上或 - 2V 以下）时，晶闸管会快速导通，将 100kA 级雷电冲击电流、3500A 级工频故障电流导入大地，故障消除后自动恢复直流隔离状态，响应时间≤25 纳秒。燃气管道场景的核心技术特性针对燃气管道埋地、户外安装、电磁环境复杂的特点，该类 SSD 智能固态去耦合器具备以下适配性设计：宽环境适配：工作温度覆盖 - 45℃~+60℃，防护等级达 IP65（户外）/IP68（埋地），耐盐雾、抗风沙，适配沙漠、沿海、高寒等不同地域的燃气管道场景。低漏流高排流：直流漏电流≤1mA，减少阴极保护电流损耗；稳态交流排流能力≥45A，可应对高压线故障时的持续电流冲击。智能监测与远程运维：内置电压传感器、4G/LoRa 无线通信模块，实时采集管道电位、交流排流量、设备温度等数据，支持远程故障预警与参数调整，每季度仅需现场检查接地电阻，运维成本降低 50% 以上。防爆与安全设计：采用铝合金 / 尼龙防爆外壳，配备防盗螺丝，适用于燃气站场、输气干线等防爆区域，避免设备故障引发燃气泄漏风险。燃气管道安装与选型要点安装规范安装位置：优先布设在燃气管道与高压线交叉点两侧 3~5m 处、防腐层破损点或电位波动峰值点，平行段每隔 200m 增设一台；与牺牲阳极保持安全间距，避免排流功能相互干扰。接地要求：搭配铜包钢接地极（Φ20mm×6m），土壤电阻率 > 1000Ω・m 时填充降阻剂，确保接地电阻≤4Ω；杂散电流严重区域需降至 1Ω 以下，且接地极不得与高压线塔、变电站接地体共用。连接工艺：采用截面积≥50mm² 的铜芯屏蔽电缆，一端通过 3mm 厚镀镍铜板与燃气管道焊接（接触电阻≤0.01Ω），另一端接接地极，接线处用防水密封胶包裹。选型匹配燃气管道场景推荐型号核心参数适配500kV 以下高压线交叉段 LSD-50/200-B1 故障电流≥3500A，交流阻抗 30mΩ500kV 以上高压线交叉段 LSD-50/200-B2 故障电流≥5000A，交流阻抗 20mΩ雷电高发区燃气管道 带 MOV 防雷模块型号 冲击通流容量≥100kA（8/20μs）
-
风电场直流排流极性排流器智能固态去耦合器阴极保护排流接地装置
风电场直流排流极性排流器风电场直流排流极性排流器是专为风电场场景设计的杂散电流防护设备，依托单向导电原理，定向疏导风电机组、高压输电系统产生的直流杂散电流，同时阻断反向电流以保护风电场内金属管道、塔架基础等金属结构的阴极保护系统，是解决风电场电磁干扰与杂散电流腐蚀问题的核心装置。风电场场景适配需求风电场内的直流杂散电流主要源于风机变流器、直流输电系统及接地网电位差，这类电流易对风机塔筒、集电线路金属护套、输油 / 气管道造成电解腐蚀，极性排流器针对性解决以下核心问题：风机塔筒接地干扰：风电机组变流器的直流纹波电流通过接地网扩散，使塔筒基础电位偏移至 + 0.5V~+3V，排流器可将正向杂散电流导入大地，维持塔筒阴极保护电位在 - 0.85V~-1.2V 的安全区间。集电线路电磁耦合：风电场高压集电线路与埋地管道平行 / 交叉时，产生的直流感应电流易导致管道绝缘层击穿，排流器通过低阻抗排流通道，将管道杂散电流密度从 20A/m² 降至 < 2A/m²。多机组接地电位差：风电场内多台风机接地网间的电位差会形成直流环流，腐蚀接地极与金属结构，排流器可阻断反向环流，使接地极腐蚀速率降低 70% 以上。核心技术特性针对风电场高海拔、强电磁干扰、多雷暴的环境特点，该类极性排流器在传统型号基础上强化了环境适配与防护性能：宽温宽压适配：工作温度范围为 - 40℃~+70℃，适配高海拔风电场的极端温差；直流导通阈值可在 0.2V~1.0V 间调节，适应不同风机机型的杂散电流强度。快速响应能力：响应时间≤0.1ms，可快速应对风机启停、电网负荷波动产生的瞬态杂散电流冲击，避免电位瞬间超标引发的腐蚀。防雷击与浪涌保护：集成 ZnO 压敏电阻 + 气体放电管的浪涌防护模块，可承受 100kA@8/20μs 的雷击浪涌电流，满足风电场多雷暴区域的防护需求。低功耗与高可靠性：漏电流≤1mA，避免阴极保护电流无效流失；采用 IP67 防护等级的密封外壳，耐盐雾、抗风沙，适应沿海 / 荒漠风电场的恶劣环境。安装与应用要点安装位置：风机塔筒基础旁 3~5m 处、集电线路与管道交叉点两侧，以及风电场输油管道的电位监测桩位置，每 200m 间距布设一台。接地配置：搭配铜包钢接地极（Φ20mm×6m），土壤电阻率 > 1000Ω・m 时填充降阻剂，确保接地电阻≤4Ω，提升排流效率。协同防护：与固态去耦合器组合使用，可同时防护直流杂散电流与交流电磁干扰，适用于风电场高压线塔与管道交叉的复杂场景。
-

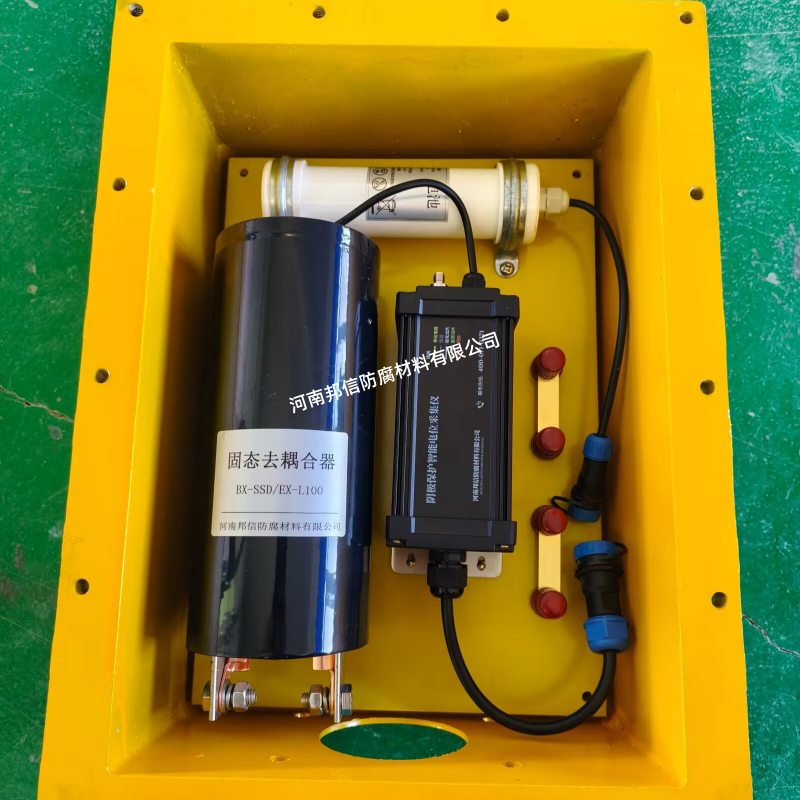

燃气管道排流/高压线塔燃气管道交叉电磁干扰防护用固态去耦合器
燃气管道排流 / 高压线塔燃气管道交叉电磁干扰防护用固态去耦合器燃气管道排流 / 高压线塔燃气管道交叉电磁干扰防护用固态去耦合器是专为高压线塔与燃气管道交叉场景设计的电磁防护核心设备，基于 “阻直通交” 原理，可高效阻断高压线工频感应、故障电流及雷击产生的电磁干扰，同时保护燃气管道阴极保护系统不流失直流电流，是该场景下防止管道交流腐蚀、绝缘层击穿的关键装置。核心防护需求适配高压线塔与燃气管道交叉区域的电磁干扰具有工频感应持续、故障电流冲击性强、雷击过压瞬时性三大特征，该类固态去耦合器针对性解决以下核心问题：工频交流腐蚀：高压线三相电流产生的 50Hz 交变电磁场，会在燃气管道上感应出 35V 以上的交流电压，引发电极表面去极化作用，加速管道电化学腐蚀，设备可将交流干扰电压降至 2V 以下，腐蚀速率降低 80%。故障电流冲击：高压线单相接地故障时，60kA 级短路电流通过杆塔入地，产生的强电磁场会使管道杂散电流密度超 30A/m²，设备可承受 3500A 工频故障电流冲击，避免管道绝缘层击穿。雷击过压危害：雷击高压线塔时，瞬时感应电压可达数十千伏，设备能在 25 纳秒内响应，将 100kA 雷电冲击电流导入大地，防止管道穿孔或破裂。阴极保护电流流失：避免排流过程中燃气管道阴极保护系统的直流电流泄漏，确保管道电位稳定在 - 0.85V~-1.20V 的安全防腐区间。关键技术参数与选型要求针对高压线塔与燃气管道交叉场景的特殊需求，该类固态去耦合器需满足以下核心参数，选型需结合土壤电阻率、干扰强度等实际工况：参数类别核心指标要求选型依据电气性能 直流隔离电压 - 2V/+2V 防止阴极保护直流电流反向泄漏，适配燃气管道阴极保护电位范围稳态交流电流≥45A 应对高压线故障电流的持续冲击交流阻抗≤30mΩ 降低排流压降，30mΩ 阻抗在 45A 电流下压降仅 1.35V，保证排流效率冲击通流容量≥100kA（8/20μs） 雷击高发区需选用该指标，抵御瞬时雷电冲击漏电流≤1mA 减少阴极保护电流损耗，降低设备能耗环境适配 防护等级 IP65（户外）~IP68（埋地） 户外安装选 IP65，埋地或高湿土壤选 IP68，适应燃气管道沿线潮湿、腐蚀性环境工作温度 - 45℃~+60℃ 覆盖高寒、高温等极端气候，适配不同地域的高压线 - 燃气管道交叉场景响应性能 导通响应时间≤25ns 快速应对雷击、故障电流等瞬态干扰，避免管道电位瞬间超标此外，土壤电阻率是重要选型依据：高电阻率环境（≥2000Ω・cm）优先选用低阻抗型号（如 ZR-1/ZR-2），低电阻率环境（<2000Ω・cm）选用 ZR-3/ZR-4。安装与施工关键要点该类设备的安装需结合高压线塔与燃气管道交叉的空间布局，确保防护效果最大化，核心施工要点如下：安装位置：选在交叉点两侧 3-5m 处，或管道电位波动峰值点的测试桩位置，与高压线水平距离≥10m，避开电磁场直接耦合区域；平行段每隔 200m 增设一台，应对干扰叠加问题。接地系统配置：土壤电阻率 > 100Ω・m 时，采用 Φ150mm×8m 深井接地极（填充降阻剂），搭配 10-20m 锌带阳极辅助降阻，确保接地电阻≤4Ω；强干扰区域需降至 1Ω 以下。连接规范：使用截面积≥25mm² 的铜芯屏蔽电缆，电缆一端通过铝热焊与燃气管道测试片（裸露金属面积≥100cm²）连接，焊点涂环氧煤沥青防腐；另一端接入设备端子，扭矩紧固至 15-20N・m，接线处用防水密封胶包裹。协同防护：并联额定电压≥50V 的氧化锌避雷器，防止高压线开关操作、雷击引发的过电压损坏设备，与固态去耦合器形成双重防护。应用效果与优势防护效率：安装后可将燃气管道交流电压控制在 4V 以内（土壤电阻率≤25Ω・m），杂散电流密度降至 60A/m² 以下，完全满足行业安全标准。兼容性：可与燃气管道现有阴极保护系统、杂散电流监测系统无缝集成，无需大规模改造，还能与绝缘接头、测试桩协同工作，形成完整防护体系。运维成本：设备设计寿命≥10 年，内置 4G/LoRa 无线通信模块，支持远程监控管道电位、排流量等数据，每季度仅需检查接地电阻，维护成本降低 50% 以上。
-
改进型固态去耦合器管道排流智能固态去耦合器通交隔直
改进型固态去耦合器改进型固态去耦合器是在传统固态去耦合器基础上，针对复杂电磁环境下杂散电流防护痛点进行技术升级的核心设备，聚焦响应速度、环境适配、智能管控等维度优化，广泛应用于埋地油气管道、电气化铁路、城市管廊等场景的杂散电流治理与阴极保护系统防护。核心技术升级改进型固态去耦合器在电路设计、接地协同、智能运维三大维度实现突破，解决了传统设备响应滞后、排流效率不足、运维困难等问题。电路模块优化采用 ZnO 压敏电阻 + 双向晶闸管 + 二极管阵列的复合电路架构，响应时间缩短至≤25ns，较传统设备提升 10 倍以上，冲击通流容量最高达 100kA，可瞬间应对雷击、工频故障等瞬态干扰。直流闭锁电压可在 - 2.0V~+2.0V 区间灵活设定，直流绝缘阻抗 > 1000MΩ（500VDC 测试），漏电流≤1mA，有效减少阴极保护电流损耗。接地系统协同创新采用 “去耦合器 + 复合接地地床” 集成设计，接地地床由牺牲阳极与贵金属接地极串联组成，即使在岩石、沙漠、高盐等极端环境中，也能降低土壤接触电阻，保持接地稳定。可将交流干扰电流密度从 80A/m² 降至 < 5A/m²，交流电压控制在 10V 以下，满足 NACE SP21430-2018 标准限值要求。智能监测与运维集成霍尔电流传感器、NTC 热敏电阻等组件，实时采集排流电压 / 电流、接地极电位、器件温度等核心参数，当排流电流超 45A 或温度超 85℃时自动触发保护。基于 AI 算法实现动态阈值自适应，在高铁沿线等强干扰区域自动降低导通阈值至 200V，在岩石区提升至 500V，避免误动作或防护不足。搭载 LoRa/NB-IoT 通信模块，数据可上传至云平台，支持远程监控与参数调整。关键改进方向针对传统固态去耦合器的技术痛点，改进型产品从响应速度、电压适配、模块化设计、环境耐受等方面进行优化：动态响应速度提升：利用固态器件纳秒级开关特性，将响应时间从传统机械式排流器的毫秒级缩短至微秒级，快速抑制电流突变。宽电压范围适应：优化驱动电路设计，支持 DC 0-3kV、AC 50Hz-20kHz 的宽频段工作，适配不同电气化铁路、高压输电线路的供电制式。模块化与可扩展性：采用标准化模块设计，支持多台并联扩大排流容量（单台 100A 可扩展至 1kA），预留 RS485、CAN 总线等通信接口，可接入 SCADA 系统实现远程管控。环境适应性增强：采用密封式金属外壳，防护等级达 IP68，工作温度范围扩展至 - 40℃~+85℃，耐盐雾、抗振动，适配高寒、高温、高湿等恶劣场景。应用优势防护效果显著：可将结构物对地电位波动控制在 ±0.5V 以内，在高压输电线路与油气管道平行区域，能降低交流感应电压达 80% 以上，有效减缓金属构件电化学腐蚀速率。节能降耗：导通损耗较传统电阻排流降低 80% 以上，年节电量可达数万度（以 100A 排流容量计算），且无需定期更换电阻元件，维护成本降低 50% 以上。设备兼容性强：可与既有排流网、杂散电流监测系统无缝集成，无需大规模改造现有设施，还能与绝缘接头、测试桩等设备协同工作，形成完整的防护体系。
-
