1.4980（（Incoloy A-286））不锈钢钢板材料性能分析

1.4980高温合金

德标 1.4980 合金是一种铁镍铬基沉淀硬化型变形高温合金，也被称为 Incoloy A-286 或 X6NiCrTiMoVB 25-15-2。以下是详细介绍：
性能特点：具有出色的高温强度，在 650℃以下环境，展现出优异的屈服强度，以及卓越的持久、蠕变性能。同时，铬元素使其具备良好的抗氧化性，最高可在 800℃表现出较好的抗氧化能力。此外，合金还拥有良好的加工可塑性与适配的焊接特性，可通过冷加工和热加工成型。

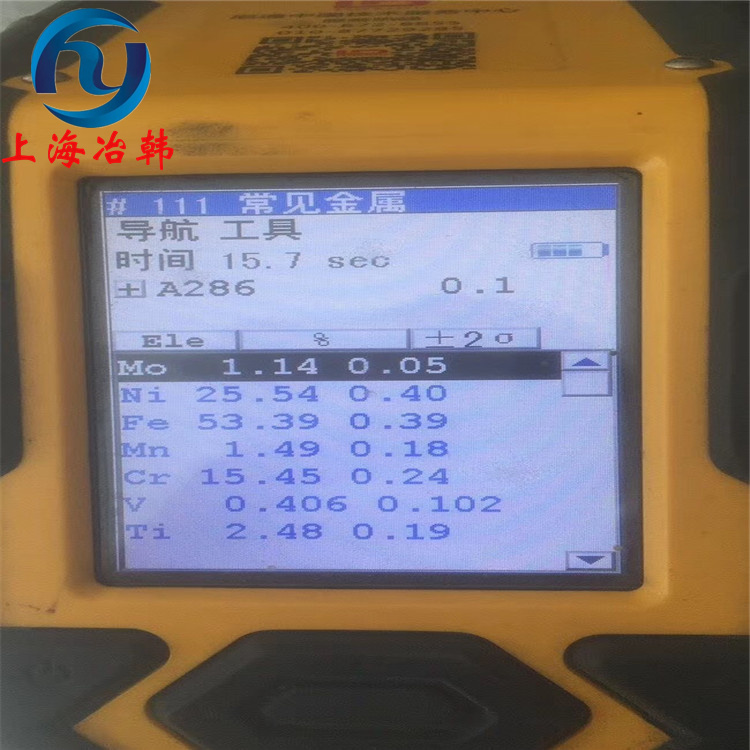

化学成分：镍含量为 24%-27%，铬含量为 13.5%-16%，钼含量为 1.0%-1.5%，硼含量为 0.001%-0.01%，铁为余量，还含有铝、钛、碳、锰、硅、钒等元素，各元素相互配合，赋予合金良好性能。

物理性能：密度约为 7.93g/cm³，熔点范围在 1364℃-1424℃。

力学性能：在室温下，其抗拉强度可达 800 - 1000MPa，屈服强度约为 300 - 500MPa，延伸率在 30% - 50%。并且在高达 700℃的温度下，仍能较好地维持机械强度。
加工工艺：锻造开坯温度需控制在 1080℃-1140℃，终锻温度不低于 900℃。水压机开坯加热至 1100℃，停压温度保持在 950℃以上。模锻开压温度设定为 1100℃，停压温度不低于 930℃。环件轧制加热温度 1130℃-1150℃，终轧温度高于 900℃。棒材与型材轧制温度在 1080℃-1140℃，终轧温度高于 900℃。

应用领域：广泛应用于航空航天、石油化工、汽车制造以及核能发电等领域。常用于制造航空紧固件，如螺钉、螺母等，也是喷气发动机部件、工业燃气轮机部件、非磁性低温系统、泵和热交换器等的首选材料。
