支恩解析：GH4163 (Haynes 242) 镍铬钼钴基固溶强化合金

一、引言：突破900℃的焊接奇迹

在航空发动机的热力循环中，加力燃烧室（Afterburner）和尾喷管（Nozzle）是温度波动最剧烈、热应力最集中、工作环境最恶劣的区域。当战机开启加力时，局部气流温度瞬间飙升至900℃甚至1000℃，随后在关闭加力时迅速冷却。这种极端的“热冲击”对材料提出了近乎矛盾的要求：既要在接近1000℃的高温下保持足够的强度和抗氧化性，又要具备极佳的焊接成形性和抗热疲劳性能，以承受无数次的冷热循环而不产生裂纹。

传统的沉淀硬化型高温合金（如GH4169、GH4145）虽然强度高，但焊接性差，极易产生应变时效裂纹，难以制造大型复杂的薄壁焊接结构；而普通的固溶强化合金（如GH3030、GH3044）在900℃以上的强度又显得捉襟见肘。GH4163（对应美国牌号Haynes 242，UNS N07242）的出现，完美解决了这一难题。

作为镍 - 铬 - 钼 - 钴基固溶强化型变形高温合金的杰出代表，GH4163通过独特的成分设计，在保持优异焊接性的同时，将固溶强化合金的使用温度上限推升至900℃-950℃。它被誉为“可焊接的高温合金之王”，是现代先进军用飞机（如F-22, F-35, 歼-20等）加力燃烧室火焰筒、尾喷管调节片、密封环等关键部件的首选材料。

二、化学基因：固溶强化的艺术巅峰

GH4163属于Ni-Cr-Mo-Co系固溶强化合金。与依赖γ'相沉淀强化的合金不同，GH4163完全依靠多种大原子半径元素溶入镍基体产生的晶格畸变来获得高强度，这从根本上消除了沉淀硬化合金常见的焊接裂纹敏感性。

1. 核心化学成分（质量分数 %）

镍 (Ni)：余量（通常约40% - 45%）。作为面心立方（FCC）基体，提供卓越的高温稳定性和韧性，是承载所有强化元素的“土壤”。

铬 (Cr)：23.0% - 27.0%。极高的铬含量是GH4163抗氧化和抗腐蚀的基石。在900℃+的高温氧化气氛中，高铬能迅速形成致密、附着力极强的Cr₂O₃氧化膜，有效阻挡氧气向内扩散。同时，高铬也赋予了合金优异的抗硫化腐蚀能力。

钼 (Mo)：23.0% - 27.0%。这是GH4163的“灵魂”元素，也是其超高强度的来源。

强力固溶强化：钼原子半径远大于镍，大量溶入基体后产生强烈的晶格畸变，极大地阻碍了位错在高温下的运动。这种强化机制在900℃以上依然非常有效，且不会像γ'相那样在高温下溶解失效。

短程有序强化：研究表明，在高钼含量的Ni-Cr-Mo合金中，可能存在短程有序结构（Short-Range Ordering, SRO），进一步提升了合金的强度和抗蠕变能力。

钴 (Co)：18.0% - 22.0%。高钴含量是GH4163区别于其他高钼合金（如Hastelloy系列）的关键。

降低层错能：钴显著降低基体的层错能，促使位错分解为扩展位错，极大地增加了位错交滑移和攀移的难度，从而大幅提升高温屈服强度和抗蠕变性能。

稳定基体：钴能稳定FCC结构，防止有害相析出，提高组织稳定性。

铁 (Fe)：≤ 3.0%。严格控制铁含量，以避免形成脆性相。

其他微量元素：

铝 (Al)：≤ 0.50%。微量铝有助于形成保护性氧化膜，但含量极低以避免形成过多的γ'相影响焊接性。

钛 (Ti)：≤ 0.60%。同样控制在低水平。

碳 (C)：≤ 0.06%。低碳设计以减少碳化物析出，保证焊接性和塑性。

硼 (B)、锆 (Zr)：微量添加（如有），用于净化晶界，提升高温持久性能。

设计哲学：GH4163的设计目标是“在900℃-950℃温区内，实现高强度与完美焊接性的统一”。它摒弃了沉淀强化路线，转而追求极致的固溶强化效果，通过“高铬+高钼+高钴”的三元协同效应，构建了在超高温下坚不可摧且易于加工的微观结构。

三、核心性能：定义高温焊接结构的“新标杆”

1. 登峰造极的超高温强度

GH4163最核心的优势在于其在850℃ - 950℃区间内无与伦比的强度表现，远超同类型的固溶强化合金（如GH3044, Hastelloy X）。

高温屈服强度：在900℃下，其屈服强度仍能保持在200MPa以上，甚至在950℃短时暴露下仍保持可观的强度。这使得它能够承受加力燃烧室巨大的气动载荷和热应力，允许设计更薄的壁厚，从而减轻重量。

抗蠕变性能：在900℃/100MPa条件下，GH4163展现出极长的断裂持久寿命，优于大多数同类合金。

2. 卓越的抗热疲劳性能

这是GH4163被选作加力燃烧室材料的关键原因。

机制：高铬、高钼、高钴的组合赋予了合金极高的高温塑性和韧性，能够有效吸收热循环产生的应变能。

表现：在模拟加力燃烧室工况的剧烈冷热循环测试中（从室温至950℃快速切换），GH4163表现出极长的裂纹萌生寿命和极慢的裂纹扩展速率，是名副其实的“抗热疲劳冠军”。

3. 完美的焊接成形性

无裂纹敏感：由于不含大量的Al、Ti等沉淀强化元素，GH4163在焊接过程中不会产生应变时效裂纹。无论是氩弧焊（GTAW）、熔化极气体保护焊（GMAW）还是等离子焊，都能获得高质量、无裂纹的焊缝。

焊缝性能：焊缝区的力学性能与母材高度匹配，无需复杂的焊后热处理即可满足使用要求（通常只需去应力退火）。

适用性：非常适合制造大型、复杂、薄壁的焊接结构件，如波纹板、蜂窝结构、复杂曲面火焰筒等。

4. 优异的抗氧化与抗腐蚀性

抗氧化：得益于高铬含量，在1000℃以下的空气中具有极佳的抗氧化性，氧化皮致密且不易剥落。

抗腐蚀：对燃烧产物中的硫化物、氯化物等具有良好的抵抗力，适应各种劣质燃料环境。

5. 物理性能

密度：9.05 g/cm³（较高，源于高钼、高钴含量）。

熔点：1310℃ - 1390℃。

热导率：约 9.5 W/(m·K)，导热性较差，加工需注意散热。

线膨胀系数：约 13.5 × 10^-6 /K，与多数高温合金匹配良好。

磁性：无磁性。

四、规格形态与供应标准

GH4163作为航空发动机关键热端部件材料，其冶金质量要求极高，必须采用真空感应熔炼（VIM）工艺，对于板材和锻件，往往要求电渣重熔（ESR）以确保极高的纯净度和均匀性。

国内标准：GB/T 14992 (分类), GJB 1953 (航空用材), HB 5226 (板材), HB 5227 (棒材/锻件)。

国际标准：AMS 5833 (板材/带材), AMS 5834 (棒材/锻件), ASTM B463, UNS N07242。

常见规格：

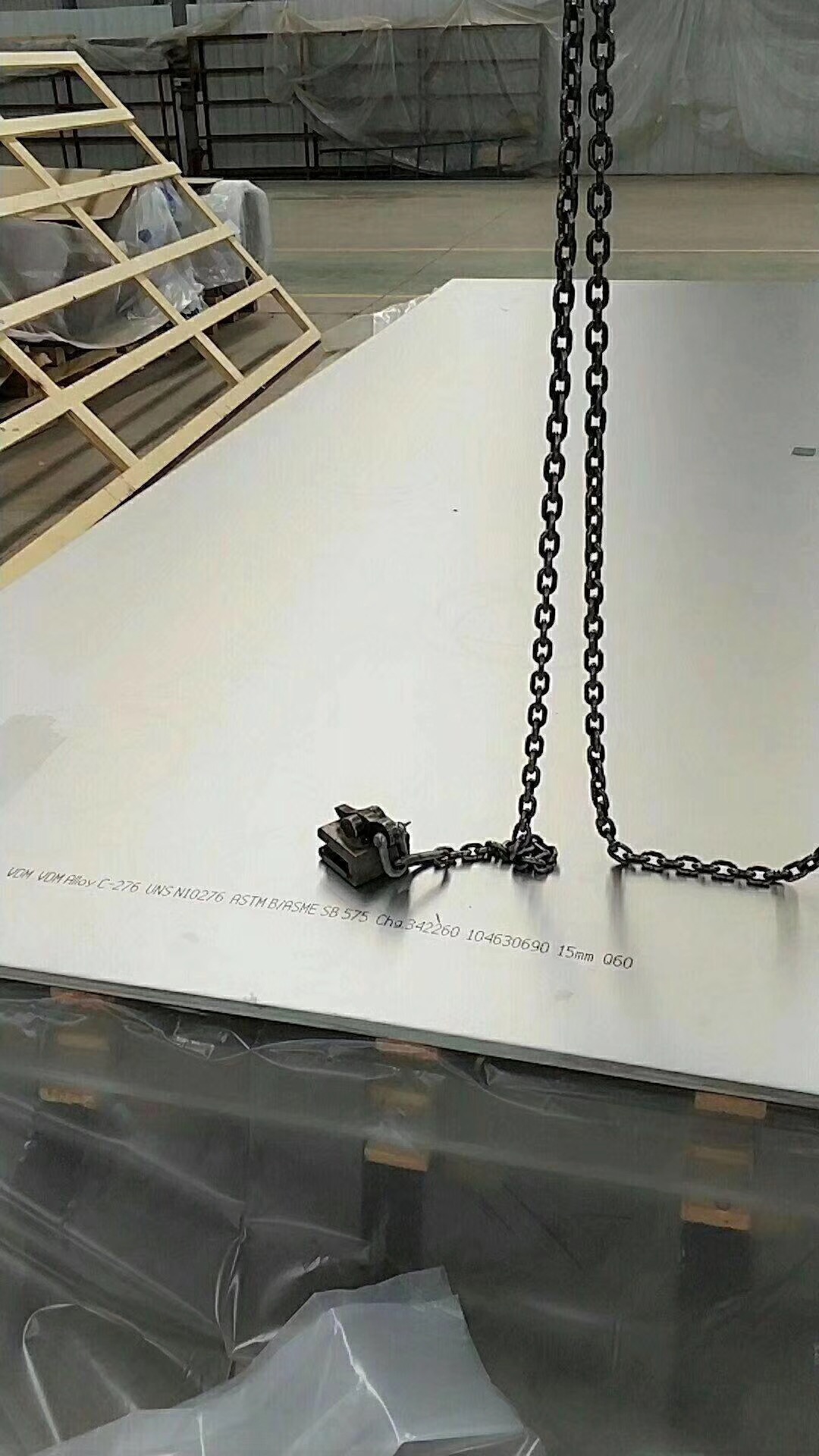

热轧/冷轧板材/带材（核心产品）：

厚度0.5mm - 10mm。这是GH4163用量最大的形态，专门用于制造加力燃烧室火焰筒、尾喷管调节片、密封环等薄壁焊接结构。表面质量要求极高，需经过酸洗或磨光，确保无氧化皮、裂纹、折叠等缺陷。

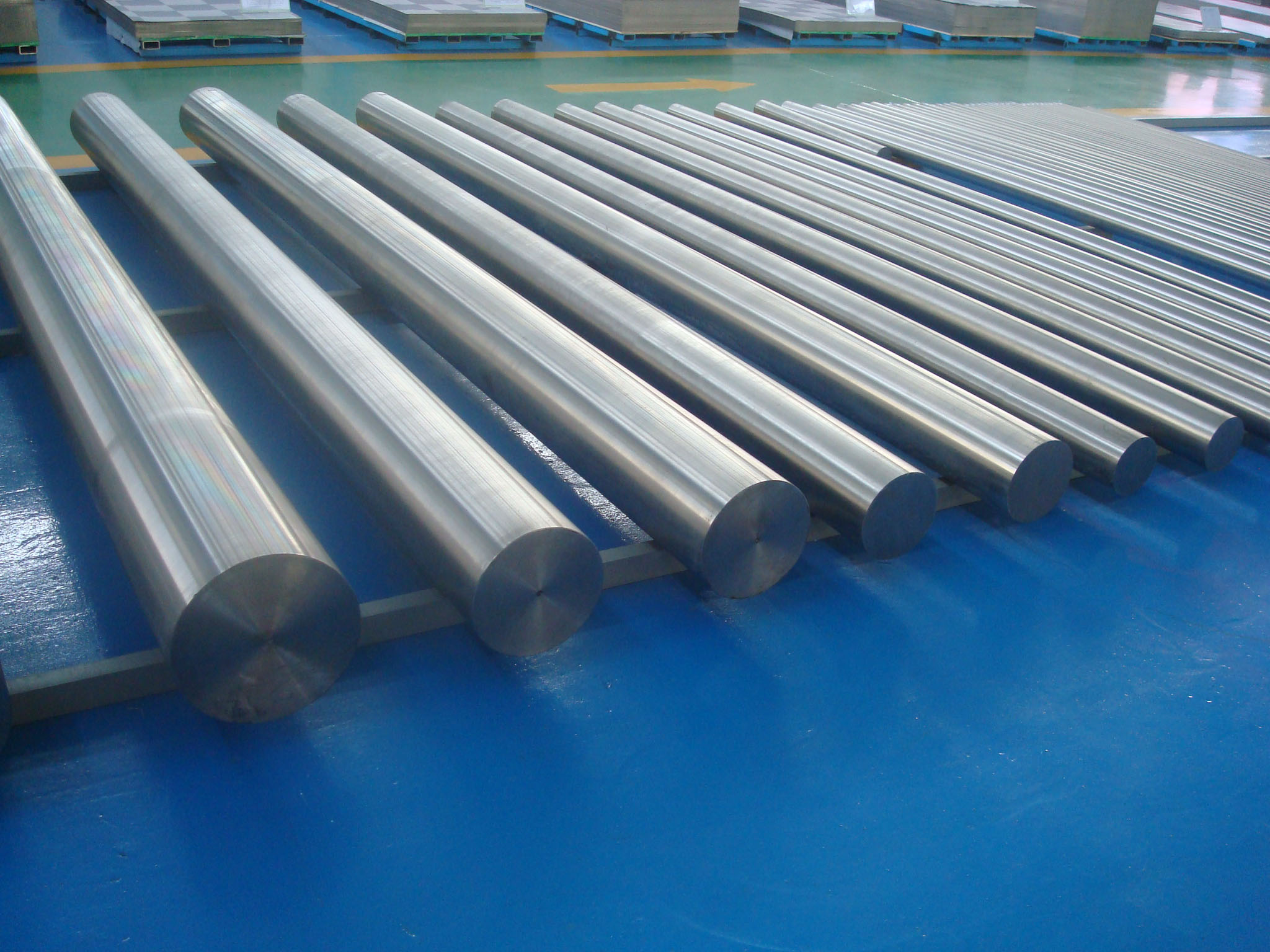

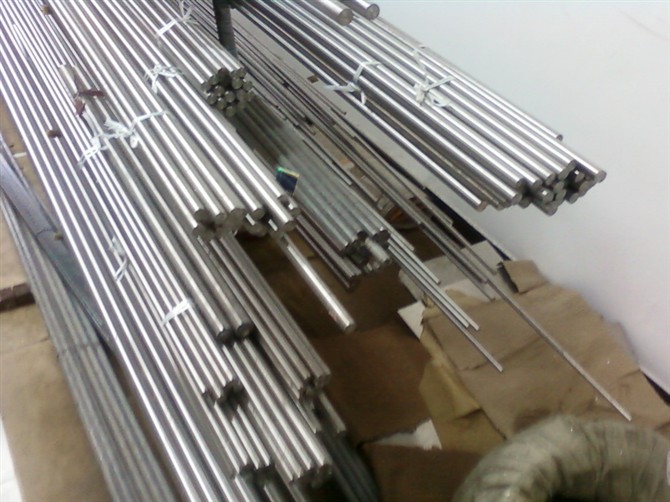

热轧/锻制棒材：

直径φ20mm - φ200mm。主要用于制造法兰、轴类、紧固件及小型锻件毛坯。

锻件：

饼状/环形锻件：用于制造大型法兰、机匣段、封严环等。晶粒度控制严格（通常ASTM 4-7级），确保各向同性。

丝材：

直径φ0.8mm - φ3.0mm。主要用作焊接填充金属（焊丝），确保焊缝性能与母材一致。

五、加工工艺：焊接与成形的“黄金搭档”

GH4163的加工性能总体优良，特别是其焊接性是其最大亮点，但在热加工和切削方面仍需注意其高硬度和加工硬化特性。

1. 热处理工艺

固溶处理：通常在1175℃ - 1205℃保温后快速水冷或空冷。

目的：溶解可能析出的碳化物，获得均匀的单一固溶体组织，最大化塑性和韧性。

注意：加热速度要快，保温时间要严格控制，防止晶粒过度长大。

去应力退火：焊接或冷成形后，通常在870℃ - 900℃保温1-2小时后空冷，以消除残余应力，防止应力腐蚀或变形。

2. 热变形加工

锻造温度范围：始锻温度约1150℃ - 1180℃，终锻温度不低于950℃。

GH4163的高温变形抗力较大，需要大吨位设备。

温度控制要精准，避免过热导致晶粒粗大。

加热控制：必须在保护气氛或中性气氛下加热，防止表面严重氧化和渗碳。

3. 焊接工艺（核心优势）

方法：适用于所有主流熔焊方法，包括钨极氩弧焊（GTAW）、熔化极气体保护焊（GMAW）、等离子弧焊（PAW）、电子束焊（EBW）等。

填充材料：必须使用与母材成分匹配的GH4163专用焊丝（如ERNiCrMo-11或同等牌号）。

工艺要点：

坡口准备：彻底清理坡口及两侧的油污、氧化物。

保护气体：使用高纯度氩气（Ar），背面也需充氩保护，防止焊缝氧化。

热输入控制：由于合金导热性差，需控制层间温度（通常<150℃），避免过热导致晶粒粗大或热裂纹（虽不敏感，但仍需规范操作）。

焊后处理：通常只需去应力退火，无需复杂的固溶+时效处理。

4. 机械加工

难点：加工硬化率高，切削力大，刀具磨损快，导热性差导致切削温度高。

策略：

状态选择：尽量在固溶态进行加工。

刀具：使用高性能硬质合金刀具（YG类或含钴量高的牌号），推荐涂层刀具（TiAlN, AlCrN）。

参数：低速、大进给、深切深，避免在硬化层上摩擦。

冷却：必须使用高压、大流量、含极压添加剂的高性能切削液，确保持续冷却和排屑。

5. 冷成形

GH4163在固溶态下具有良好的塑性，可以进行冷弯、冷冲压、旋压等加工。但需注意其加工硬化速度快，大变形量时需中间退火。

总结与展望：焊接高温合金的“不朽传奇”

GH4163合金代表了固溶强化型高温合金在900℃-950℃温区的最高水平，完美解决了“高强度”与“好焊接”这一长期困扰工程界的矛盾。它通过“高铬+高钼+高钴”的独特配方，构建了在超高温下坚不可摧且易于成形的微观结构，成为现代先进航空发动机加力燃烧室和尾喷管不可替代的核心材料。

尽管陶瓷基复合材料（CMC）正在挑战更高温度，但GH4163凭借其优异的综合性能、成熟的焊接工艺、可靠的服役记录以及相对低廉的成本，在未来很长一段时间内仍将是高温焊接结构的首选。
