支恩科普：高强度的完美统一-GH4169 镍铬铌基沉淀硬化合金

一、引言：定义现代航空动力的基石

如果说有一种高温合金能够代表人类航空航天工业的辉煌成就，那非GH4169（对应美国牌号Inconel 718，UNS N07718）莫属。自20世纪50年代问世以来，GH4169凭借其独特的成分设计、优异的综合性能以及无与伦比的工艺适应性，迅速占据了全球高温合金市场的半壁江山。据统计，在现代先进航空发动机中，GH4169的用量往往占到发动机总重量的30%-50%，是名副其实的“工业粮食”。

GH4169属于镍 - 铬 - 铌基沉淀硬化型变形高温合金。它的出现解决了一个长期困扰工程界的难题：如何在保持极高高温强度（最高使用温度约650℃-700℃）的同时，拥有极佳的焊接性和冷热加工成形性。不同于传统的铝钛强化合金（如GH4145），GH4169引入了铌（Nb）元素，形成了特殊的强化相机制，使其在650℃以下具有所有变形高温合金中最高的屈服强度和疲劳强度，同时避免了焊接裂纹的困扰。从战斗机的涡轮盘、压气机轴，到火箭发动机的推力室，再到深海石油钻井平台的关键部件，GH4169无处不在，是现代高端制造领域当之无愧的“全能王者”。

二、化学基因：铌元素的魔法与双重强化机制

GH4169的化学成分设计堪称冶金史上的经典案例。它在Ni-Cr基体中，巧妙地利用了铌（Nb）与钛（Ti）、铝（Al）的协同作用，构建了独特的“双重强化”体系。

1. 核心化学成分（质量分数 %）

镍 (Ni)：余量（通常50% - 55%）。提供稳定的奥氏体基体，确保合金具有良好的韧性和耐腐蚀性基础。

铬 (Cr)：17.0% - 21.0%。高铬含量赋予了合金卓越的抗氧化和抗腐蚀能力，能在650℃+的环境中形成致密的氧化膜，抵御燃气腐蚀。

铁 (Fe)：≤ 18.0%（通常控制在平衡量）。适量的铁不仅降低了成本，还起到了固溶强化作用，并改善了合金的热加工塑性。

铌 (Nb)：4.75% - 5.50%。这是GH4169的“灵魂”元素，也是其区别于其他高温合金的关键。

γ''相强化：铌与镍形成亚稳态的γ''相 (Ni3Nb)，这是一种体心四方（BCT）结构的有序相。γ''相在650℃以下具有极强的强化效果，是GH4169超高强度的主要来源。

Laves相控制：铌含量需严格控制，过量会导致脆性的Laves相析出，损害性能。

钛 (Ti) + 铝 (Al)：总量较低（Ti: 0.65%-1.15%, Al: 0.20%-0.80%）。

γ'相强化：它们形成传统的γ'相 (Ni3(Al,Ti))。在GH4169中，γ'相作为辅助强化相，与γ''相共同作用。

焊接性关键：较低的Al+Ti含量（通常<1.5%）是GH4169拥有优异焊接性的根本原因。它大大降低了合金的应变时效裂纹敏感性，使得焊后无需复杂的热处理即可避免开裂。

钼 (Mo)：2.80% - 3.30%。提供固溶强化，提升基体强度，并改善抗点蚀能力。

碳 (C)：≤ 0.08%。形成碳化物强化晶界。

硼 (B)、锆 (Zr)：微量添加，净化晶界，提升高温持久性能。

设计哲学：GH4169的设计核心在于“以铌代铝钛”。通过利用γ''相在650℃以下的超强强化能力，弥补了低Al/Ti带来的强度损失，同时换来了极佳的焊接性和加工性。这种设计使其成为650℃以下温区性价比最高、应用最广泛的结构材料。

三、核心性能：六边形战士的“全能表现”

1. 极高的室温及中高温强度

在-253℃至650℃的宽温域内，GH4169表现出惊人的强度水平。

屈服强度：在650℃下，其屈服强度可达1000MPa以上，远高于同温区的其他变形高温合金（如GH4141、GH3044等）。

抗拉强度：室温抗拉强度可轻松突破1300MPa，经过特殊热处理甚至可达1500MPa以上。

低温性能：由于面心立方结构稳定，GH4169在液氢、液氧温度（-253℃）下仍保持优异的韧性和强度，是航天低温燃料系统的理想材料。

2. 卓越的疲劳性能

高周/低周疲劳：GH4169具有极佳的高周疲劳强度和低周疲劳寿命，能够承受航空发动机高速旋转产生的巨大交变应力。

缺口敏感性：对缺口不敏感，即使在存在应力集中的部位（如螺栓螺纹、榫头），也能保持良好的疲劳性能。

3. 无与伦比的焊接性

这是GH4169最大的竞争优势。

抗裂纹：由于Al+Ti含量低，GH4169在焊接热影响区（HAZ）几乎不会产生应变时效裂纹。

工艺适应广：适用于氩弧焊（GTAW）、电子束焊（EBW）、激光焊（LBW）、扩散焊等多种焊接方法。

焊后状态：焊后可直接进行时效处理恢复性能，无需复杂的中间固溶处理，极大地简化了制造工艺，降低了成本。

4. 良好的抗氧化与耐腐蚀性

在700℃以下具有优异的抗氧化性。

对多种腐蚀介质（包括氯化物应力腐蚀开裂）具有极强的抵抗力，广泛应用于海洋工程和化工领域。

5. 物理性能

密度：8.19 g/cm³。

熔点：1260℃ - 1336℃。

热导率：约 11.4 W/(m·K)。

线膨胀系数：约 13.0 × 10^-6 /K。

磁性：无磁性。

四、规格形态与供应标准

GH4169是全球标准化程度最高的高温合金，供应链极其成熟。

国内标准：GB/T 14992 (分类), GB/T 14993 (棒材), GJB 1953 (航空用材), HB 5226/5227。

国际标准：AMS 5596 (板材), AMS 5662/5663 (棒材/锻件), AMS 5664 (线材), ASTM B637, ASTM B670。

常见规格：

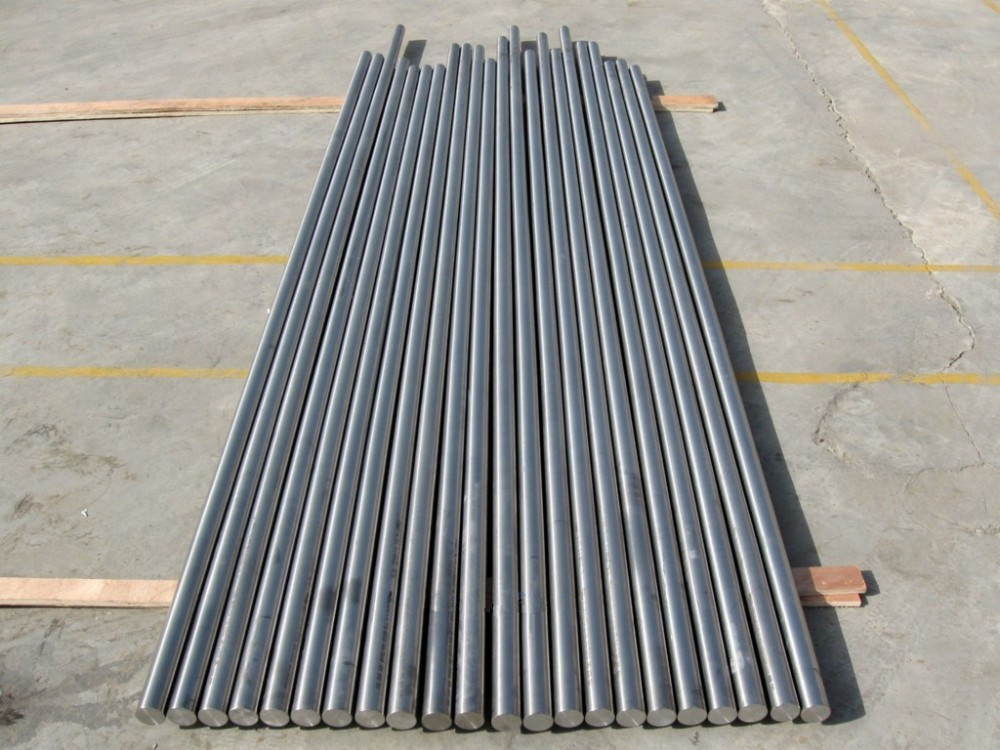

棒材/型材：

直径φ6mm - φ500mm。用于制造涡轮盘、轴类、螺栓、齿轮等。表面质量要求极高，常需剥皮或磨光。

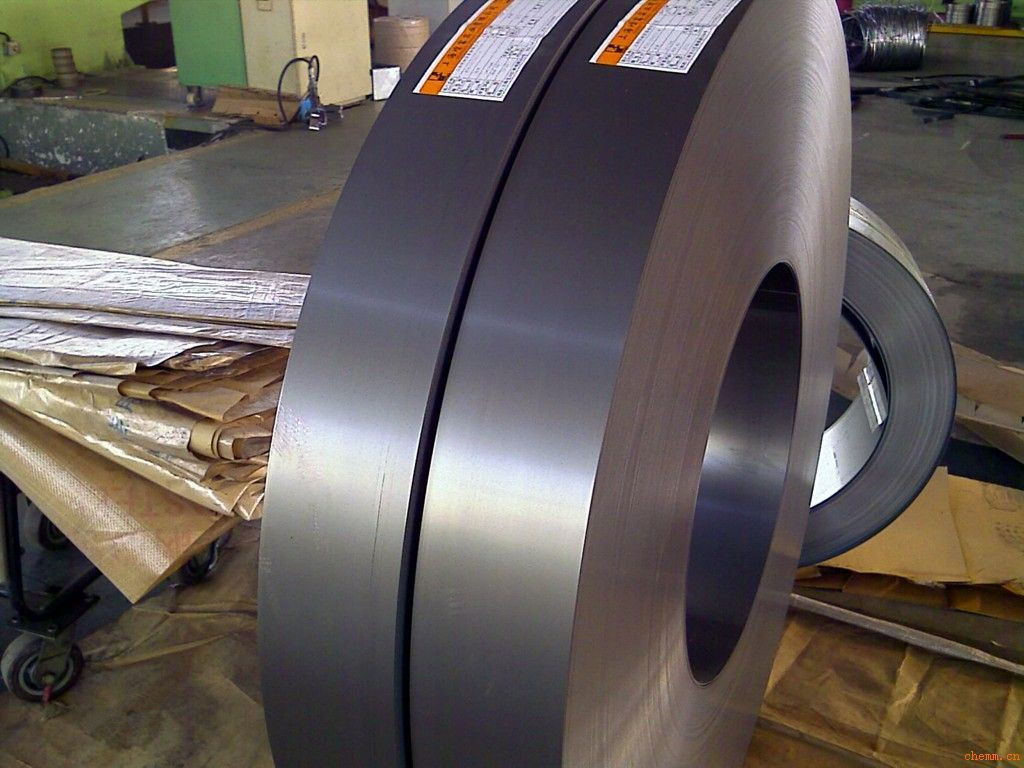

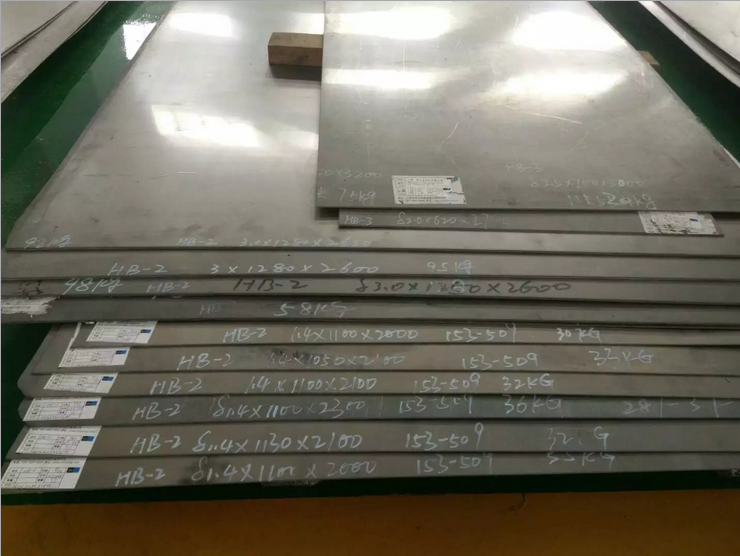

板材/带材：

厚度0.3mm - 50mm。用于制造机匣、燃烧室部件、密封片、波纹管等。

锻件：

饼状锻件：航空发动机涡轮盘、压气机盘的核心毛坯。要求极高的纯净度和均匀的晶粒度（通常ASTM 8-10级甚至更细）。

环形锻件：机匣、封严环。

自由锻件：各种异形结构件。

线材/丝材：

用于制造弹簧、紧固件、焊接填充金属（ERNiCrMo-3）。

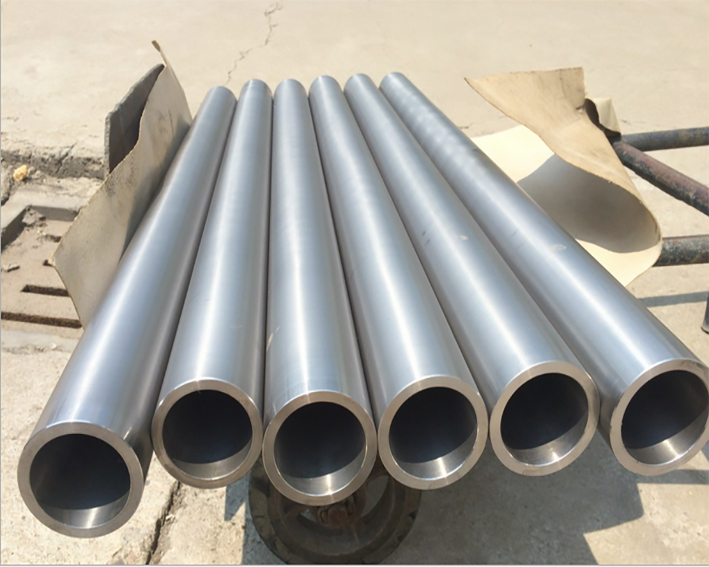

管材：

用于液压管路、仪表管线等。

五、加工工艺：从冶炼到成型的精密艺术

GH4169的加工工艺非常成熟，但因其高强度和加工硬化特性，仍需严格规范。

1. 冶炼工艺

主流工艺：真空感应熔炼（VIM）。这是航空级GH4169的标准配置，确保了极低的杂质含量和完美的成分均匀性。

高端工艺：对于关键转动件（如高压涡轮盘），采用三重熔炼（VIM+ESR+VAR），将夹杂物控制在极低水平，大幅提升疲劳寿命。

2. 热处理工艺：性能的灵魂

GH4169必须经过特定的热处理才能获得最佳性能，其核心是控制γ''相和γ'相的析出。

固溶处理：通常在950℃ - 980℃保温1小时后空冷或快冷。目的是溶解δ相（Ni3Nb，正交结构），防止其过多析出损害塑性，同时获得过饱和固溶体。

注：有时为了细化晶粒或控制δ相数量以改善缺口性能，会采用特定的“亚固溶”处理。

时效处理（核心）：采用双级时效制度。

典型工艺：先在720℃ ± 5℃保温8小时，炉冷至620℃；再在620℃ ± 5℃保温8小时，空冷。

作用：第一级析出细小的γ''相（主要强化相），第二级析出γ'相并稳定组织。这种制度能最大化合金的强度和韧性匹配。

去应力退火：焊接或冷加工后，通常在550℃ - 600℃进行去应力处理。

3. 热变形加工

锻造温度：始锻温度1050℃ - 1100℃，终锻温度900℃ - 950℃。

GH4169的锻造窗口相对较窄，且变形抗力大，需要大吨位设备。

严格控制终锻温度至关重要，过低会导致开裂，过高会导致晶粒粗大。

加热保护：需在保护气氛下加热，防止表面脱碳和氧化。

4. 机械加工

难点：典型的难加工材料。加工硬化严重，切削力大，刀具磨损快，导热性差导致切削热集中。

策略：

状态：尽量在固溶态（较软）进行粗加工，时效后进行精加工。

刀具：使用高性能硬质合金（YG类）或陶瓷刀具，推荐涂层（TiAlN）。

参数：低速、大进给、深切深，保持连续切削以避免在硬化层上摩擦。

冷却：高压大流量切削液是必须的。

5. 焊接工艺

优势：如前所述，焊接性极佳。

填充材料：常用ERNiCrMo-3 (Inconel 82/182系列) 或母材成分焊丝。

焊后处理：焊后必须进行固溶+双级时效全套热处理，以恢复焊缝性能。

总结与展望：不可撼动的“王者地位”

GH4169合金是材料科学史上的一座丰碑。它通过巧妙的铌强化机制，成功打破了高强度与好焊接性不可兼得的魔咒，成为了650℃以下温区无可争议的统治者。

尽管新型粉末冶金高温合金、单晶合金以及陶瓷基复合材料（CMC）正在向更高温度发起挑战，但在650℃及以下的广阔应用领域，GH4169凭借其卓越的综合性能、成熟的工艺体系、庞大的应用数据支持以及极具竞争力的成本，其地位在可预见的未来依然不可撼动。它是航空发动机的“骨骼”与“关节”，是航天器的“血管”与“神经”，更是现代工业文明的坚实基石。
