百科解读：GH4098合金

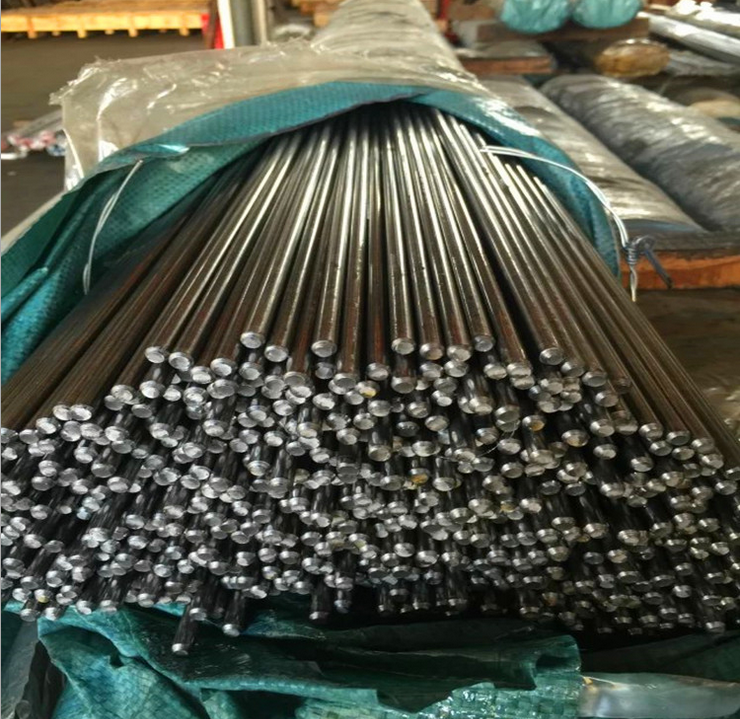

GH4098（GH98）是一种Ni-Cr基沉淀硬化型变形高温合金，对应俄罗斯ЭП693（ХН68МВКТЮР）牌号，是我国高温合金体系中工作温度最高的材料之一。该合金的突出特点是长期工作温度可达1000℃，短时使用温度可达1100℃，是目前国内应用最为广泛的1000℃级高温承力结构材料。GH4098通过钨、钼、铬、钴等多种元素进行固溶强化，并借助铝、钛、铌等元素形成γ‘相实现沉淀强化，辅以微量硼、铈元素强化晶界，形成了综合强化效果显著的材料体系。该合金不仅具有优异的室温和高温强度，还表现出良好的抗氧化性能和加工焊接性能，主要产品形式包括热轧棒材、锻件、冷轧薄板、带材及环件等。

一、合金成分设计与强化机制

GH4098合金的成分设计体现了多元综合强化的先进理念，通过固溶强化、沉淀强化和晶界强化的协同作用，实现了1000℃级高温下的优异性能。合金以镍为基体（含量为余量），镍元素赋予合金良好的面心立方结构稳定性和高温韧性。铬含量控制在17.5%-19.5%范围内，主要作用是在高温下形成致密的Cr₂O₃氧化膜，赋予合金优异的抗氧化和抗燃气腐蚀能力。

固溶强化方面，合金中添加了多种难熔元素。钨含量为5.5%-7.0%，钼含量为3.5%-5.0%，钴含量为5.0%-8.0%。这些元素固溶于镍基体中，通过原子尺寸差异引起晶格畸变，有效提高了合金的高温强度和蠕变抗力。特别是钴的加入，不仅增强了固溶强化效果，还降低了基体的堆垛层错能，促进了高温下位错交滑移的抑制，改善了合金的热稳定性。

沉淀强化是GH4098获得高温强度的关键机制。合金中添加了2.5%-3.0%的铝和1.0%-1.5%的钛，两者与镍结合形成γ‘相（Ni₃(Al,Ti)），通过时效处理使γ‘相在基体中弥散析出，产生显著的沉淀硬化效果。此外，合金中还添加了不超过1.5%的铌，铌元素可进入γ‘相，进一步提高强化相的热稳定性。研究表明，γ’相的尺寸、形态和分布对合金的力学性能有决定性影响，通过热处理工艺的精确控制，可以获得最佳的综合性能。

晶界强化方面，合金中微量添加了硼（≤0.005%）和铈（≤0.02%）等元素。这些元素偏聚于晶界，通过强化晶界来提高合金的高温持久性能和抗蠕变能力。为保障合金的纯净度和高温性能稳定性，GH4098对杂质元素有严格限制：铁≤3.0%、硅≤0.30%、锰≤0.30%、磷≤0.015%、硫≤0.015%、铜≤0.07%。这种严格的成分控制为合金在1000℃高温环境下的长期稳定服役提供了基础保障。合金通常采用真空感应熔炼加真空自耗重熔的双联工艺，或真空感应熔炼加电渣重熔工艺进行冶炼，以确保成分的均匀性和组织的纯净度。

二、物理性能与力学性能特征

GH4098合金的物理性能参数充分体现了其作为1000℃级高温结构材料的特点。合金密度为8.40 g/cm³，无磁性，熔点在1345-1390℃之间。合金具有优异的高温抗氧化性能，在1000℃空气介质中1000小时的氧化速率为0.368g/(m²·h)，在1100℃下为0.715g/(m²·h)。这些数据表明合金表面形成的Cr₂O₃氧化膜具有良好的致密性和附着力，能够有效阻止氧的进一步侵入。

力学性能方面，GH4098展现出优异的高温强度特性。经过标准热处理的锻制和轧制棒材，在室温下抗拉强度≥1230MPa，屈服强度≥785MPa，延伸率≥20%，断面收缩率≥22%。在800℃高温下，抗拉强度仍可达到900MPa以上；在900℃时，抗拉强度≥470MPa，屈服强度≥431MPa，延伸率≥14%。冷轧板经标准热处理后，900℃抗拉强度≥490MPa，延伸率≥35%；1000℃时抗拉强度仍可达到150MPa以上。

高温持久性能是GH4098合金的核心优势之一。研究表明，合金在800-1000℃温度范围和90-680MPa应力条件下具有优异的短时持久性能。在900℃/200MPa条件下，持久寿命可达100小时以上。合金的室温拉伸强度可达1300MPa以上，屈服强度超过1030MPa，延伸率保持在12%以上。值得注意的是，FGH4098（粉末冶金版）在室温和650℃条件下的疲劳裂纹扩展行为研究表明，细晶组织在室温下具有更好的短疲劳裂纹扩展抗力，晶界对裂纹扩展有明显的阻碍作用。

合金的物理参数还包括良好的热物理性能，其热膨胀系数与典型镍基高温合金相当，有助于在温度变化条件下保持结构稳定性。这些优异的力学性能使GH4098成为制造1000℃级高温承力部件的理想材料。

三、组织结构稳定与强化机制

GH4098合金的组织结构特征决定了其在高温服役条件下的稳定性。合金的金相组织主要由奥氏体基体、γ’沉淀强化相以及晶界碳化物构成。γ‘相是合金的主要强化相，其体积分数可达40%-50%，尺寸、形态和分布通过热处理工艺进行精确控制。研究表明，通过固溶加时效处理，可获得理想的γ’相分布，确保合金在1000℃以下长期使用时的组织稳定性。

合金的晶界特征对高温性能有重要影响。晶界上析出的碳化物和硼化物能够有效阻碍晶界滑移，提高高温持久性能。微量元素硼和铈的添加显著改善了晶界强度，减少了高温晶界脆化倾向。对于粉末冶金FGH4098合金，晶粒度对疲劳裂纹扩展行为有明显影响，细晶组织由于晶界的阻碍作用，在室温下具有更好的抗疲劳性能。

GH4098合金的组织稳定性优异，在1000℃以下长期使用时，组织不会发生明显退化。这得益于合金中高含量的固溶强化元素（钨、钼、钴）和合理的γ‘相形成元素配比，有效抑制了有害相（如σ相、μ相等）的析出。研究表明，通过控制热处理工艺，可以获得理想的晶粒尺寸和γ’相分布，从而实现强度和塑性的良好匹配。

高温氧化行为方面，GH4098合金在1000℃以下表现出优异的抗氧化性能。合金表面形成的Cr₂O₃氧化膜致密稳定，能够有效阻止氧的向内扩散。在更高的1100℃温度下，氧化速率虽然有所增加，但仍保持较好的抗氧化能力。对于涡轮盘用粉末冶金FGH4098合金，在650℃真空环境下，晶界氧化现象仍然存在，主要形成铬的氧化物，这在一定程度上会影响材料的疲劳性能。

四、工艺加工特性与工程应用

GH4098合金的工艺加工特性与其高温性能同样重要，直接关系到材料的工程应用效果。在热加工方面，合金的变形温度范围为950℃-1180℃，铸锭的装炉温度不得高于1000℃，加热温度控制在1140℃-1180℃；开轧温度不低于900℃，终轧温度不低于1050℃。环件成形采用环轧工艺，加热温度控制在1100℃左右，通过精密轧制可获得直径达3米、壁厚10-50mm的环形件。热加工后通常采用空冷方式冷却。

冷加工成形性能方面，GH4098合金在固溶状态下具有较好的塑性。冷轧带材可生产厚度0.3-0.6mm的精密带材，冷轧板可生产厚度0.5-2.5mm的薄板。为消除冷作硬化，中间热处理建议在1080℃-1120℃进行淬火，冷却方式根据截面厚度选择：厚度小于2mm采用风冷，大于2mm采用水冷或喷水冷却。

焊接性能是GH4098合金的工艺优势之一。合金具有良好的氩弧焊焊接效果，也可采用点焊、滚焊、电子束焊接等方法进行连接。建议使用母材金属丝作为填充材料，也可使用同类型合金作为填充材料。对于异种材料的焊接，可以选择不同类型的合金作为填充材料。焊后需进行时效处理以恢复材料性能。

热处理是调控GH4098合金性能的关键环节。根据产品类型不同，采用不同的热处理制度：

对于锻制和轧制棒材，标准热处理制度为：（1080-1100）℃保温（2-4）小时空冷，随后760℃±20℃保温（12-16）小时空冷。

对于冷轧板，热处理制度为：1090℃±10℃保温20分钟水冷或炉冷，随后760℃±10℃保温（8-12）小时空冷。

对于冷轧带材，热处理制度为：（1080-1120）℃水冷或空冷。

这种复杂的热处理制度反映了GH4098合金性能对微观组织的敏感性，说明只有通过精确的热工艺控制，才能充分发挥合金的性能潜力。

GH4098合金已在航空航天和能源装备领域获得成功应用。主要应用包括：航空发动机和导弹发动机的涡轮叶片、隔热屏、尾喷管、加力燃烧室等高温零部件；燃气轮机的导向叶片、密封环、燃烧室部件；核反应堆热交换器管板、高温炉辊、化工反应器内衬等工业装备。在国外，类似牌号已用于发动机挡板、加强筋、飞行器固定件、导向叶片等1000℃工作温度的冷冲压和焊接零部件。对于长期在高温下工作的零件，可采用W-2珐琅涂层进行有效的抗氧化保护。

结语

GH4098（GH98）镍基高温合金以其Ni-Cr基体的合理成分设计、多元元素的综合强化、优异的组织稳定性以及良好的加工工艺性能，在1000℃级高温领域展现出显著的应用优势。该合金通过钨、钼、铬、钴等元素的固溶强化，铝、钛、铌等元素的γ‘相沉淀强化，以及硼、铈等元素的晶界强化，实现了多种强化机制的协同作用，获得了优异的高温强度与塑韧性匹配。
