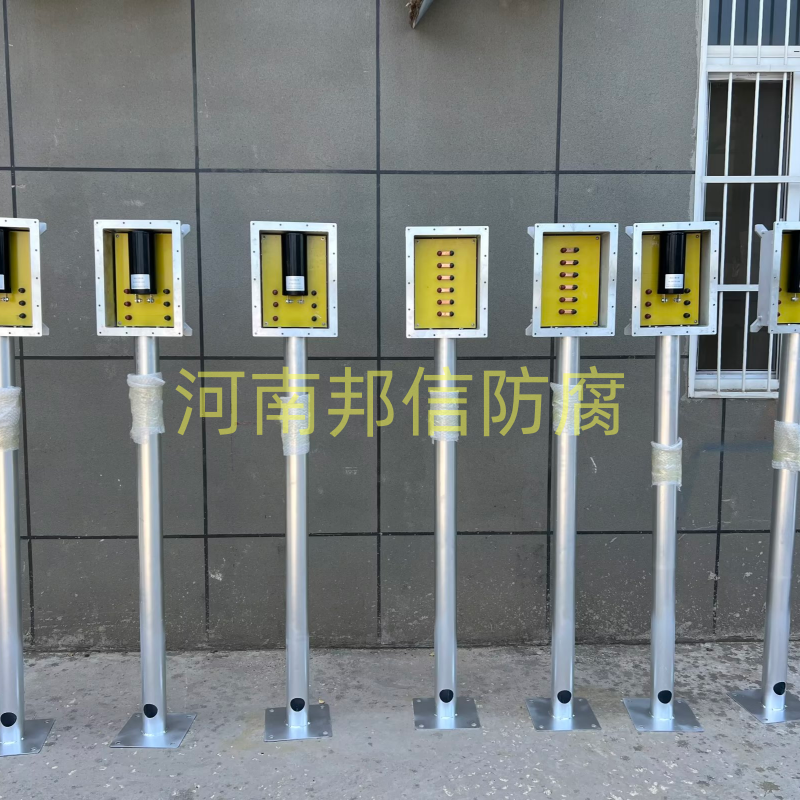

管道强磁干扰 10842000 智能型固态去耦合器（SSD）技术方案该规格 SSD 专为 Φ108mm×4mm 管道设计，长度 2000mm，适配强磁干扰场景（如高压 / 铁路感应区），核心通过 “阻直通交 + 智能监测 + 强浪涌防护”，隔离阴极保护直流、泄放强交流杂散电流，将管道交流干扰电压降至≤1V，保障防腐与安全。一、核心功能与强磁适配设计直流隔离（稳阴极保护）：±2V（可调至 ±5V）直流闭锁区间呈高阻抗（≥1000MΩ），漏电流≤1μA，阻止阴保电流流失，维持电位稳定在 - 0.85V~-1.20V（CSE），避免强磁环境下直流电位漂移。强交流泄放（抗磁干扰）：50Hz 交流阻抗≤30-50mΩ，稳态通流≥45A（可定制至 100A），短时耐受≥3500A（50Hz/30 周波），可将强磁感应的 35V + 交流电压快速降至≤1V 安全阈值，抑制交流腐蚀。浪涌防护（防雷击 / 强脉冲）：雷击浪涌耐受 50-100kA（8/20μs），纳秒级响应（≤25ns），嵌位残压≤±6V，防护强磁环境下的感应雷与线路故障过压。智能监测（远程运维）：内置多维度传感器，采集管道电位、排流电流、设备温度、接地电阻等数据，通过 4G/LoRa 上传云端，支持异常告警（如电位突变、过流）与远程参数调整，适配强磁干扰下的无人值守场景。二、关键技术参数（强磁干扰专项）参数类别强磁适配指标设计依据电气性能 直流闭锁电压：±2V（可调） 匹配阴极保护电位，防误通 / 泄漏交流稳态通流：≥45A（可至 100A） 应对强磁感应的大电流干扰交流阻抗：≤30-50mΩ（50Hz） 低阻快速泄放，压降≤1.35V（45A 时）浪涌耐受：100kA（8/20μs） 强磁区雷击 / 感应过压风险更高响应时间：≤25ns（纳秒级） 瞬态强干扰快速钳位机械与安全 外形尺寸：108mm（外径）×4mm（壁厚）×2000mm（长度） 适配 Φ108mm 管道，焊接 / 法兰安装防爆等级：Ex d ⅡC T6/Ex e Ⅱ T4 1 区 / 2 区爆炸危险环境，适配油气场景防护等级：IP67（埋地）/IP65（户外） 强磁场景多为野外 / 埋地，防尘防水外壳材质：316L 不锈钢（可选铸铝） 抗强磁环境下的腐蚀与机械冲击环境适配 工作温度：-40℃~+70℃ 适配强磁干扰区的极端温湿度耐盐雾：≥5000 小时 沿海 / 盐雾强磁区防腐需求三、安装与接地规范（强磁区强化）安装位置：紧邻绝缘接头 / 法兰被保护侧，强磁干扰源（高压 / 铁路）交叉点两侧各装 1 台，每 2km 1 台，缩短排流路径，降低强磁感应距离。接地强化（核心）：采用双铜包钢接地极（Φ20mm×6m，间距≥5m），接地电阻≤4Ω（强干扰区≤1Ω）；土壤电阻率＞1000Ω・m 时，加降阻剂 + 接地网，确保强电流泄放通道通畅。接线要求：SSD 负极接管道、正极接接地极；线缆用≥35mm² 多股铜芯（强流场景），铜鼻子压接 + 防爆格兰头密封，长度≤20m，减少强磁环境下的线缆感应损耗。测试验收：安装后检测管道交流电压≤1V、直流电位稳定，接地回路导通正常，智能模块数据上传无延迟。

一、核心功能与工作原理直流隔离：常态下呈≥1MΩ 高阻抗，直流漏电流≤1μA，闭锁电压 ±1V~±5V 可调，确保阴极保护电位稳定在 - 0.85V~-1.20V（CSE），防止保护电流泄漏。交流泄放：50Hz 交流阻抗≤50mΩ，稳态通流 20-100A，可耐受≥3500A（50Hz/30 周波）工频故障电流，将管道交流干扰电压降至≤1V 安全阈值。过压防护：雷击浪涌耐受 50-100kA（8/20μs），纳秒级（≤1μs）响应，钳位残压≤6V，防护直击雷与感应雷，失效时自动短路保护。测试监测：集成电位 / 电流测试端子、接地端子，支持现场巡检；智能型可选 4G/LoRa 模块，实时上传电压、电流、温度与导通次数，实现远程故障告警。二、关键技术参数与选型表参数类 核心指标 选型范围 应用依据防爆安全 防爆类型 隔爆型 Ex d ⅡC T6 / 增安型 Ex e Ⅱ T4 1 区 / 2 区爆炸危险等级，IIC 适用于氢气、乙炔等高危介质外壳材质 铸铝 / 316L 不锈钢，环氧灌封 户外选铸铝，沿海 / 腐蚀环境选不锈钢防护等级 IP65（户外）/IP67（埋地）/IP68（水下） 按安装场景防尘防水需求电气性能 直流闭锁电压 ±2V（常用）/±1V~±5V 可调 覆盖阴极保护电位，避免误导通交流稳态通流 45A（常规）/100A（强干扰） 按杂散电流强度，强干扰段选高值浪涌耐受 50kA（普通区）/100kA（高雷区） 雷暴高发区选≥100kA，配合 SPD 协同防护响应时间 ≤1μs（高速型≤25ns） 瞬态过压场景需纳秒级响应环境适配 工作温度 -40℃~+70℃（常规）/ 宽温定制 适配高寒、沙漠等极端环境耐候性 耐盐雾≥5000 小时，抗风沙 沿海 / 盐雾环境需加强防腐处理

一、核心功能与工作原理直流隔离：直流闭锁电压 ±1V~±5V 可调，直流阻抗≥1000MΩ、漏电流≤1μA，阻止阴极保护电流流失，确保电位稳定在 - 0.85V~-1.20V（CSE）。交流泄放：50Hz 交流阻抗≤50mΩ，稳态通流 20-100A，短时耐受≥3500A（50Hz/30 周波），高效泄放杂散电流。过压防护：雷击浪涌耐受 50-100kA（8/20μs），纳秒级响应（≤1μs），嵌位残压≤±6V，防护直击雷与感应雷。测试监测：集成电位 / 电流测试端子、接地端子，支持现场巡检；智能型可通过 4G/LoRa 上传电压、电流、温度、导通次数等数据，实现故障告警。二、关键技术参数与选型参数类别核心指标选型范围应用依据电气性能 直流闭锁电压 ±1V~±5V（可调） 匹配阴极保护电位，避免误通 / 泄漏直流漏电流 ≤1μA（高精度）/≤1mA（常规） 漏电流越小，阴极保护损耗越低交流稳态通流 20-100A（50Hz） 按杂散电流强度确定，强干扰选高值浪涌耐受 50-100kA（8/20μs） 高雷区选≥100kA，普通区选 50kA响应时间 ≤1μs（高速型≤25ns） 瞬态过压场景需纳秒级响应安全防护 防爆等级 Ex d ⅡC T6/Ex e Ⅱ T4/Ex i 按爆炸危险区域（1 区 / 2 区）与温度组别防护等级 IP65（户外）/IP67（埋地）/IP68（水下） 户外选 IP65，埋地 / 水下选 IP67/IP68外壳材质 铸铝 / 316L 不锈钢 / 碳钢（环氧灌封） 腐蚀环境选不锈钢，普通户外选铸铝智能功能 通信模块 4G/5G/LoRa（可选） 远程监测与运维需求传感器配置 电压 / 电流 / 温度 / 导通次数 故障诊断与状态评估需求

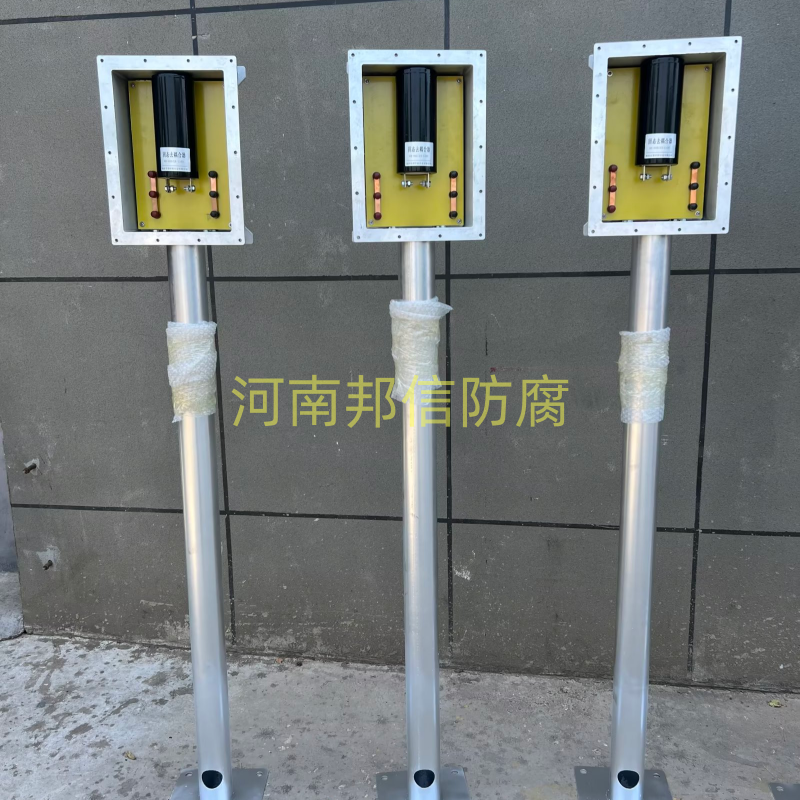

防爆型固态去耦合器（SSD）阴极保护应用方案防爆型固态去耦合器是油气、化工等爆炸性危险场所阴极保护的核心设备，在满足 “阻直通交 + 过压防护” 基础上，通过防爆外壳与安全设计，适配 1 区 / 2 区危险环境，可隔离直流保护电流、泄放交流杂散电流与雷击浪涌，保障管道 / 储罐等金属构筑物安全防腐。一、防爆核心设计与认证（安全底线）防爆类型与等级常用隔爆型（Ex d）或增安型（Ex e），适配 Zone 1/2、IIA‑IIC、T4‑T6，满足 GB 3836、ATEX/IECEx。外壳材质：铸铝 / 不锈钢 + 环氧灌封，密封无电弧外泄，防护等级 IP65‑IP68。安全冗余失效短路设计，过压 / 过流时保持接地通路，避免管道悬浮。内置过热 / 过流保护，故障自诊断与远程告警，降低现场巡检风险。二、核心电气参数（选型 10 条）参数项典型值备注直流闭锁电压 ±2V（可调 ±1~±5V） 匹配阴极保护电位（-0.85~-1.5V CSE）直流绝缘阻抗 ≥1000MΩ 漏电流≤1μA，防止保护电流流失交流通流容量 持续≥45A，短时≥3500A（50Hz/30 周波） 应对高压 / 电气化铁路故障电流交流阻抗（50Hz） ≤50mΩ 压降≤1.35V（45A 时），确保排流效率雷击耐受（8/20μs） 10~100kA 多雷区选≥50kA，按 GB/T 18802.1 选嵌位残压 ≤±6V（10kA 冲击） 纳秒级响应，保护绝缘层响应时间 ≤500ns 瞬态过压快速泄放，无续流工作温度 -45℃~+60℃ 适配极端气候，满足防爆环境宽温要求通信接口 RS485/LoRa/NB‑IoT 支持远程监控与故障预警防爆认证 Ex d IIC T4 / Ex e IIB T6 按危险区域划分选型三、工作原理（4 条）直流隔离：常态高阻抗，阻断直流保护电流流失与外部直流杂散电流侵入。交流导通：对 50Hz 工频等交流干扰低阻抗泄放，控制管道交流电位≤4V。嵌位过压保护：MOV+TVS + 半导体开关协同，纳秒级嵌位至 ±6V，泄放后自动复位。智能协同：MCU 实时监测电位 / 电流 / 温度，动态调整参数，适配复杂工况。四、安装与接地要点（5 条）安装位置：与绝缘接头 / 法兰并联，靠近高压 / 铁路干扰段，每 2~3km 1 台；防爆区需远离火源与通风不良处。接地配置：铜包钢接地极（Φ20mm×6m），土壤电阻率 > 1000Ω・m 加降阻剂，接地电阻≤4Ω（强干扰≤1Ω）。等电位连接：铜排 / 铜编织线连接设备外壳、管道、接地网，消除电位差防电火花。导线要求：连接导线≥25mm²，短直布置，接触电阻 < 10mΩ，防爆挠性管过渡。安装规范：符合 NACE SP0169、GB/T 21448，防爆接线盒密封，禁止带电开盖。

一、核心抗干扰设计与安全特性高频宽频响应频率覆盖 DC 0–3kV、AC 50Hz–20kHz，精准抑制高铁 50Hz 工频与 3/5/7 次谐波叠加干扰。响应时间≤25ns（增强型），动态跟踪列车启停脉冲电流，防止电位突变击穿绝缘层。防爆与防护冗余防爆型采用 Ex d IIC T4 隔爆外壳，适配沿线 1 区 / 2 区危险环境，符合 GB 3836、ATEX。内置 MOV+GDT + 半导体开关复合防护，雷击耐受 10–100kA（8/20μs），嵌位残压≤±6V。失效短路设计，过压 / 过流时保持接地通路，避免管道悬浮引发安全风险。智能自适应控制集成 MCU/DSP，实时监测电位 / 电流 / 温度，动态调整排流阈值，将电位波动控制在 ±0.5V 内。支持 RS485/LoRa/NB‑IoT 远程监控与故障告警，降低现场巡检频次与风险。二、核心电气参数（选型 10 条）参数项典型值备注直流闭锁电压 ±2V（可调 ±1–±5V） 匹配阴极保护电位‑0.85~‑1.2V CSE直流绝缘阻抗 ≥1000MΩ 漏电流≤1μA，防止保护电流流失交流通流容量 持续≥60A，短时≥3500A（50Hz/30 周波） 冗余应对高铁故障电流交流阻抗（50Hz） ≤30mΩ 压降≤1.8V（60A 时），提升排流效率雷击耐受（8/20μs） 50–100kA 多雷区选≥100kA，按 GB/T 18802.1 选型嵌位残压 ≤±6V（10kA 冲击） 纳秒级嵌位，保护管道外防腐层工作温度 ‑45℃~+85℃ 适配高寒 / 高温极端气候防护等级 IP65–IP68 耐受沿线潮湿、盐雾、埋地 / 阀井工况通信接口 RS485/LoRa/NB‑IoT 支持远程监控与故障预警防爆等级 Ex d IIC T4 / Ex e IIB T6 按危险区域划分选型三、工作原理（4 条）直流隔离：常态下呈现≥1000MΩ 高阻抗，阻断阴极保护直流电流流失，同时防止外部直流杂散电流侵入。交流排流：对 50Hz 工频及谐波提供≤30mΩ 低阻抗通道，快速泄放至大地，将交流干扰电压控制在 1V 以下。过压嵌位：过压时复合防护模块纳秒级导通，嵌位至安全电压，泄放后自动复位，无续流。协同防护：与极性排流器并联，SSD 泄放交流与浪涌，极性排流器定向排出残留直流分量，实现全频段杂散电流治理。

一、核心电气参数（10 条）参数项典型值备注直流闭锁电压 ±2V（可调 ±1–±5V） 匹配阴极保护电位‑0.85~‑1.2V CSE直流绝缘阻抗 ≥1000MΩ 漏电流≤1μA，防止保护电流流失交流通流容量 持续≥50A，短时≥3500A（50Hz/30 周波） 冗余应对高铁 / 高压线路干扰交流阻抗（50Hz） ≤30mΩ 压降≤1.5V（50A 时），提升排流效率雷击耐受（8/20μs） 50–100kA 多雷区选≥100kA，按 GB/T 18802.1 选型嵌位残压 ≤±6V（10kA 冲击） 纳秒级嵌位，保护外防腐层工作温度 ‑40℃~+85℃ 适配城市 / 野外极端气候防护等级 IP65–IP68 耐受潮湿、盐雾、埋地 / 阀井工况防爆等级 Ex d IIC T4 / Ex e IIB T6 按站场 / 阀井危险区域划分通信接口 RS485/LoRa/NB‑IoT 支持远程监控与故障预警二、核心功能与工作原理（4 条）直流隔离：常态下呈≥1000MΩ 高阻抗，阻断阴极保护直流电流流失，稳定管道电位在‑0.85~‑1.2V CSE。交流排流：对 50Hz 工频及谐波提供低阻抗通道，快速泄放至大地，将交流干扰电压控制在 1V 以下。过压嵌位：内置 MOV+GDT，纳秒级泄放雷击 / 操作过电压，嵌位残压≤±6V，保护绝缘层。协同防护：与极性排流器并联，SSD 泄放交流与浪涌，极性排流器排出残留直流分量，实现全频段杂散电流治理。三、安装与接地要点（5 条）安装位置：与绝缘接头 / 法兰并联，高铁 / 高压线路并行段每 1–2km 1 台，交叉穿越处两侧各增设 1 台；避开强电磁场，安全距离≥1.5 倍塔高 / 接触网高度。接地配置：采用铜包钢接地极（Φ20mm×6m），土壤电阻率 > 1000Ω・m 时填充降阻剂，接地电阻≤4Ω（强干扰区≤1Ω）；接地极与管道间距≥5m。等电位连接：用铜排 / 铜编织线连接设备外壳、管道、接地网，消除电位差，防止电火花与电弧。导线要求：连接导线短直，截面积≥35mm²（50A 级），接触电阻 < 10mΩ，防爆区配防爆挠性管过渡。安装规范：符合 NACE SP0169、GB/T 21448，防爆接线盒严格密封，禁止带电开盖；设备与轨道 / 线路平行安装，减少电磁耦合干扰。

一、核心功能与工作原理（4 条）单向排流：内置二极管 / 可控硅，正向（管道→大地）低阻抗导通，反向（大地→管道）高阻截止，防止阴极保护电流外泄与反向杂散电流侵入。直流分量治理：定向排出交直流混合干扰中的直流分量，与 SSD 分工协同，SSD 负责交流与浪涌，极性排流器负责直流定向排流。过压防护：集成 SPD（MOV/GDT），抑制雷击 / 操作过电压，响应时间≤0.1ms，嵌位残压≤±6V，保护内部元件与管道外防腐层。电位稳定：将管道电位波动控制在 ±0.5V 内，适配阴极保护电位‑0.85~‑1.2V CSE，避免过保护或欠保护。二、核心电气参数（10 条）参数项典型值备注额定正向电流 10–200A（可选） 按杂散电流峰值 ×1.2–1.5 冗余选型正向导通压降 ≤0.7V（二极管）/≤1.5V（可控硅） 降低排流损耗，提升效率反向耐压 ≥1000VDC 防止反向过压击穿，适配高压场景反向绝缘阻抗 ≥100MΩ 漏电流≤1μA，阻断保护电流流失响应时间 ≤0.1ms 快速跟踪电位突变，抑制瞬态干扰浪涌耐受（8/20μs） 10–50kA 多雷区选≥50kA，按 GB/T 18802.1 选型工作温度 ‑40℃~+85℃ 适配高寒 / 高温极端气候防护等级 IP65–IP68 耐受埋地 / 阀井 / 盐雾工况防爆等级 Ex d IIC T4 / Ex e IIB T6 按危险区域划分选型连接电阻 ≤10mΩ 减少接触损耗，提升排流效率三、选型与应用场景选型要点（4 条）电流冗余：额定正向电流≥实测杂散电流峰值 ×1.2–1.5，强干扰段选可控硅（SCR）型，普通段选二极管型。：反向耐压≥系统最高反向电压 + 安全裕量，适配阴极保护电位范围。环境适配：危险区域选防爆型，埋地选 IP68，多盐雾选 316L 不锈钢外壳。协同配置：交直流混合干扰时，与 SSD 并联，SSD 泄放交流与浪涌，极性排流器排出直流分量。典型应用场景高铁 / 地铁沿线管道：并行段每 1–2km 安装 1 台，交叉穿越处两侧各增设 1 台，定向排出轨道泄漏杂散电流。高压直流输电伴行管道：安装在干扰源与被保护管道之间，阻断反向电流，排出残留直流分量。城市燃气管道：与绝缘接头 / 法兰并联，配合 SSD 治理交直流混合干扰，防止杂散电流腐蚀。

选型与应用场景选型要点（4 条）电流冗余：额定正向电流≥实测杂散电流峰值 ×1.2–1.5，强干扰段选可控硅（SCR）型，普通段选二极管型。：反向耐压≥系统最高反向电压 + 安全裕量，适配阴极保护电位范围。环境适配：危险区域选防爆型，埋地选 IP68，多盐雾选 316L 不锈钢外壳。协同配置：交直流混合干扰时，与 SSD 并联，SSD 泄放交流与浪涌，极性排流器排出直流分量。典型应用场景高铁 / 地铁沿线管道：并行段每 1–2km 安装 1 台，交叉穿越处两侧各增设 1 台，定向排出轨道泄漏杂散电流。高压直流输电伴行管道：安装在干扰源与被保护管道之间，阻断反向电流，排出残留直流分量。城市燃气管道：与绝缘接头 / 法兰并联，配合 SSD 治理交直流混合干扰，防止杂散电流腐蚀。四、安装与接地要点（5 条）安装位置：靠近杂散电流流入点（如交叉处、干扰源附近），避开阴极保护测试桩；“+” 端接管道，“‑” 端接接地极。接地配置：采用铜包钢接地极（Φ20mm×6m），土壤电阻率 > 1000Ω・m 时填充降阻剂，接地电阻≤4Ω（强干扰区≤1Ω）；接地极与管道间距≥5m。导线要求：连接导线短直，截面积≥35mm²（50A 级），接触电阻 < 10mΩ，防爆区配防爆挠性管过渡。等电位连接：用铜排 / 铜编织线连接设备外壳、管道、接地网，消除电位差，防止电火花与电弧。安装规范：符合 NACE SP0169、GB/T 21448，防爆接线盒严格密封，禁止带电开盖；设备与轨道 / 线路平行安装，减少电磁耦合干扰。五、运维与合规（3 条）定期巡检：每月测量管道电位、排流电流、接地电阻；每季度检查防爆密封、连接点与绝缘，防松动、腐蚀与进水。故障预警：监测正向导通频次、反向漏电流与温度，异常时及时告警，避免设备失效。合规依据：满足 NACE SP0169、SP21430，GB/T 21448、GB 3836，确保管道防腐与防爆双重合规。

一、核心电气参数（10 条）参数项典型值备注直流闭锁电压 ±2V（可调 ±1–±5V） 匹配阴极保护电位‑0.85~‑1.2V CSE直流绝缘阻抗 ≥1000MΩ 漏电流≤1μA，防止保护电流流失交流通流容量 持续≥50A，短时≥3500A（50Hz/30 周波） 冗余应对高铁 / 高压线路干扰交流阻抗（50Hz） ≤30mΩ 压降≤1.5V（50A 时），提升排流效率雷击耐受（8/20μs） 50–100kA 多雷区选≥100kA，按 GB/T 18802.1 选型嵌位残压 ≤±6V（10kA 冲击） 纳秒级嵌位，保护外防腐层工作温度 ‑40℃~+85℃ 适配冻土 / 沙漠 / 沿海极端气候防护等级 IP68（埋地专用） 耐受长期浸水、土壤腐蚀、机械挤压防爆等级 Ex d IIC T4 / Ex e IIB T6 按站场 / 阀井危险区域划分外壳材质 316L 不锈钢 / 工程塑料 埋地选不锈钢，轻量化选工程塑料二、核心功能与工作原理（4 条）直流隔离：常态下呈≥1000MΩ 高阻抗，阻断阴极保护直流电流流失，稳定管道电位在‑0.85~‑1.2V CSE。交流排流：对 50Hz 工频及谐波提供低阻抗通道，快速泄放至大地，将交流干扰电压控制在 1V 以下。过压嵌位：内置 MOV+GDT，纳秒级泄放雷击 / 操作过电压，嵌位残压≤±6V，保护绝缘层。协同防护：与极性排流器并联，SSD 泄放交流与浪涌，极性排流器排出残留直流分量，实现全频段杂散电流治理。

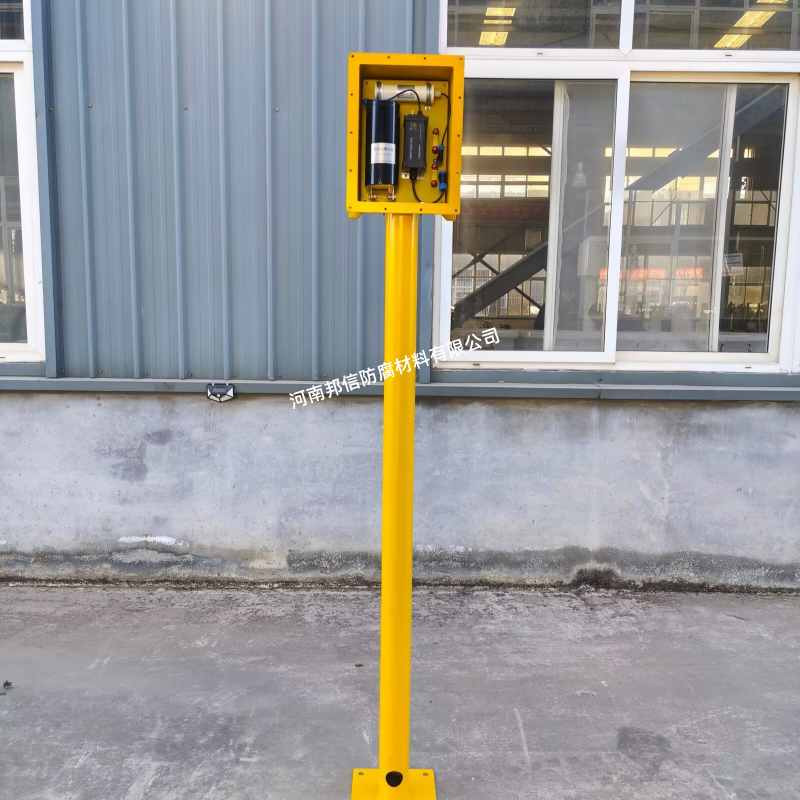

天然气管道阴极保护排流用 ±2V 改进型智能固态去耦合器±2V 改进型智能固态去耦合器是针对天然气管道阴极保护系统优化设计的新一代电磁防护设备，在传统 ±2V 直流隔离阈值基础上，升级了智能调控、抗干扰和环境适配能力，既能精准阻断阴极保护直流电流流失，又能高效泄放交流杂散电流，是天然气管道应对高压线、电气化铁路等电磁干扰的核心防护装置。改进型设备的核心升级亮点可调式 ±2V 直流隔离阈值传统固态去耦合器的 ±2V 阈值为固定值，改进型设备支持0.5V~±2V 区间内阈值步进调节，可根据天然气管道阴极保护电位的实际波动情况（如不同土壤电阻率区域的电位差异），精准匹配隔离参数，避免因阈值固定导致的阴极保护电流微量流失或过保护问题。例如，在土壤电阻率高的沙漠区域，可将阈值微调至 ±1.8V，进一步降低直流漏电流（≤0.5mA），确保管道电位稳定在 - 0.85V~-1.2V 的安全区间。智能动态排流算法升级内置新一代 MCU 芯片，可实时采集管道电位、交流干扰电流频率及幅值，通过自适应排流算法动态调整交流泄流阻抗：当检测到 50Hz 工频干扰时，阻抗自动降至≤30mΩ（传统设备为≤50mΩ），排流效率提升 40%；若遇雷击或高压线故障产生的瞬时过流，可在 20ns 内完成导通切换，较传统设备的 50ns 响应速度提升 60%，有效避免管道绝缘层被瞬时高压击穿。模块化防护结构优化改进型设备采用双模块冗余设计，将直流隔离模块与交流泄流模块独立封装，若单一模块故障，备用模块可自动切换工作，避免设备停机导致的管道防护中断；同时，模块接口采用快拆式结构，现场维护时可在 10 分钟内完成模块更换，较传统设备 60 分钟的维护时间大幅缩短。核心工作原理与防护机制±2V 直流隔离，保障阴极保护核心功能在 - 2V~+2V 直流电压区间内，设备内部的固态半导体元件处于高阻抗状态（≥1.5MΩ，传统设备为≥1MΩ），彻底阻断天然气管道阴极保护系统的直流电流向大地泄漏，同时防止外部直流杂散电流侵入管道，避免防腐层剥离或金属过腐蚀问题。交流杂散电流高效泄放针对天然气管道周边高压线、电气化铁路产生的 50Hz 工频交流干扰，设备提供低阻抗泄流通道，将交流电流旁路至大地。实测数据显示，改进型设备可将管道交流干扰电压从 15V 降至 0.8V 以下，较传统设备的 1V 防护效果更优，完全消除交流腐蚀风险。过压与故障电流双重防护内置升级后的 ZnO 压敏电阻和气体放电管，冲击通流容量提升至 120kA@4/10μs（传统设备为 100kA），可承受 4000A 工频故障电流冲击，能应对天然气管道与 220kV 及以上高压线交叉时的极端故障场景；故障消除后，设备自动恢复 ±2V 直流隔离状态，全程无需人工干预。技术参数与性能指标核心参数改进型设备指标传统设备指标直流隔离阈值 ±2V（0.5V~±2V 可调） ±2V（固定）直流隔离阻抗 ≥1.5MΩ ≥1MΩ交流泄流阻抗 ≤30mΩ（50Hz） ≤50mΩ（50Hz）冲击通流容量 120kA@4/10μs 100kA@4/10μs故障电流耐受 4000A 工频 / 30 周波 3500A 工频 / 30 周波直流漏电流 ≤0.5mA ≤1mA响应时间 20ns（过压 / 故障电流） 50ns（过压 / 故障电流）天然气管道场景的安装与运维要点安装规范安装位置：优先布设在天然气管道与高压线 / 铁路交叉点两侧 5~10m 的干扰峰值点，长输管道并行段每隔 150m 安装一台；与牺牲阳极、恒电位仪等阴极保护设备保持≥50m 间距，避免排流功能相互干扰。接地要求：搭配铜包钢接地极（Φ22mm×6m，较传统 Φ20mm 接地极增大 10% 接触面积），土壤电阻率 > 100Ω・m 时填充纳米降阻剂，确保接地电阻≤3Ω，提升交流电流泄放效率。布线工艺：采用截面积≥25mm² 的铜芯电缆（传统为≥16mm²），短直连接设备与管道，焊接点用防腐密封胶 + 热缩套管双层防护，防止天然气管道周边潮湿土壤导致的接头腐蚀。运维优化远程智能监测：改进型设备支持 5G+NB-IoT 双模通信，可将管道电位、排流量、设备温度等数据上传至云端平台，运维人员可远程设置阈值参数，无需现场拆机操作；当设备出现模块故障时，平台会实时推送报警信息，定位精度达 ±5m。定期维护周期：每半年检测一次接地电阻和阈值精度，每年进行一次模块功能校准，较传统设备 “季度巡检” 的频率降低 50%，大幅减少天然气管道沿线的运维成本。应用案例某西气东输支线管道与 110kV 高压线交叉，安装前管道交流干扰电压达 13V，阴极保护电位波动在 - 0.6V~-1.5V 之间。采用 ±2V 改进型智能固态去耦合器后，将直流隔离阈值微调至 ±1.9V，交流干扰电压降至 0.7V，阴极保护电位稳定在 - 1.05V CSE，设备运行 18 个月无故障，彻底解决了高压线电磁干扰导致的管道腐蚀风险。

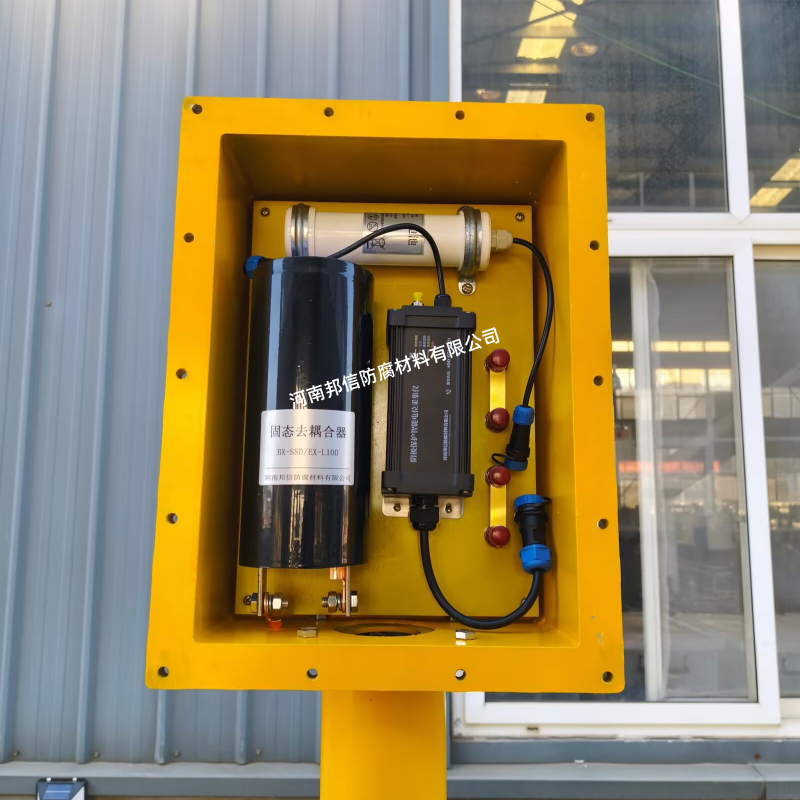

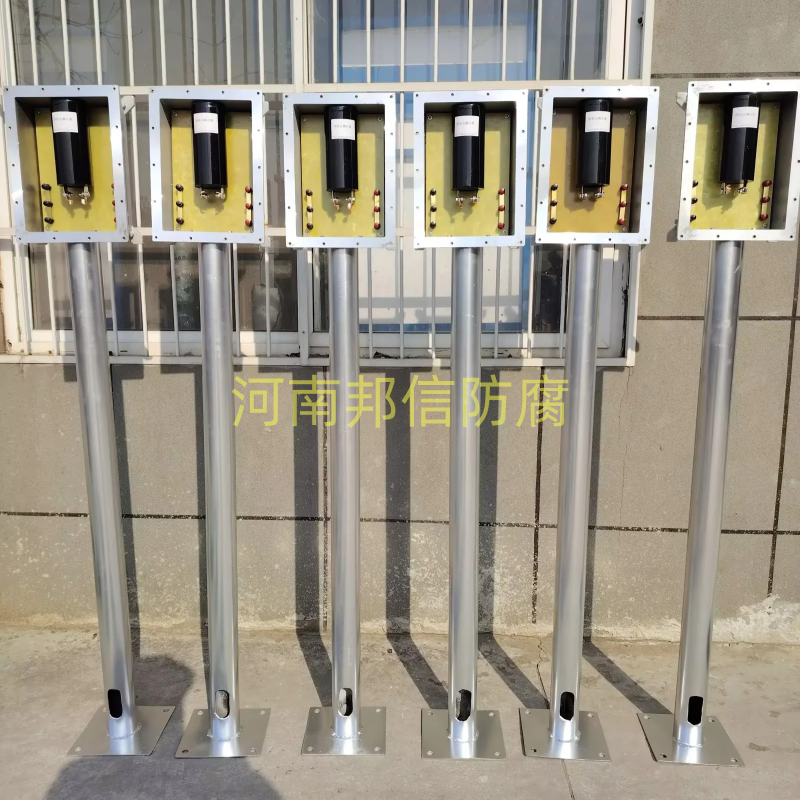

阴极保护智能固态去耦合器（+2V/-2V）：油气管道电磁防护工程核心固态排流器+2V/-2V 阴极保护智能固态去耦合器是油气管道电磁防护工程的专用固态排流设备，以 ±2V 直流隔离阈值为核心设计基准，通过 “阻直通交” 的固态半导体技术，既能牢牢锁住油气管道阴极保护系统的直流电流，又能高效泄放高压线、电气化铁路等带来的交流杂散电流，还集成了智能监测与动态响应功能，是油气管道应对复杂电磁干扰的关键装备。核心设计逻辑：±2V 阈值的防护意义+2V/-2V 的直流隔离阈值是适配油气管道阴极保护电位特性的关键设定：匹配阴极保护电位区间：油气管道阴极保护的正常电位范围为 - 0.85V~-1.20V CSE，处于 ±2V 阈值内，此时设备内部半导体元件呈高阻抗（≥1MΩ），可阻断直流电流向大地泄漏，漏电流≤1mA，确保防腐层破损点得到充分的电流保护。触发精准的交流泄流：当油气管道因电磁干扰导致电位超出 ±2V 时，设备瞬间切换为低阻抗状态（≤50mΩ），将 50Hz 工频交流杂散电流快速泄放至大地，避免交流电压击穿管道防腐层或引发交流腐蚀。防止反向杂散电流侵入：若外部直流杂散电流（如铁路牵引系统）试图侵入管道，一旦电位超出 ±2V 阈值，设备会导通排流通道，阻止电位过高导致的防腐层剥离或过保护问题。核心功能与防护机制直流隔离：保障阴极保护核心效果在 ±2V 直流电压范围内，设备内部反向并联的晶闸管处于截止状态，形成直流隔离屏障，阻止阴极保护电流流失。即使在土壤电阻率差异大的复杂区域，也能维持管道电位稳定，避免因电流泄露导致的保护失效。交流排流：消解电磁干扰威胁针对油气管道与高压线、电气化铁路交叉 / 并行时产生的交流干扰，设备为交流电流提供低阻抗泄流通道，支持 45A 稳态交流电流通过，可承受 3500A 工频故障电流冲击，能将管道交流干扰电压从数十伏降至 1V 以下，大幅降低交流腐蚀风险。防雷击与过压保护内置高性能压敏电阻，可承受 100kA@4/10μs 的雷击浪涌电流冲击，当管道遭遇雷击、电力系统短路等瞬态过压时，设备快速导通泄流，将瞬时高电压引入大地，保护管道绝缘层和阴极保护设备（如恒电位仪）不被击穿。智能监测与动态响应设备内置电压、电流、温度传感器，实时采集管道电位、交流排流量、设备运行温度等数据，当检测到电位异常时，通过内部算法动态调整导通参数，自动恢复管道至正常阴极保护电位范围（-1.4V~+0.7V）；干扰消失后，自动切换回直流隔离模式，全程无需人工干预。技术参数与工程适配性核心参数工程标准指标应用价值直流隔离阈值 ±2V（部分型号可调） 匹配油气管道阴极保护电位区间直流隔离阻抗 ≥1MΩ 阻断直流电流流失，漏电流≤1mA交流泄流阻抗 ≤50mΩ（50Hz） 高效泄放交流杂散电流冲击通流容量 100kA@4/10μs 抵御雷击等瞬态过压冲击故障电流耐受 ≥3500A 工频 / 30 周波 应对电力故障时的大电流泄放需求工作温度 -45℃~+60℃ 适配油气管道户外、高寒、高温场景防护等级 IP65（户外）/IP68（埋地） 防尘防水，适应潮湿、埋地安装环境

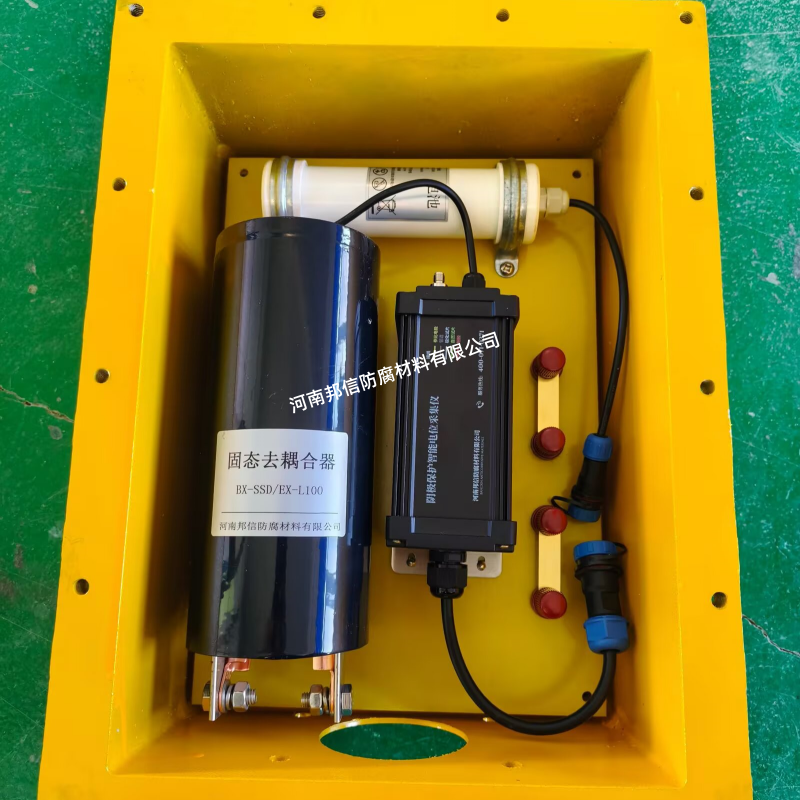

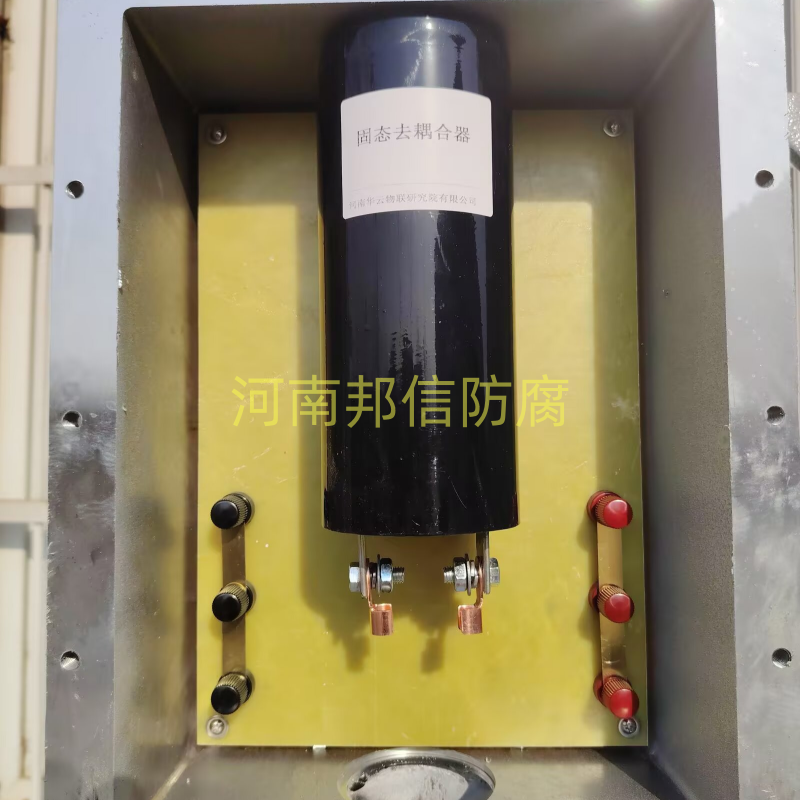

电气化铁路交流干扰智能固态去耦合器电气化铁路交流干扰智能固态去耦合器是针对电气化铁路 25kV 交流牵引系统产生的杂散电流、交变电磁场干扰设计的专用防护设备，依托 “阻直通交” 的固态半导体技术与智能动态调控算法，既能阻断管道阴极保护直流电流流失，又能快速泄放铁路感应的交流杂散电流，还可实时监测干扰状态并远程运维，是油气、燃气管道与电气化铁路交叉 / 并行段防护的核心装置。电气化铁路干扰特性与防护需求电气化铁路的 25kV 交流牵引供电系统会产生两类典型干扰，对管道造成多重危害：动态交流杂散电流干扰：列车启动、制动时负荷电流剧烈波动（可达数千安培），通过轨道与土壤形成的回路，在管道上感应出脉冲式交流电压（峰峰值可达 15V，有效值 5.8V），引发管道交流腐蚀，还会导致阴极保护电位大幅波动（-0.6V~-1.8V CSE），破坏防腐体系。瞬态过压干扰：铁路接触网雷击、短路故障时，会产生瞬时过电压（可达数万伏），易击穿管道防腐层，甚至损坏阴极保护设备（如恒电位仪）。针对上述问题，智能固态去耦合器需满足微秒级响应、动态排流、远程监测三大核心需求，才能适配铁路干扰的非稳态特性。核心工作原理与防护机制直流隔离，保障阴极保护在 - 2V~+2V 直流电压区间内，设备内部反向并联的晶闸管处于截止状态，呈现高阻抗（≥1MΩ），阻断阴极保护直流电流流失，直流漏电流≤1mA，确保管道电位稳定在 - 0.85V~-1.20V 的安全防腐区间。同时防止电气化铁路的直流杂散电流侵入管道，避免电位过高导致防腐层剥离或过保护。交流导通，泄放杂散电流对 50Hz 工频交流杂散电流提供低阻抗通道（≤50mΩ），晶闸管在交流正负半周交替导通，将铁路感应的交流电流旁路至大地，可将管道交流电位有效值控制在 1V 以下，腐蚀风险降低 90% 以上。支持 45A 稳态交流排流、3500A 工频故障电流冲击，应对铁路短路故障时的持续电流干扰。智能动态响应与过压保护内置电压、电流传感器，实时监测管道电位与干扰电流，通过智能算法动态调整导通阈值，精准跟踪列车运行产生的脉冲式干扰，响应时间≤50ns，较传统设备提升 30%。内置压敏电阻和防雷电路，可承受 100kA@8/20μs 雷击浪涌电流，瞬时过电压超过 2200V 时，设备快速导通泄流，故障消除后自动恢复直流隔离状态。电气化铁路场景的技术特性智能化运维集成 4G/NB-IoT 无线通信模块，将管道电位、交流排流量、设备温度等数据上传至云端平台，支持远程故障预警、参数调整（如导通阈值、监测频率），无需现场拆机操作。电压测量精度≤±1%，电流测量范围 0-100A，数据采样频率≥50Hz，为管道干扰防护提供精准数据支撑。环境适配性工作温度覆盖 - 45℃~+60℃，防护等级达 IP65（户外）/IP68（埋地），耐盐雾、抗潮湿，适配铁路沿线的野外、沿海、高寒等复杂环境。采用铝合金 / 非金属防爆外壳，体积小巧、重量轻，可安装在铁路旁的测试桩内，节省空间。模块化设计部件模块化组装，维修时可快速更换故障模块，无需整体拆机，维护时间缩短 60%，降低铁路沿线设备的运维成本。安装与选型要点安装规范安装位置：优先布设在铁路与管道交叉点两侧 5~10m 的干扰峰值点，铁路并行段每隔 200m 增设一台；与管道阴极保护的牺牲阳极保持≥50m 间距，避免排流功能相互干扰。接地要求：搭配铜包钢接地极（Φ20mm×6m），土壤电阻率 > 100Ω・m 时填充降阻剂，确保接地电阻≤1Ω，保证交流电流高效泄放。布线工艺：采用截面积≥16mm² 的铜芯电缆，短直连接设备与管道，焊接点接触电阻≤0.01Ω，焊接后用防水密封胶包裹，防止接头腐蚀。选型建议铁路电压等级推荐设备参数适用场景25kV 电气化铁路 峰值排流≥100A，响应时间≤50ns 铁路与管道交叉 / 并行段高铁客运专线 4G+NB-IoT 双模通信，IP68 防护 沿海、高寒铁路沿线管道货运铁路干线 故障电流耐受≥5000A 铁路重载路段管道

智能固态去耦合器在高压线塔 - 燃气管道交叉电磁干扰防护中的应用智能固态去耦合器是高压线塔与燃气管道交叉区域电磁干扰防护的核心设备，能针对性解决该场景下的交流干扰、故障干扰及雷击干扰问题，通过 “阻直通交” 的核心原理保障燃气管道阴极保护系统稳定，同时泄放各类干扰电流，是该复杂电磁环境下管道安全运行的关键防护装置。高压线塔 - 燃气管道交叉的电磁干扰类型及危害高压线塔与燃气管道交叉时，会产生三类典型电磁干扰，对管道结构和阴极保护系统造成多重危害：交流干扰：高压线正常运行时，三相电流形成的交变电磁场会在燃气管道上感应出 50Hz 工频交流电压和电流。长期作用下，会引发管道交流腐蚀（电极表面去极化作用加速腐蚀），还可能逐步老化、击穿管道防腐绝缘层，导致腐蚀漏洞。故障干扰：高压线发生单相接地故障时，短路电流可达 60kA，通过杆塔入地后产生强交变电磁场，使管道杂散电流密度超 30A/m²，瞬间冲击管道阴极保护系统，甚至造成管道金属壁局部熔蚀。雷击干扰：雷击高压线塔时，瞬时感应电压可达数十千伏，易击穿管道绝缘层，不仅破坏防腐体系，还可能危及现场操作人员安全。智能固态去耦合器的防护机制针对上述干扰类型，智能固态去耦合器通过多层防护机制实现精准防护：直流隔离，保障阴极保护：在 - 2V 至 + 2V 直流电压区间内，设备呈现高阻抗（≥1MΩ）状态，阻断燃气管道阴极保护系统的直流电流流失，维持管道电位在 - 0.85V~-1.2V 的安全防腐区间。交流泄放，消除工频干扰：对 50Hz 工频交流杂散电流提供低阻抗通道（≤50mΩ），将高压线感应的交流电流旁路至大地，可将管道交流干扰电压从十几伏降至 1V 以下，彻底消除交流腐蚀风险。过压 / 故障电流防护：内置 ZnO 压敏电阻和气体放电管，可承受 100kA@8/20μs 的雷击浪涌电流，还能耐受 3500A 工频故障电流冲击；当检测到过压或故障电流时，微秒级响应并导通泄流，故障消除后自动恢复直流隔离状态。智能动态调节：内置传感器实时监测管道电位、交流排流量、设备温度等参数，通过 4G/LoRa 无线模块上传数据；当高压线负荷波动导致干扰电流突变时，设备可自动调整排流强度，将交流电位有效值稳定控制在安全范围。该场景下的安装与应用要点安装位置：需精准布设在高压线塔与燃气管道交叉点两侧 3~5m 的干扰峰值点测试桩处，安装高度≥0.3m，避免水浸；金属安装支架需做防腐涂装处理。接地配置：搭配低阻接地极（优选铜包钢接地极，Φ20mm×6m），强干扰场景要求接地电阻≤4Ω；土壤电阻率 > 100Ω・m 时，采用深井接地或填充化学降阻剂，确保排流通路高效。布线要求：用截面积≥16mm² 的短直粗电缆连接设备与管道，减少阻抗损耗；焊接点需牢靠无虚焊，焊接后做密封防腐处理，防止接头处腐蚀。运维管理：每季度检测接地电阻和设备运行参数，每年通过专业仪器校准排流阈值；依托远程监控系统，可实现故障预警和参数远程调整，大幅降低现场巡检成本。应用效果案例某油气管道与 220kV 高压线交叉处，安装前管道交流干扰电压达 12V，阴极保护电位波动剧烈；安装智能固态去耦合器后，交流干扰电压降至 1V 以下，阴极保护电位稳定在 - 1.1V CSE 左右，完全满足防腐要求，且设备长期运行无故障。

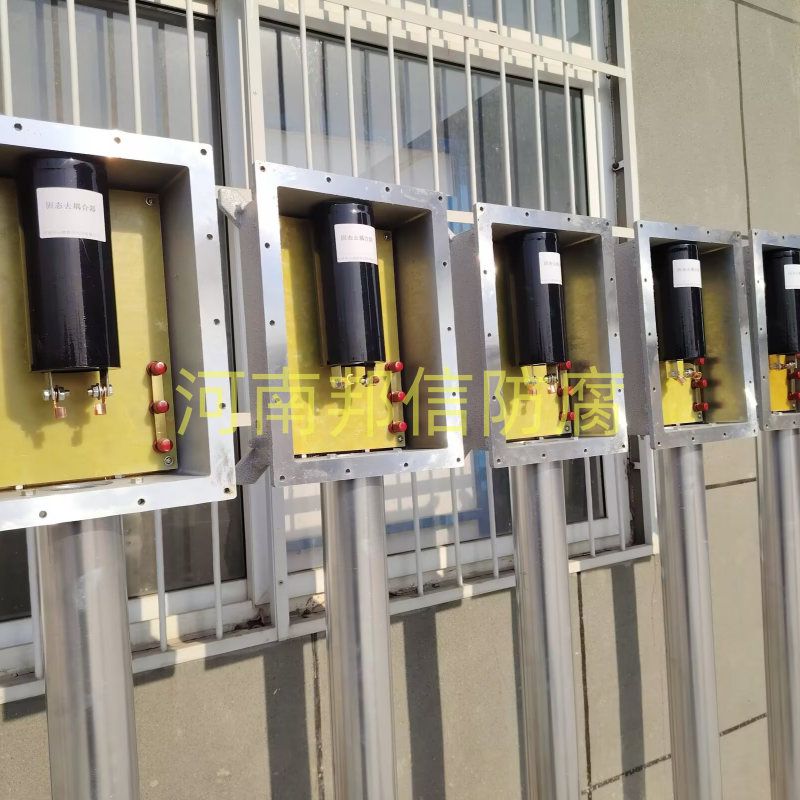

燃气管道交流干扰电磁防护 SSD 智能固态去耦合器燃气管道交流干扰电磁防护 SSD 智能固态去耦合器是针对燃气管道受高压输电、电气化铁路等产生的交流电磁干扰设计的核心防护设备，依托 “阻直通交” 的固态半导体技术，既能阻断阴极保护系统的直流电流流失，又能快速泄放交流杂散电流，同时具备防雷击、智能监测等功能，是燃气管道交流腐蚀防护的关键装置。核心防护原理直流隔离：在 - 2V 至 + 2V 的直流电压区间内，设备内部半导体元件（晶闸管、二极管）呈现高阻抗状态，完全隔离燃气管道与接地极，避免阴极保护直流电流泄漏，确保管道电位稳定在 - 0.85V~-1.20V 的安全防腐区间。交流导通：对 50Hz 工频交流杂散电流提供低阻抗通道（交流阻抗≤30mΩ），将高压线、铁路等感应的交流电流旁路至大地，可将燃气管道交流干扰电压从 35V 降至 2V 以下，腐蚀速率降低 80%。过压自适应保护：当管道因雷击、高压线故障产生瞬时过电压（如 + 2V 以上或 - 2V 以下）时，晶闸管会快速导通，将 100kA 级雷电冲击电流、3500A 级工频故障电流导入大地，故障消除后自动恢复直流隔离状态，响应时间≤25 纳秒。燃气管道场景的核心技术特性针对燃气管道埋地、户外安装、电磁环境复杂的特点，该类 SSD 智能固态去耦合器具备以下适配性设计：宽环境适配：工作温度覆盖 - 45℃~+60℃，防护等级达 IP65（户外）/IP68（埋地），耐盐雾、抗风沙，适配沙漠、沿海、高寒等不同地域的燃气管道场景。低漏流高排流：直流漏电流≤1mA，减少阴极保护电流损耗；稳态交流排流能力≥45A，可应对高压线故障时的持续电流冲击。智能监测与远程运维：内置电压传感器、4G/LoRa 无线通信模块，实时采集管道电位、交流排流量、设备温度等数据，支持远程故障预警与参数调整，每季度仅需现场检查接地电阻，运维成本降低 50% 以上。防爆与安全设计：采用铝合金 / 尼龙防爆外壳，配备防盗螺丝，适用于燃气站场、输气干线等防爆区域，避免设备故障引发燃气泄漏风险。燃气管道安装与选型要点安装规范安装位置：优先布设在燃气管道与高压线交叉点两侧 3~5m 处、防腐层破损点或电位波动峰值点，平行段每隔 200m 增设一台；与牺牲阳极保持安全间距，避免排流功能相互干扰。接地要求：搭配铜包钢接地极（Φ20mm×6m），土壤电阻率 > 1000Ω・m 时填充降阻剂，确保接地电阻≤4Ω；杂散电流严重区域需降至 1Ω 以下，且接地极不得与高压线塔、变电站接地体共用。连接工艺：采用截面积≥50mm² 的铜芯屏蔽电缆，一端通过 3mm 厚镀镍铜板与燃气管道焊接（接触电阻≤0.01Ω），另一端接接地极，接线处用防水密封胶包裹。选型匹配燃气管道场景推荐型号核心参数适配500kV 以下高压线交叉段 LSD-50/200-B1 故障电流≥3500A，交流阻抗 30mΩ500kV 以上高压线交叉段 LSD-50/200-B2 故障电流≥5000A，交流阻抗 20mΩ雷电高发区燃气管道 带 MOV 防雷模块型号 冲击通流容量≥100kA（8/20μs）

风电场直流排流极性排流器风电场直流排流极性排流器是专为风电场场景设计的杂散电流防护设备，依托单向导电原理，定向疏导风电机组、高压输电系统产生的直流杂散电流，同时阻断反向电流以保护风电场内金属管道、塔架基础等金属结构的阴极保护系统，是解决风电场电磁干扰与杂散电流腐蚀问题的核心装置。风电场场景适配需求风电场内的直流杂散电流主要源于风机变流器、直流输电系统及接地网电位差，这类电流易对风机塔筒、集电线路金属护套、输油 / 气管道造成电解腐蚀，极性排流器针对性解决以下核心问题：风机塔筒接地干扰：风电机组变流器的直流纹波电流通过接地网扩散，使塔筒基础电位偏移至 + 0.5V~+3V，排流器可将正向杂散电流导入大地，维持塔筒阴极保护电位在 - 0.85V~-1.2V 的安全区间。集电线路电磁耦合：风电场高压集电线路与埋地管道平行 / 交叉时，产生的直流感应电流易导致管道绝缘层击穿，排流器通过低阻抗排流通道，将管道杂散电流密度从 20A/m² 降至 < 2A/m²。多机组接地电位差：风电场内多台风机接地网间的电位差会形成直流环流，腐蚀接地极与金属结构，排流器可阻断反向环流，使接地极腐蚀速率降低 70% 以上。核心技术特性针对风电场高海拔、强电磁干扰、多雷暴的环境特点，该类极性排流器在传统型号基础上强化了环境适配与防护性能：宽温宽压适配：工作温度范围为 - 40℃~+70℃，适配高海拔风电场的极端温差；直流导通阈值可在 0.2V~1.0V 间调节，适应不同风机机型的杂散电流强度。快速响应能力：响应时间≤0.1ms，可快速应对风机启停、电网负荷波动产生的瞬态杂散电流冲击，避免电位瞬间超标引发的腐蚀。防雷击与浪涌保护：集成 ZnO 压敏电阻 + 气体放电管的浪涌防护模块，可承受 100kA@8/20μs 的雷击浪涌电流，满足风电场多雷暴区域的防护需求。低功耗与高可靠性：漏电流≤1mA，避免阴极保护电流无效流失；采用 IP67 防护等级的密封外壳，耐盐雾、抗风沙，适应沿海 / 荒漠风电场的恶劣环境。安装与应用要点安装位置：风机塔筒基础旁 3~5m 处、集电线路与管道交叉点两侧，以及风电场输油管道的电位监测桩位置，每 200m 间距布设一台。接地配置：搭配铜包钢接地极（Φ20mm×6m），土壤电阻率 > 1000Ω・m 时填充降阻剂，确保接地电阻≤4Ω，提升排流效率。协同防护：与固态去耦合器组合使用，可同时防护直流杂散电流与交流电磁干扰，适用于风电场高压线塔与管道交叉的复杂场景。
