支恩百科：GH4080A合金

GH4080A，通常简称为GH80A，是一种以镍-铬为基体的沉淀硬化型变形高温合金。该合金通过加入铝、钛形成γ′相弥散强化，在650～850℃范围内具有良好的抗蠕变性能和抗氧化性能，同时具备优异的冷、热加工成形能力。其英国相近牌号为Nimonic 80A，法国牌号为NC20TA，德国牌号为NiCr20TiAl，美国牌号为UNS N07080。

一、 合金成分与设计特点

GH4080A合金的化学成分是其优异高温性能的根本保障。作为一种典型的沉淀硬化型镍基合金，其通过多元合金化策略，构建了以基体强化和沉淀强化为核心的强化体系。

合金的基体为镍（Ni），在成分中占据余量，确保了材料优异的高温稳定性和良好的组织稳定性。铬（Cr）的含量控制在18.0%～21.0%之间，其主要作用是提供抗氧化和抗热腐蚀性能，在合金表面形成致密的Cr₂O₃保护膜，使合金在700～800℃具有良好的抗氧化性，氧化速率可低至0.037～0.047 g/(m²·h)。

核心的强化元素是铝（Al）和钛（Ti），其含量分别控制在1.00%～1.80%和1.8%～2.7%之间。它们是形成主要强化相γ′-Ni₃(Al、Ti)的关键元素。通过精确的热处理工艺，这些元素会从基体中析出细小弥散的γ′相，有效阻碍高温下的位错运动，从而大幅提升合金的强度和蠕变抗力。这种γ′相在700～850℃范围内具有良好的组织稳定性，长期时效1000h后不会析出有害的TCP相。

微量元素的控制也是GH4080A合金成分设计的重要特点。碳（C）的含量控制在0.04%～0.10%之间，适量的碳可以与钛、铬等元素形成MC型和M₂₃C₆型碳化物，对晶界起到强化作用。硼（B）按计算量加入（通常不超过0.008%），主要用于强化晶界，提高合金的持久性能和塑性。同时，允许加入微量的铈（Ce）、锆（Zr）、镁（Mg）等元素，以进一步净化晶界、改善热加工性能。

GH4080A对杂质元素和有害元素的控制极为严格。铁（Fe）含量被限制在1.5%以下，硅（Si）不超过0.80%，锰（Mn）不超过0.40%，磷（P）和硫（S）分别控制在0.020%和0.015%以下。此外，对铅（Pb≤0.002%）、银（Ag≤0.0005%）、铋（Bi≤0.0001%）等有害杂质的控制也极为严格，以确保合金的纯洁度和热加工塑性。

二、 材料规格与供货形式

GH4080A合金作为一种成熟的高温结构材料，已建立起完善的技术标准和规格体系，以满足航空发动机、工业燃气轮机等关键领域的需求。

在技术标准方面，GH4080A合金遵循国家及行业多项标准。基础标准包括GB/T 14992《高温合金和金属间化合物高温材料的分类和牌号》，航空行业标准包括HB 5286、HB 6703等。具体产品则执行更为专业的专用技术条件，其中航空工业广泛采用的标准包括：WS9-7009-1996《GH80A合金涡轮叶片用热轧棒材》、WS9-7011-1996《GH80A合金热轧、锻制及冷拉棒材》、WS9-7012环件-1996《GH80A合金轧制环形件》以及WS9-7095-1996《GH80A合金热轧板材、冷轧薄板和带材》。

关于产品的供货规格，GH4080A合金的生产方式灵活多样。常见供应产品包括：

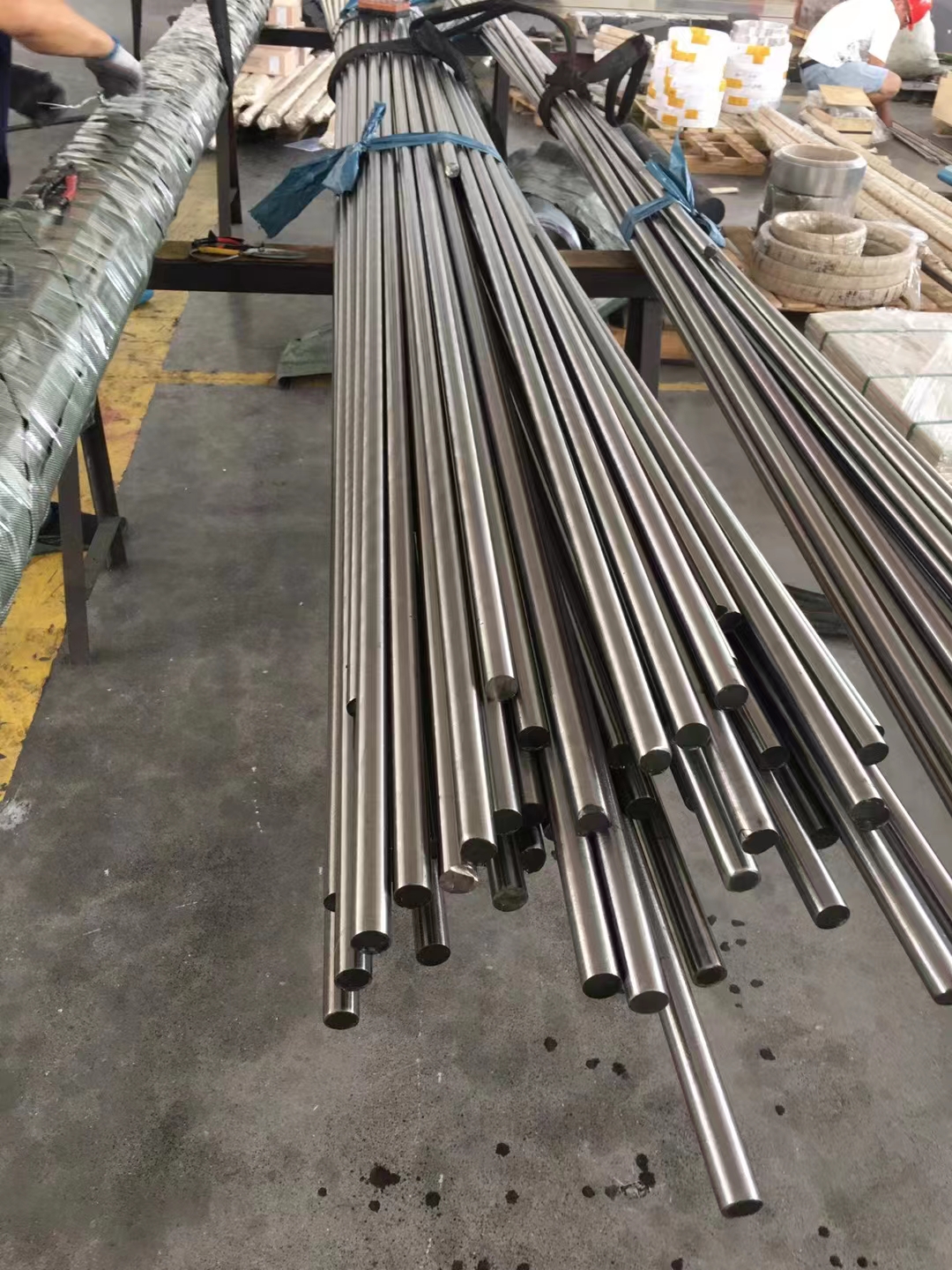

棒材：直径20～55mm的叶片用热轧棒材、直径不大于300mm的热轧或锻制棒材，以及直径8～45mm的冷拉圆棒和内切圆直径8～36mm的六角形棒材。

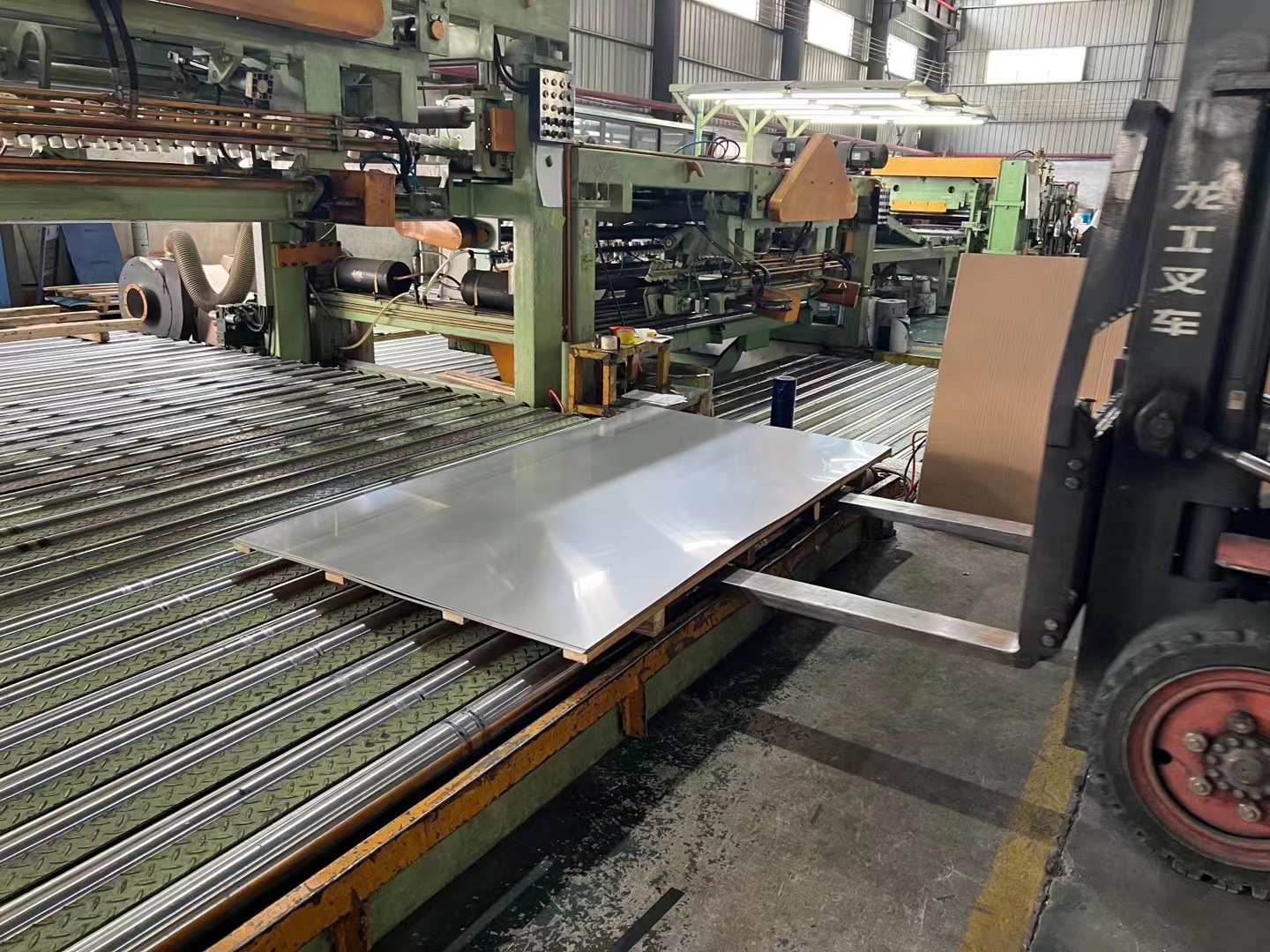

板材与带材：厚度不大于9.5mm的热轧板材、厚度不大于4.0mm的冷轧薄板材，以及厚度不大于0.8mm的冷轧带材。

环形件：外径可达1000mm、内径900mm、高度130mm的轧制环形件。

在交货状态上，不同形态的产品有所区别：叶片用热轧棒材不经热处理供应，其表面应全部磨光或车光；机加工用热轧棒材以固溶处理并除氧化皮状态供应；镦锻用冷拉棒材以冷拉并磨光状态供应；机加工用冷拉棒材以冷拉经固溶处理并除氧化皮状态供应；热轧板材、冷轧板材和带材经软化处理、碱酸洗、切边和平整或矫直后供应。

合金的冶炼工艺直接关系到材料质量，GH4080A通常采用以下工艺之一进行熔炼：真空感应熔炼加电渣重熔（VIM+ESR），或真空感应熔炼加真空电弧重熔（VIM+VAR）。这种双联工艺确保了合金的高纯净度和组织均匀性。

三、 显微组织与物理性能

GH4080A合金的优异性能与其特定的显微组织结构密不可分，其物理性能也呈现出典型的镍基高温合金特征。

在显微组织方面，GH4080A的基体组织为奥氏体（γ相），具有面心立方结构，保证了良好的韧性和塑性。合金的主要强化相是γ′-Ni₃(Al、Ti)，这是一种与基体共格析出的金属间化合物。

经标准热处理（1080℃±10℃，8h，空冷+700℃±5℃，16h，空冷）后，GH4080A的组织特征如下：在1080℃固溶处理时，基体中的γ′相和部分M₇C₃及M₂₃C₆型晶界碳化物溶入固溶体。在冷却过程中，晶界形成M₇C₃和M₂₃C₆型富铬碳化物，其中M₇C₃大约在1000℃以上沉淀出来，并在较低温度下转变为M₂₃C₆。M₂₃C₆在750～1000℃析出，也能独立成核生成晶界碳化物。因此，固溶处理后晶界上呈现出不连续状态的M₇C₃和M₂₃C₆，晶内有γ′相和MC型碳化物。经时效处理后，晶界上的M₇C₃继续转变为M₂₃C₆，在晶界上沉淀出较为连续的M₂₃C₆，晶内的γ′相也长大成球形质点。

在物理性能方面，GH4080A合金的密度约为8.14～8.15g/cm³，熔点约为1395～1425℃，无磁性。热导率随温度升高而增加，在100℃时为12.11W/(m·℃)，至900℃时升至27.66W/(m·℃)。线膨胀系数也随温度升高呈增长趋势，在16～100℃范围内为12.18×10⁻⁶/℃，至16～700℃时可达15.36×10⁻⁶/℃。弹性模量在室温下约为214～222GPa，随着温度升高而下降，在600℃时约为180GPa，700℃时约为172GPa。

在化学性能上，GH4080A合金在700～800℃具有良好的抗氧化性能。在空气介质中试验100h的氧化速率：700℃时为0.037g/(m²·h)，750℃时为0.041g/(m²·h)，800℃时为0.047g/(m²·h)。同时，合金在一些腐蚀环境中具有较好的耐蚀性。

四、 工艺性能与热处理制度

GH4080A合金的工艺性能决定了其从锭坯到零件的制造可行性，而其最终性能的获得则依赖于精确的热处理制度。

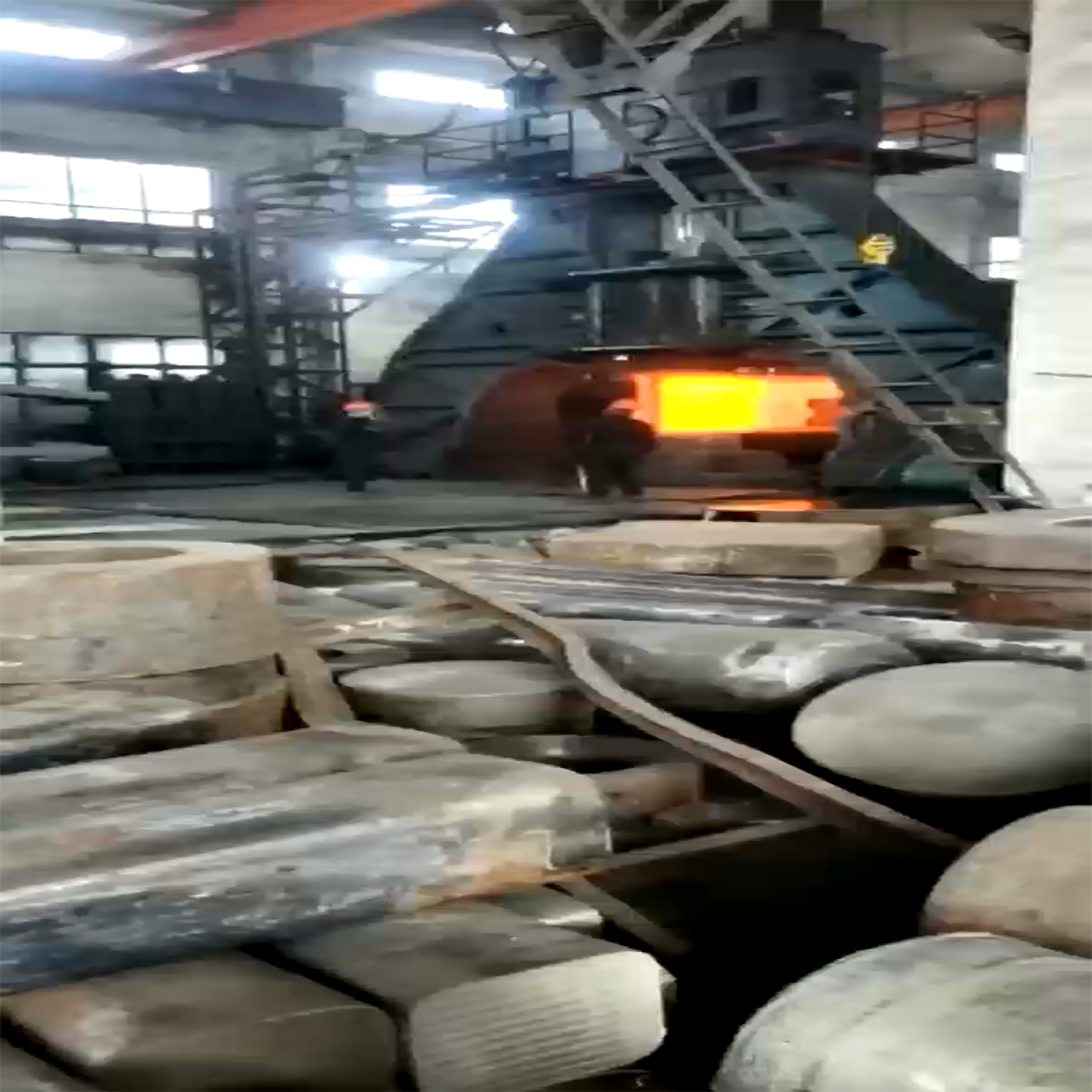

成形性能方面，GH4080A合金具有良好的锻造性能。钢锭加热温度通常控制在1120～1150℃，开锻温度不低于1000℃，停锻温度不低于950℃。对于涡轮叶片的锻造，毛坯需按规定工序喷涂防护润滑剂，待烘干后方可入炉加热。装炉温度为800℃±20℃，保温60min，加热温度1090℃±10℃，保温35min，开锻温度1090℃，停锻温度950℃。热轧板轧制加热温度为1120～1150℃，停轧温度不低于930℃。

焊接性能方面，GH4080A合金可以进行自动对接氩弧焊和缝焊。不加焊丝的自动钨极氩弧焊适用于厚度1.2mm的薄板，焊接电流约55A，电压10～12V，焊速0.21m/min。焊后应及时进行热处理以消除焊接应力。对于重要结构件，焊接过程需注意保护气体的纯净度和热输入的控制，以防止焊接热影响区出现裂纹或组织劣化。

切削加工与磨削性能方面，GH4080A在完全热处理状态具有良好的机加工性能。但在时效处理后，由于γ′相的析出使材料强度大幅提高，切削变得相对困难，此时需使用坚硬刀具并按规定进刀量进行加工。板材、带材的冲压成形件，在每次成形后需进行中间真空退火，制度为1060℃±10℃，10min，氩气风扇冷却。

热处理制度是GH4080A合金获得目标组织和性能的关键环节。根据不同产品形态和应用要求，存在多种热处理制度：

叶片用热轧棒材：1080℃±10℃，保温8h，空冷+700℃±5℃，保温16h，空冷。

热加工用热轧（或锻制）棒材：1080℃±10℃，保温8h，空冷+时效处理（700℃±5℃×16h空冷，或750℃±5℃×4h空冷）。

冷拉棒材：1080℃±10℃，保温时间按截面尺寸确定（≤15mm保温15～30min，>15～25mm保温30～45min），水冷或空冷+时效处理。

轧制环形件：(1050～1080℃)±10℃，不大于2h，水冷+时效（750℃±5℃×4h空冷，或700℃±5℃×16h空冷）。

热轧板材、冷轧薄板和带材：供应状态+750℃±10℃，保温4h，空冷。

经过上述标准热处理后，GH4080A合金在室温下的抗拉强度不低于1080MPa，屈服强度不低于685MPa，延伸率不低于15%；在700℃时，抗拉强度不低于880MPa，屈服强度不低于590MPa，延伸率不低于10%。持久性能方面，在750℃/340MPa条件下，断裂时间单个值不低于23h，平均值不低于32h。这些性能指标充分满足了航空发动机涡轮叶片、涡轮盘、导向叶片支座、螺栓、叶片锁板等关键部件的设计要求。
