支恩百科：GH4049

GH4049，通常简称为GH49，是一种以镍-钴-铬为基体的复杂合金化沉淀硬化型变形高温合金。该合金因其在950℃以下具有较高的高温强度，在1000℃以下具备良好的抗氧化性能，已成为制造航空发动机涡轮叶片等关键热端部件的重要材料。其俄罗斯相近牌号为ЭИ929、ЭИ929-ВД。GH4049合金以其优异的综合性能，在国内外多种航空发动机上得到广泛应用，是经过长期生产和使用考验的成熟叶片材料之一。

一、 合金成分与设计特点

GH4049合金的化学成分体现了典型复杂镍基高温合金的设计理念。该合金以镍为基体，通过多元合金化策略，构建了以固溶强化、沉淀强化和晶界强化为核心的复合强化体系。

合金的基体为镍（Ni），在成分中占据余量（约70%），确保了材料优异的高温稳定性和组织稳定性。钴（Co）的含量控制在14.0%～16.0%之间，钴的加入显著降低了基体的堆垛层错能，起到固溶强化作用，同时能抑制有害相的析出，提高γ′相的溶解温度，从而增强合金在高温下的组织稳定性和热强性。铬（Cr）的含量控制在9.5%～11.0%，其主要作用是提供抗氧化和抗热腐蚀性能，在合金表面形成致密的Cr₂O₃保护膜，这是合金在1000℃以下具有良好抗氧化性能的关键。

核心的强化元素是铝（Al）和钛（Ti），其含量分别控制在3.7%～4.4%和1.4%～1.9%之间。它们是形成主要强化相γ′-Ni₃(Al、Ti)的关键元素。通过精确的热处理工艺，这些元素会从基体中析出细小弥散的γ′相，有效阻碍高温下的位错运动，从而大幅提升合金的强度和蠕变抗力。值得注意的是，GH4049的铝含量明显高于钛含量，这与常见的镍基合金有所不同，使其γ′相具有更高的稳定性和高温强度。

此外，钨（W）和钼（Mo）也是GH4049的重要固溶强化元素。钨含量为5.0%～6.0%，钼含量为4.5%～5.5%，这两种高熔点元素的加入有效提高了基体的高温强度和抗蠕变能力。钒（V）的含量控制在0.2%～0.5%，起到辅助强化的作用。硼（B）的含量控制在0.015%～0.025%，主要用于强化晶界，提高合金的持久性能和塑性。铈（Ce）的加入量不超过0.020%，用于净化合金、改善热加工性能。

GH4049对杂质元素和有害元素的控制极为严格。碳（C）的含量控制在0.04%～0.10%之间，适量的碳可以形成碳化物强化晶界。铁（Fe）含量被限制在1.5%以下，硅（Si）和锰（Mn）均不超过0.50%，磷（P）和硫（S）分别控制在0.010%和0.010%以下。此外，对铅（Pb≤0.001%）、铋（Bi≤0.0001%）、锡（Sn≤0.0012%）、锑（Sb≤0.0025%）、砷（As≤0.0025%）等有害杂质的控制也极为严格，以确保合金的纯洁度和热加工塑性。

二、 材料规格与供货标准

GH4049合金作为一种成熟的航空发动机材料，已建立起完善的技术标准和规格体系，以满足不同应用场景的需求。

在技术标准方面，GH4049合金遵循国家及行业多项标准。基础标准包括GB/T 14992《高温合金和金属间化合物高温材料的分类和牌号》，具体产品则执行更为专业的专用技术条件。其中，航空工业广泛采用的标准包括GB/T 14993《转动部件用高温合金热轧棒材》、GJB 1953A《航空发动机转动件用高温合金热轧棒材规范》以及HB/Z 140《航空用高温合金热处理工艺》等。

关于产品的供货规格，GH4049合金的生产方式灵活多样，可满足不同零部件的制造需求。常见供应产品包括：

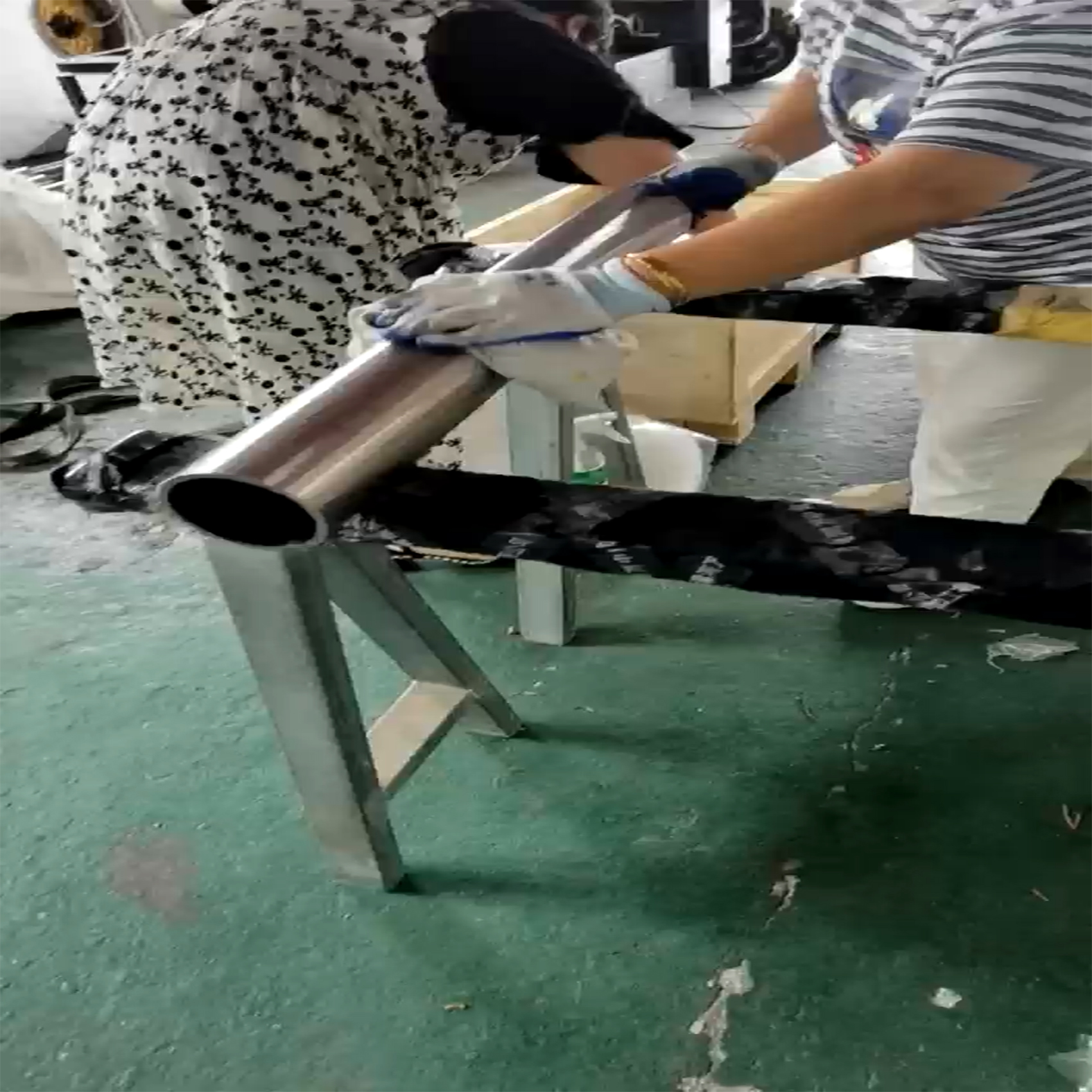

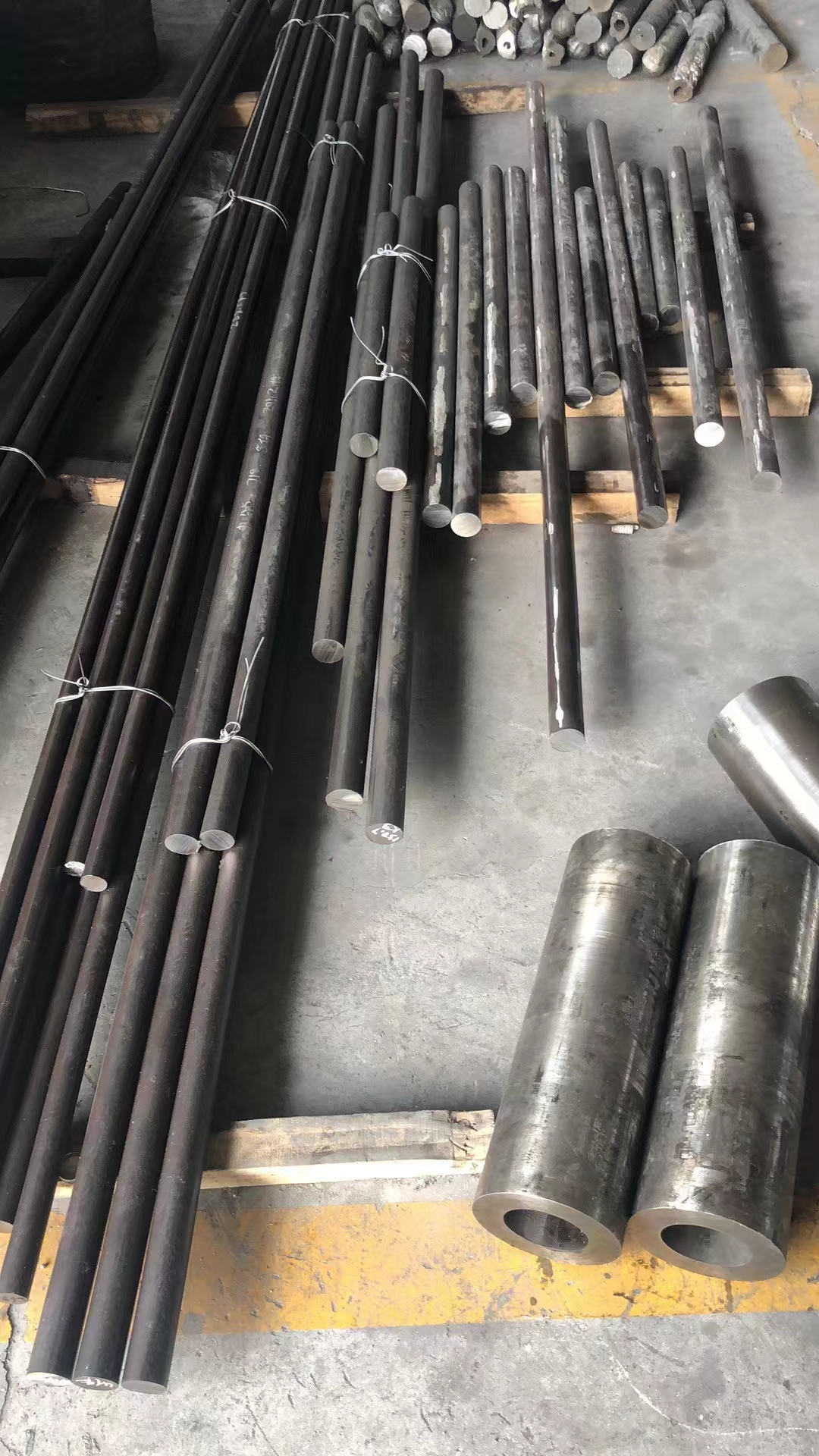

棒材：热轧棒材直径正常供应范围为20～55mm，长度通常为1.5～5米；锻制棒材直径可达30～180mm；冷拉棒材直径5～8mm。棒材的不圆度不应大于直径公差的70%，弯曲度不得大于6毫米/米。

板材与带材：热轧板材厚度3.5～30mm，冷轧带材厚度0.2～3.5mm。

锻件：包括模锻叶片、锻制圆环、法兰、圆饼、扁钢、六角棒等异形件。

丝材与焊材：包括直条丝材和盘状丝材，以及配套焊材。

在交货状态上，不同形态的产品有所区别：棒材以锻轧状态、表面磨光或车光交货；板材经固溶、酸洗、切边后交货；带材经冷轧、固溶软态、去氧化皮后交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货；锻件以退火加车光状态交货。

合金的冶炼工艺直接关系到材料质量，GH4049通常采用以下工艺之一进行熔炼：真空感应熔炼加电渣重熔（VIM+ESR），或真空感应熔炼加真空电弧重熔（VIM+VAR）。这种双联工艺确保了合金的高纯净度和组织均匀性。由于GH4049的热加工塑性较差，经过电渣重熔或真空电弧重熔后，其1000℃～1170℃的冲击韧性可提高1～3倍。

三、 显微组织与物理性能

GH4049合金的优异性能与其特定的显微组织结构密不可分，其物理性能也呈现出典型的镍基高温合金特征。

在显微组织方面，GH4049的基体组织为奥氏体（γ相），具有面心立方结构，保证了良好的韧性和塑性。合金的主要强化相是γ′-Ni₃(Al、Ti)，这是一种与基体共格析出的金属间化合物。

经标准热处理后，GH4049合金的显微组织呈现出典型的双相结构特征。γ′相的含量高达40%左右，有大小两种形态：大尺寸的γ′相呈方形，尺寸约为300～350nm；小尺寸的γ′相呈球形，尺寸约为60～100nm。这种大小γ′相共存的组织形态，实现了对位错的多尺度阻碍效应，是合金获得优异高温强度的关键。

晶界上分布着M₆C型碳化物，呈细小链状形态，晶界两侧由γ′薄膜包围着。此外，还存在MC型和M₂₃C₆型碳化物以及M₃B₂型硼化物。MC和M₃B₂相是初生相，沿变形方向分布。合金在850℃长期时效1000h后，组织稳定性良好，没有新相析出，仅发生γ′相的聚集长大和晶界碳化物的缓慢长大。

在物理性能方面，GH4049合金的密度约为8.44g/cm³，这一数值较其他镍基高温合金略高，反映了其高合金化程度。熔点范围为1320～1390℃。合金无磁性。电阻率在室温下约为1.36×10⁻⁶ Ω·m。弹性模量在室温下约为218GPa，随着温度升高而下降，在800℃时约为173GPa。

线膨胀系数随温度升高呈增长趋势，在20～800℃范围内约为16.33×10⁻⁶/℃。热导率随温度升高而增加，在100℃时约为10.5 W/(m·℃)，至900℃时可达26.8 W/(m·℃)。

在化学性能上，GH4049合金在1000℃以下具有良好的抗氧化性能，在950℃以下具有较高的高温强度。这一特性使其成为制造850～950℃工作的燃气涡轮工作叶片的理想材料。

四、 工艺性能与热处理制度

GH4049合金的工艺性能决定了其从锭坯到零件的制造可行性，而其最终性能的获得则依赖于精确的热处理制度。值得注意的是，该合金以其热加工塑性较差而著称，需要采取特殊的工艺措施。

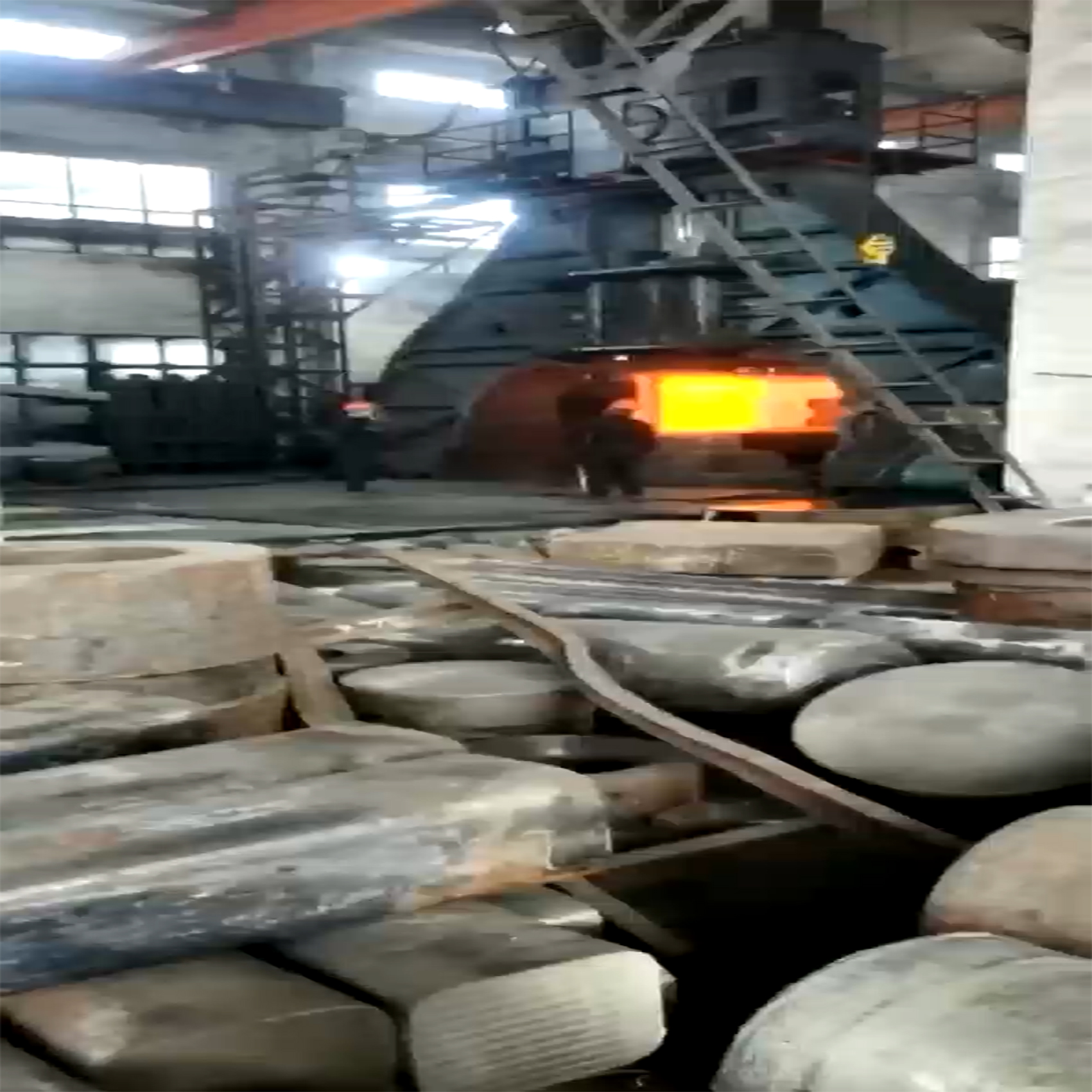

成形性能方面，GH4049合金的热加工需严格控制工艺参数。钢锭加热温度通常控制在1160℃±10℃，终轧温度不低于1020℃。叶片模锻时，加热温度为1170℃±10℃，停锻温度不小于1050℃。由于合金热加工塑性较差，在氧化性气氛中进行加热或热处理时，机加工余量每面不得小于1.5mm；叶片小余量模锻时，应在保护气氛中进行加热或热处理。

研究表明，GH4049合金在热变形过程中会发生明显的流变软化现象，其原因是动态再结晶的发生。变形温度对合金微观组织影响显著：随着温度升高，动态再结晶更加充分，晶粒尺寸变大，晶粒组织均匀程度提高。随着应变速率的增加，晶粒尺寸先变小后增大，当应变速率为1s⁻¹时晶粒组织较为细小。

焊接性能方面，GH4049合金的焊接性相对较差，一般不建议进行焊接操作。在必需焊接的情况下，需采取特殊的工艺措施和焊后热处理，以消除焊接应力和防止热影响区裂纹的产生。

切削加工性能方面，GH4049合金的切削性能无特殊要求。但由于合金强度高、硬度大，切削加工时需使用硬质合金刀具，并采用较低的切削速度和适当的进给量。在固溶状态下，合金的切削性能较好；而经过时效处理后，由于γ′相的析出使材料强度大幅提高，切削变得相对困难。

热处理制度是GH4049合金获得目标组织和性能的关键环节。根据HB/Z140标准，转动件用热轧棒材的标准热处理制度为：1200℃±10℃，保温2小时，空冷；随后1050℃±10℃，保温4小时，空冷；最后850℃±10℃，保温8小时，空冷。这种三级热处理制度是该合金的显著特点，其目的是通过不同温度阶段的处理，使强化相充分溶解、均匀析出并适度长大，获得最佳的沉淀强化效果。

经过上述标准热处理后，GH4049合金的硬度范围为HB 363～302。在900℃时，抗拉强度不低于569～570MPa，延伸率不低于7%～8%，断面收缩率不低于11%～12%。粉末冶金法制备的GH4049合金经热处理后，抗拉强度可达1113MPa，屈服强度760MPa，延伸率13%，接近变形GH4049合金的水平。

零件热处理工艺与棒材基本相同：1200℃±10℃，2h，空冷；1050℃±10℃，4h，空冷；850℃±10℃，8h，空冷。热处理后应进行表面检查，确保无氧化皮和其他缺陷。

GH4049合金已在国内外多种航空发动机上制作涡轮叶片，经过长期的生产和使用考验，已成为使用最广泛的叶片材料之一。随着航空发动机推重比的不断提高和工作温度的持续上升，该合金的改进型和新工艺制备技术（如粉末冶金、增材制造等）正在不断发展，以满足更高温度、更复杂工况下的应用需求。
