产品介绍

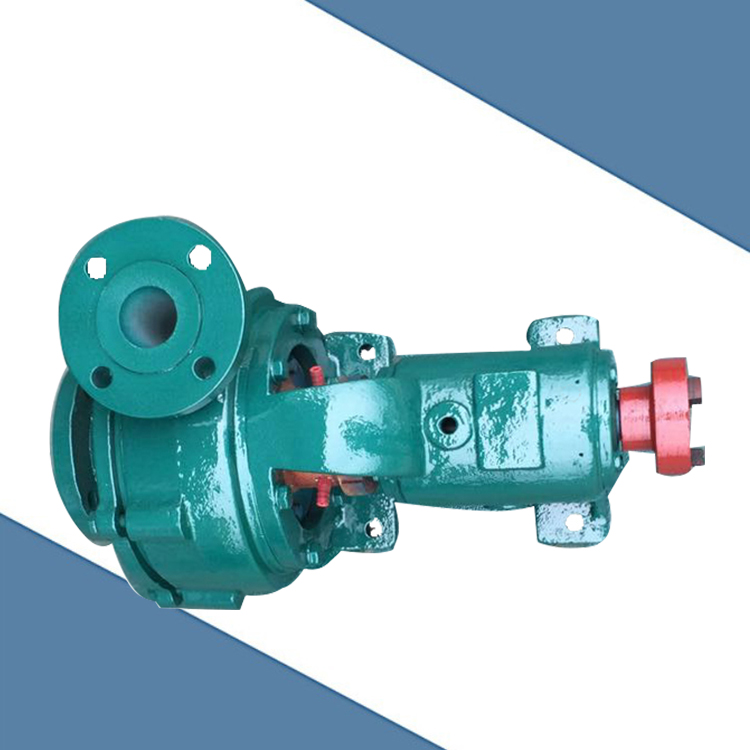

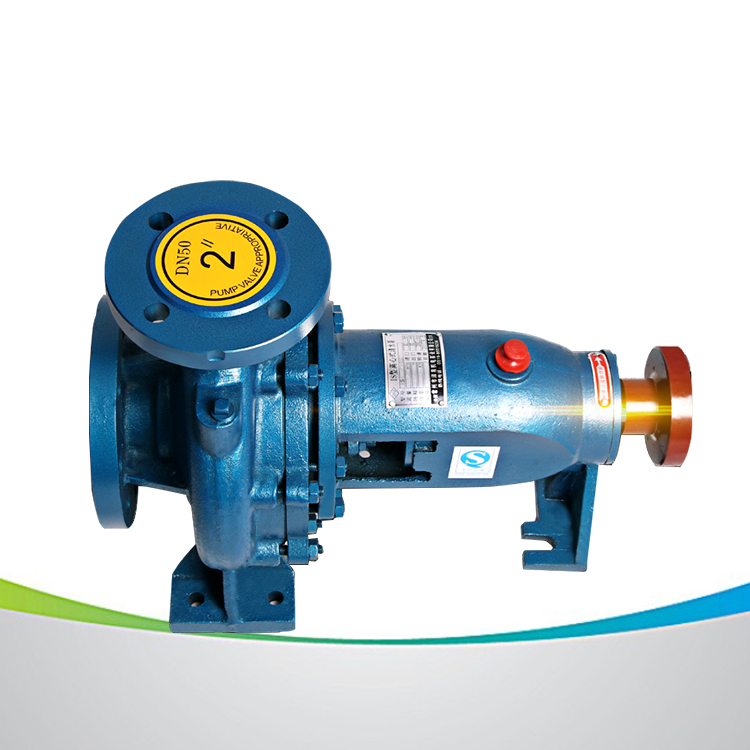

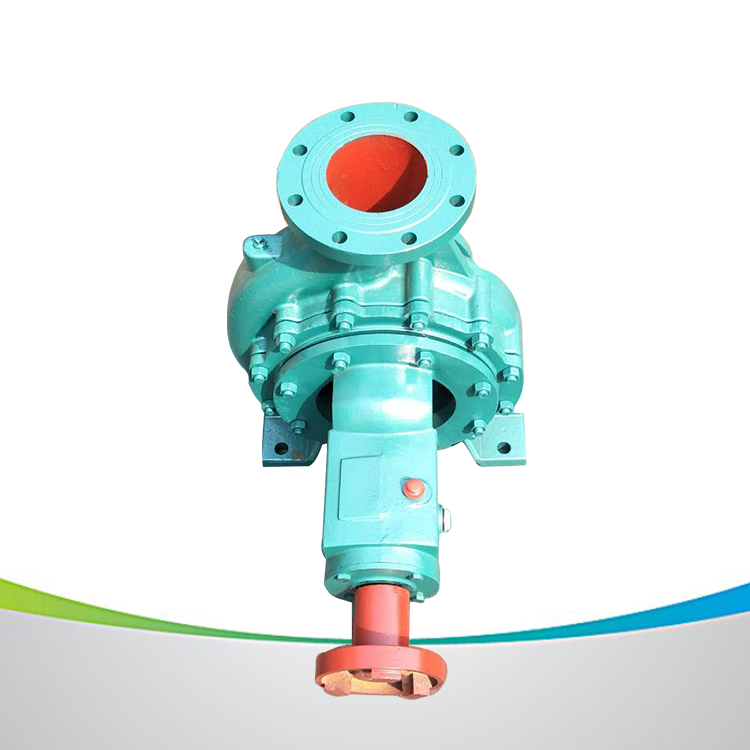

IS（R）型卧式单级单吸清水离心泵，用于工农业及城市、排水等。供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水等。IS(R)型泵系依据国际标准IS02858所规则的功能和尺度规划，其技术标准均向国际标准挨近，到达国际先进水平。它是我国推行的节能泵类产品之一。

产品特色

IS(R)单吸清水离心泵结构简略，功能牢靠，体积小，重量轻，抗汽蚀功能好，电耗低，运用修理便利。全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，能交换；全系列泵的悬架也只要四种。

泵转速分为2900和1450转／分两种。

功能如下： 2900转／分 1450转／分

流量： 240米3／分400米3／分

总扬程： 125米 55米

转速： 3500转／分(用于60调波电源时，叶轮直径有所削减)

工作温度：80℃

答应吸入管路压力0.3MPa，泵的运用压力1.6MPa。

IS清水离心泵结构阐明

IS清水离心泵契合国家标准GB5662-85等效选用--国际标准ISO2858所规则的符号功能和尺度。主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承部件等所组成。

密封方式

泵的轴向密封为软填料密封和机械密封及橡胶油封三种方式。

运用范围

1、IS型泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、增压、远距离运送、暖通制冷循环、澡堂等冷暖水循环增压及设备配套，运用温度T≤80℃。

2 、IS卧式热水泵广泛适用于:冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环运送及城市采暖系统，ISWR型运用温度T≤120℃。

3、IS卧式化工泵，供运送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于化工、冶金、电力、造纸、食物制药和合成纤维等部分，运用温度为-20℃~+120℃。

折叠零部件分析

1.主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

2、IS型的泵体和泵盖部分，是从叶轮反面处剖分的，即一般所说的后开门结构方式。其长处是检修便利，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。

3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。

4、为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，因为有些泵轴向力不大，叶轮反面未设密封环和平衡孔。

5、泵的轴向密封环是由填料压盖，填料环和填料等组成，以避免进气或很多漏水。泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸进口相通，如叶轮进口处液体处于真空状况，则很简单沿着轴套表面进气，故在填料腔内装有填料环经过泵盖上的小孔，将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔，因为叶轮反面液体压力大于大气压，因此不存在漏气问题，故可不装填料环。

6、为避免轴磨损，在轴经过填料腔的部位装有轴套维护。轴套与轴之间准有O型密封圈，以避免沿着合作表面进气或漏水。

类型界说:

IS50-32-125A

IS=单级单吸卧式管道离心泵

50=吸进口直径(mm)

32=排出口直径(mm)

125=叶轮名义直径(mm)

A=叶轮切开符号
