汇航专业出产 现货TA3025 国标非标滚针轴承轴承

1）产品描述：

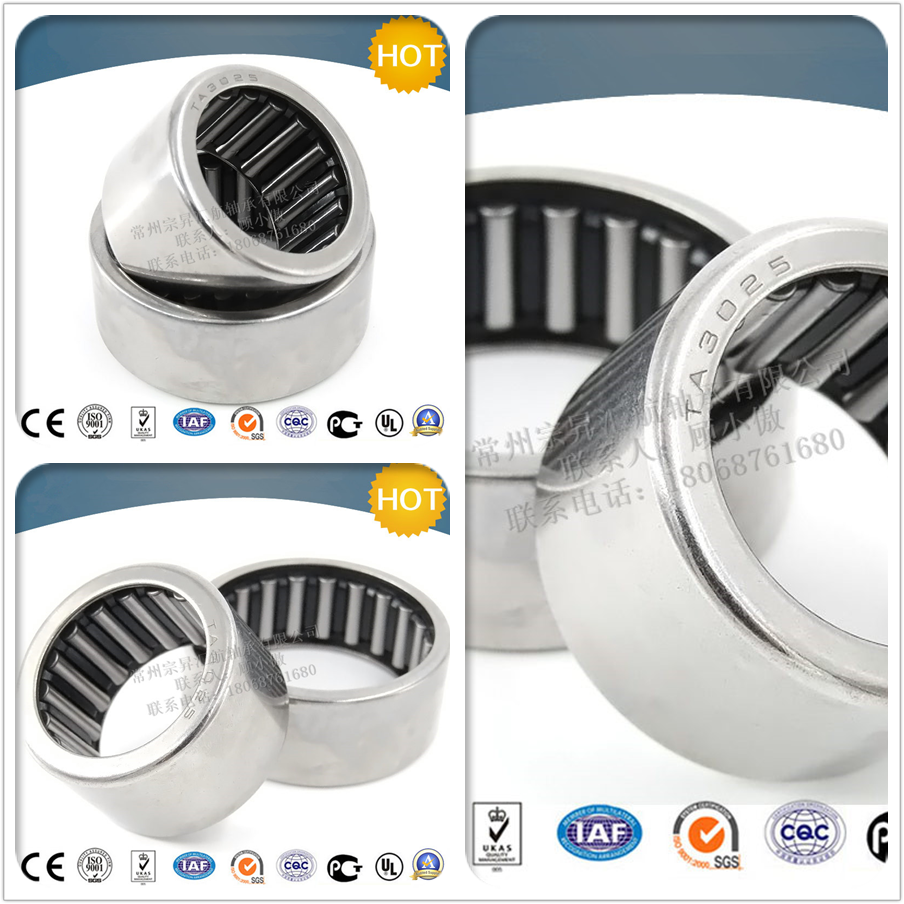

TA3025冲压外圈滚针轴承运用特殊薄钢板经精细冲压加工并渗碳淬火的冲压外圈，故其是滚针轴承中截面高度最小，轻量并且额定负载大的轴承。此款轴承有顺便保持架和顺便满滚子两种，可根据轴承的工作条件挑选。顺便保持架的结构由于保持架和推力环准确导向针状滚子，适宜于高速旋转。而满滚子结构适宜于重负荷低速旋转。与轴承座的装置选用压入固定，故无需轴向固定，用处广泛，最适合于考究经济性的批量出产产品。

TA3025冲压外圈滚针轴承的外圈为薄壁，不可避免地会因热处理而变形，故直接测定什物是不稳当的。因而，将轴承压入环规后用塞规或锥形规测定内接圆直径。

TA3025冲压外圈滚针轴承的装置运用压入机，轴承的刻印侧朝上稳稳地压入。外圈为薄壁，切勿用锤子直接敲击。

TA3025冲压外圈滚针轴承的外圈是用过盈协作健壮压入轴承座的，故无需固定轴向定位。

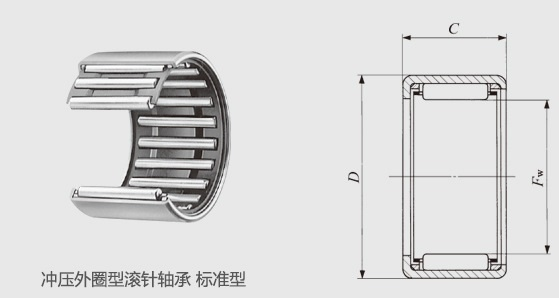

2）工程结构图

3）TA冲压外圈滚针轴承的查验及装置

TA3025轴承‍‍的查验：将滚针离合器压入标准环规顶用塞规查看，环规的壁度大于20mm.‍‍

TA3025轴承‍‍的装置:滚针离合器装入座孔中后，不需求另行轴向定位。装置座孔公役与冲压外圈滚针轴承相同，座孔的表面粗糙度小于Ra0.8滚针离合器的内接圆直径与HK系列相同。轴的硬度应在HV670-840，并磨削。‍‍

‍‍工作温度在充沛光滑的条件下，钢绷簧的滚针离合器可在-30度—+120度温度规模内运转。塑料绷簧的滚针离合器工作温度规模为-10摄氏度—+70摄氏度。‍‍

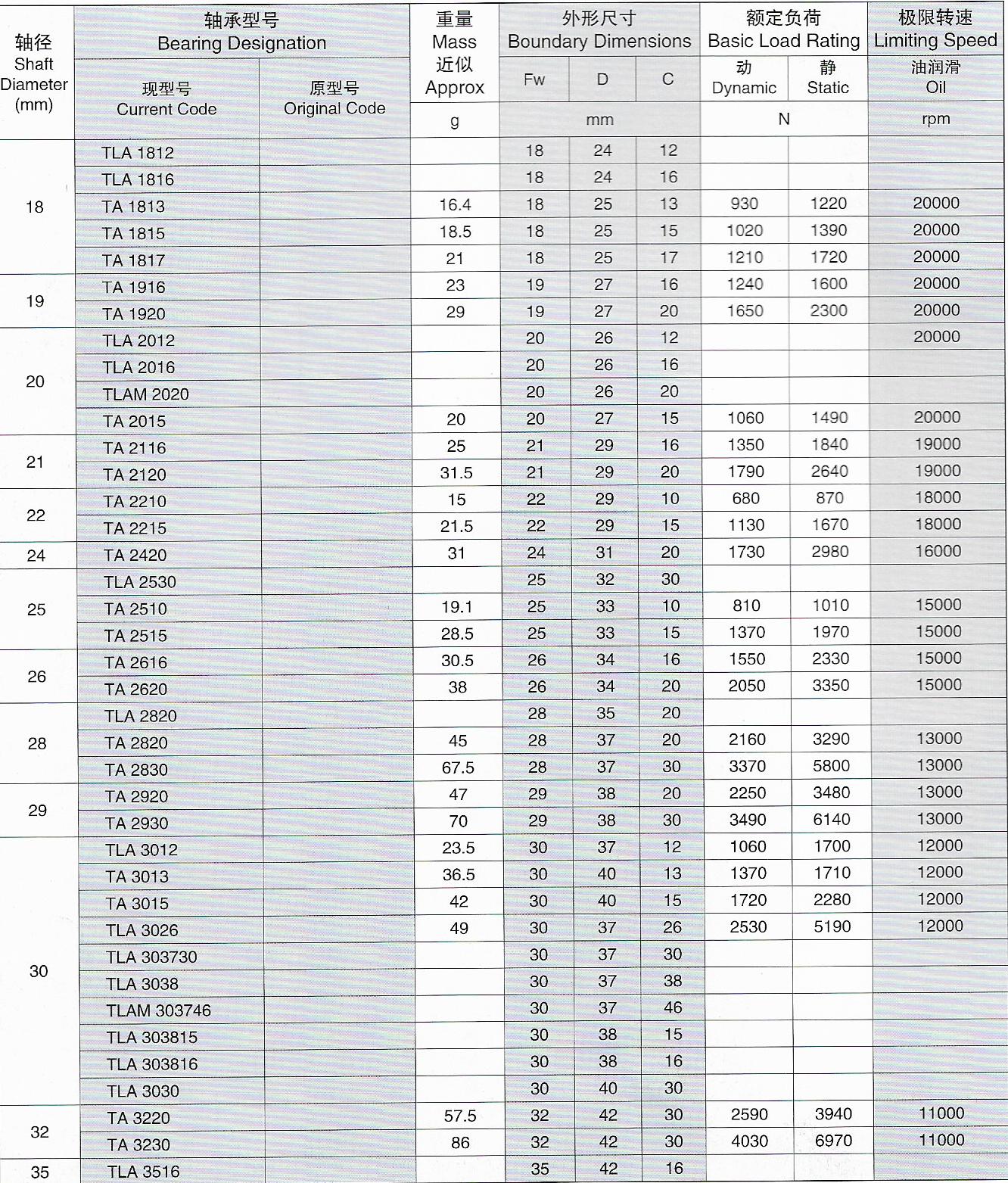

TA3025冲压外圈滚针轴承的尺度、公役、游隙

标准滚针轴承的外形尺度契合GB/T273.3《翻滚轴承向心轴承外形尺度总计划》、GB/T 290《翻滚轴承冲压外圈滚针轴承外形尺度》、JB/T 7918《翻滚轴承向心滚针和保持架组件》、JB/T 3588《翻滚轴承满装滚针轴承外形尺度和公役》、JB/T 3370《翻滚轴承万向节圆柱滚子轴承》等的规则。

标准滚针轴承的公役契合GB/T307.1《翻滚轴承向心轴承公役》及相关公役标准的规则。

滚针轴承的游隙，有内外圈的契合GB/T4604《翻滚轴承径向游隙》标准的规则。无内外圈或只要一个套圈的游隙则取决于般配轴颈的直径公役。

标准滚针轴承的尺度公役等级一般按P0级（普通级）、游隙按0组（基本组）制作。若顾客对尺度、公役、游隙有其它特殊时（含非标准），LYC可提供相应的产品。

当量动（静）负荷

由于此类轴承只接受径向负荷，故轴承的当量动负荷与当量静负荷相同，其当量动（静）负荷可按以下办法进行核算：

P =Ｐ0= Fr

式中

Ｐ ― 当量动负荷，Ｎ

Ｐ0 ― 当量静负荷，Ｎ

Fr ― 径向负荷，Ｎ

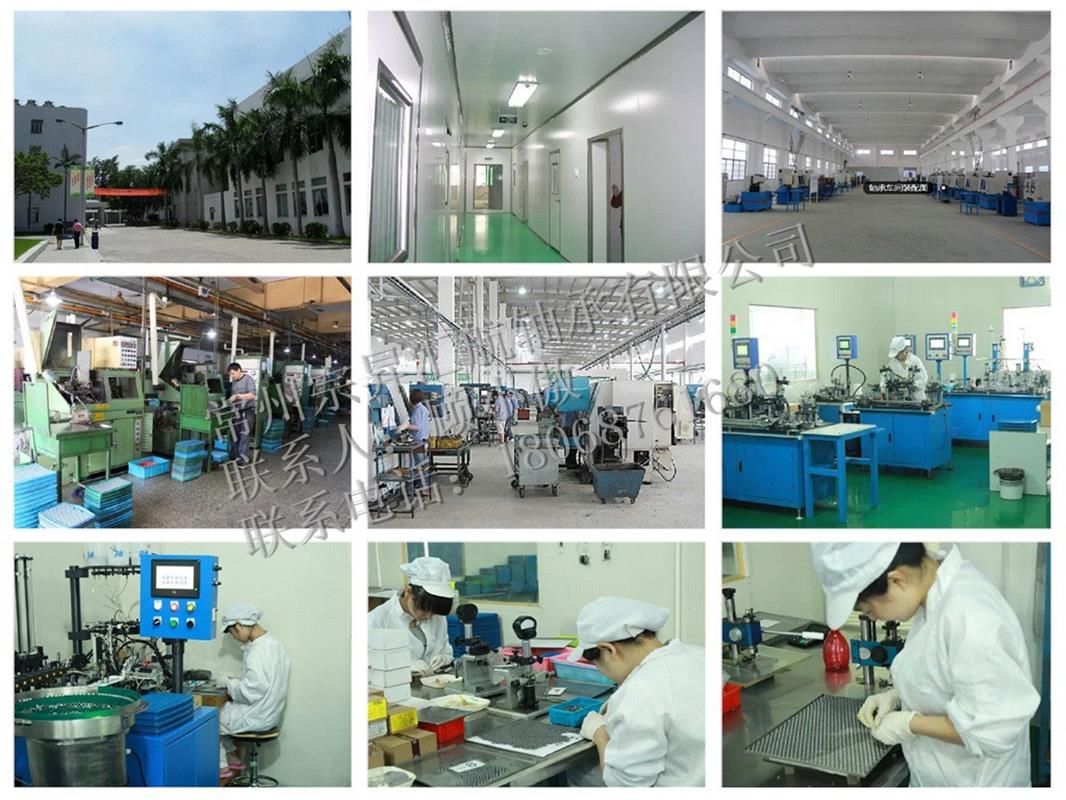

        常州宗昇汇航轴承有限公司坐落在山明水秀的江南龙城—江苏常州，我厂有近二十年滚针轴承出产经历，公司具有职工总数120人，厂房出产面积9600㎡，进口自日本和德国的各类出产设备达50余台，日本WAIDA高剛性半导体晶元平面磨床；德国schuler 100T冲床，并有美国VIB05进口轴承检测仪器；检测标准超出国标，部分类型可代替进口水平。首要出产各类滚针轴承，包含单向滚针轴承（HF，HFL，FC，FCB，RC，RCB）、冲压外圈滚针轴承（HK，BK，SCE，BCE）、实体套圈滚针轴承（NA，RNA，NKI,NK,NAV,RNAV）、滚轮轴承(STO,NAST,NUTR,NUKR,NATR)、平面轴承(AXK+2AS)、向心滚针与保持架组件滚针轴承(K,KK,KZK,KT,KBK)，英制滚针轴承等等；一起可根据客户的需求定做各种非标滚针轴承。

   本厂滚针轴承产品可广泛应用于轻工、工程机械、冶金矿山、纺织、印刷、包装机械、轿车等范畴。各式滚针轴承年出产能力到达1000万套，产品热销欧美、东南亚、中东等国家和地区，深受用户喜爱。我厂重视产品品质，确保产品质量，交货期短，可以满意不同客户的需求，真挚等待有意向的贵方与咱们进行友爱洽谈和长时间协作！
